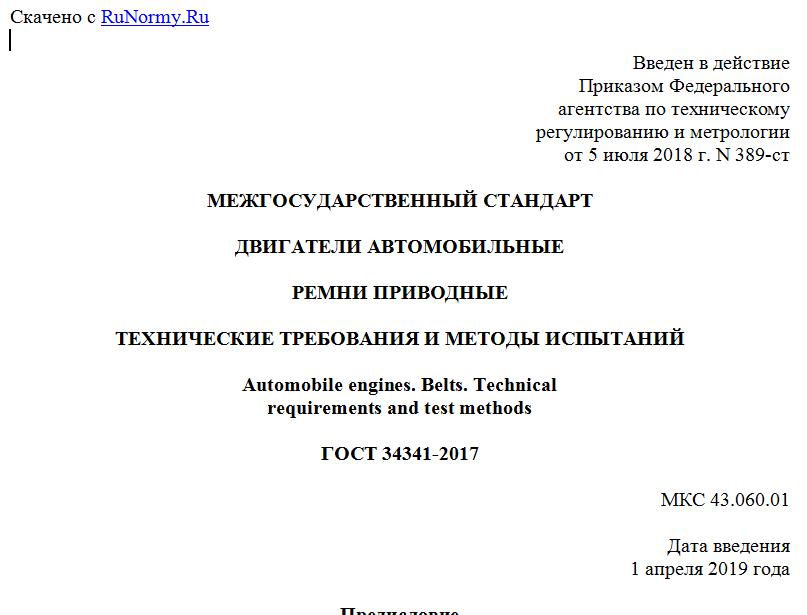

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 июля 2018 г. N 389-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДВИГАТЕЛИ АВТОМОБИЛЬНЫЕ
РЕМНИ ПРИВОДНЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Automobile engines. Belts. Technical
requirements and test methods
ГОСТ 34341-2017
МКС 43.060.01
Дата введения
1 апреля 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 июля 2018 г. N 389-ст межгосударственный стандарт ГОСТ 34341-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2019 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на клиновые вентиляторные ремни в обычном и антистатическом исполнении, предназначенные для передачи движения от вала двигателя к агрегатам автомобиля, а также на зубчатые ремни, предназначенные для привода распределительного устройства двигателей.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении
ГОСТ 5813-2015 Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов. Технические требования и методы испытаний
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7912-74 Резина. Метод определения температурного предела хрупкости
ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах (от 30 до 100 IRHD)
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Технические требования
3.1 Характеристика
3.1.1 Клиновые вентиляторные и зубчатые ремни (далее - ремни) должны соответствовать требованиям настоящего стандарта и конструкторской документации (далее - КД), утвержденной в установленном порядке.
3.1.2 Клиновые вентиляторные ремни
3.1.2.1 Клиновые вентиляторные ремни состоят из несущего слоя (кордшнура из полиэфирного волокна), резины и прорезиненной оберточной ткани, свулканизированных в одно изделие.
Кордшнуры располагают параллельно основаниям ремня.
Ремни изготавливают бесконечными с плотно и гладко заделанным стыком прорезиненной оберточной ткани.
Продольный стык располагают на нерабочей поверхности ремня.
Внешний вид ремней должен соответствовать следующим требованиям:
- рабочие поверхности ремней должны быть без складок, выпуклостей и торчащих нитей;
- на рабочих поверхностях ремней допускаются выступы от стыка сегментов барабанов высотой не более 0,3 мм, на меньшем основании - высотой не более 0,5 мм;
- большое основание ремня может быть плоским или выпуклым;
- углы при основаниях ремней могут быть закруглены, радиус закругления должен быть не более 1,0 мм.
Допускается применение контрольных образцов, утвержденных в установленном порядке. Контрольные образцы могут отличаться от показателей внешнего вида, указанных в настоящем пункте.
3.1.2.2 Ремни, предназначенные для районов с умеренным и тропическим климатом, должны быть работоспособными при температуре окружающего воздуха от 80 °C до минус 40 °C и до минус 50 °C при условии предварительного прогрева двигателя перед запуском; при этом температура под капотом в зоне расположения ремня не должна быть более 80 °C.
Ремни, предназначенные для районов с холодным и очень холодным климатом, должны быть работоспособными при температуре окружающего воздуха от 40 °C до минус 60 °C.
3.1.2.3 Физико-механические показатели и наработка клиновых вентиляторных ремней приведены в таблице 1.
Таблица 1
Наименование показателя Значение
1 Прочность при разрыве, Н (кгс), не менее 4000 (400)
2 Наработка ремней на стендах с передачей мощности (3,0 +/- 0,3) кВт, млн циклов, не менее 8,0
