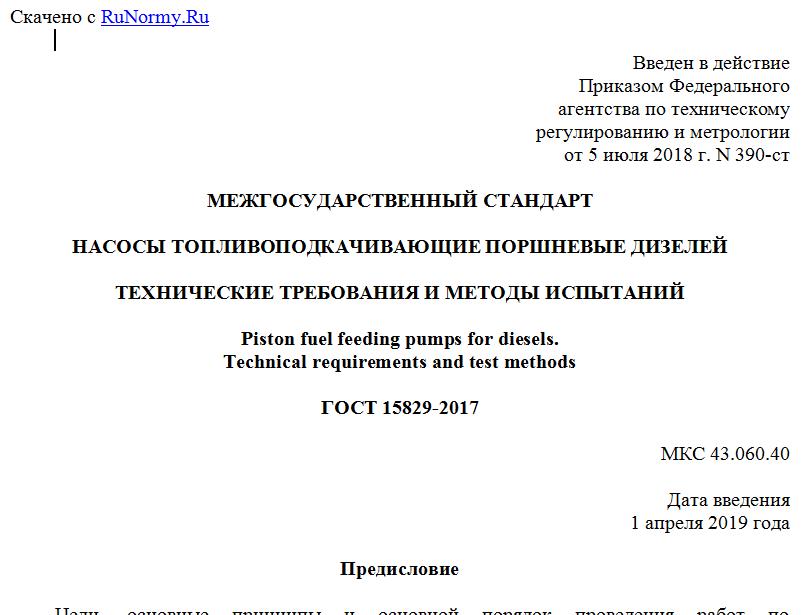

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 июля 2018 г. N 390-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НАСОСЫ ТОПЛИВОПОДКАЧИВАЮЩИЕ ПОРШНЕВЫЕ ДИЗЕЛЕЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Piston fuel feeding pumps for diesels.
Technical requirements and test methods
ГОСТ 15829-2017
МКС 43.060.40
Дата введения
1 апреля 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономики развития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 июля 2018 г. N 390-ст межгосударственный стандарт ГОСТ 15829-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2019 г.
5 ВЗАМЕН ГОСТ 15829-89
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт распространяется на топливоподкачивающие поршневые насосы одинарного и двойного действия, устанавливаемые на топливные насосы высокого давления дизелей по ГОСТ 10578, и определяет технические требования и методы испытаний.
Примечание - В настоящем стандарте применены термины по ГОСТ 15888.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 305-2013 Топливо дизельное. Технические условия
ГОСТ 6572-91 Покрытия лакокрасочные тракторов и сельскохозяйственных машин. Общие технические требования
ГОСТ 10578-95 Насосы топливные дизелей. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15888-90 (ИСО 7876-1-84) Аппаратура дизелей топливная. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Основные параметры и размеры
3.1 Подача топливоподкачивающего насоса при работе на топливе по ГОСТ 305 или технологической жидкости при противодавлении не ниже 0,08 МПа (0,8 кгс/см2) должна соответствовать одному из значений, указанных в таблице 1.
Таблица 1
Частота циклов поршня, Гц (цикл/мин) Подача, л/мин, не менее, при ходе привода, мм
4,0 6,0 8,0 10,0
10,8 (650) 0,6 0,75 1,0 1,25
14,1 (850) 0,8 1,0 1,3 1,65
16,7 (1000) 1,0 1,15 1,55 1,90
Разрежение на всасывании устанавливают в технических условиях (далее - ТУ) на топливоподкачивающие насосы конкретных марок и (или) в конструкторской документации (далее - КД), утвержденной в установленном порядке.
При частоте циклов поршня и ходе привода, отличающихся от приведенных в таблице 1, подачу насоса следует определять интерполированием или экстраполированием.
3.2 Максимальное давление топлива, создаваемое топливоподкачивающим насосом, следует устанавливать в ТУ на топливоподкачивающие насосы конкретных марок и (или) в КД, утвержденной в установленном порядке.
Для топливоподкачивающих насосов двойного действия максимальное давление не регламентируется.
3.3 Устройство для ручного прокачивания топлива должно обеспечивать подачу топлива в топливный насос высокого давления при частоте циклов поршня (1 +/- 0,1) Гц [(60 +/- 6) цикл/мин]. Разрежение на всасывании устанавливают в ТУ на топливоподкачивающие насосы конкретных марок и (или) в КД, утвержденной в установленном порядке.
3.4 Присоединительные размеры фланцев крепления топливоподкачивающих насосов должны соответствовать указанным на рисунках 1 - 3 и в таблице 2.
Фланец 1
Рисунок 1
