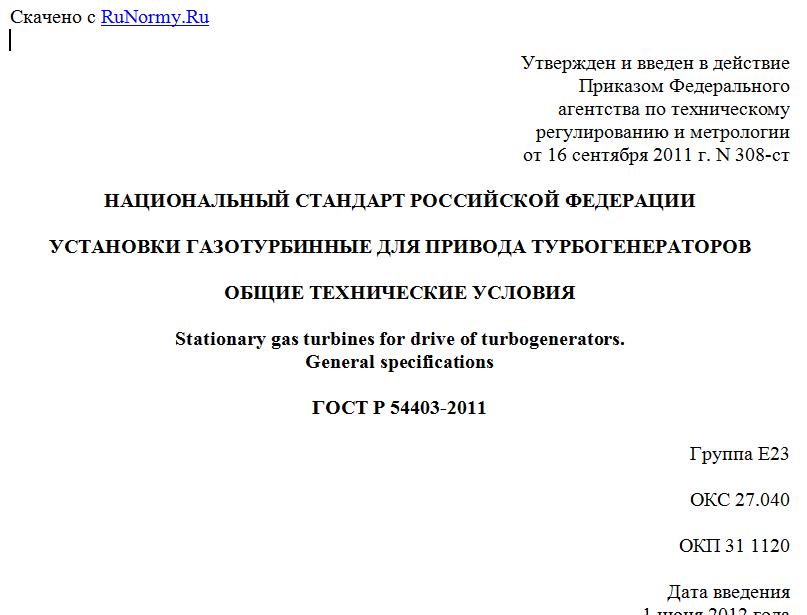

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 сентября 2011 г. N 308-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ГАЗОТУРБИННЫЕ ДЛЯ ПРИВОДА ТУРБОГЕНЕРАТОРОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Stationary gas turbines for drive of turbogenerators.
General specifications
ГОСТ Р 54403-2011
Группа Е23
ОКС 27.040
ОКП 31 1120
Дата введения
1 июня 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный институт авиационного моторостроения имени П.И. Баранова" (ФГУП "ЦИАМ им. П.И. Баранова").
2. Внесен Техническим комитетом по стандартизации ТК 414 "Газовые турбины".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2011 г. N 308-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на стационарные газотурбинные установки (далее - ГТУ) мощностью более 2,5 МВт, работающие по открытому циклу и в составе парогазовых установок (ПГУ), а также на ГТУ с конвертированными авиационными и судовыми двигателями, предназначенные для привода электрогенераторов с частотой 50 Гц при автономном использовании, в том числе с утилизацией тепла уходящих газов.
Стандарт не распространяется на утилизационные, технологические, вспомогательные ГТУ и на установки специального назначения, а также на ГТУ в составе ПГУ с внутрицикловой газофикацией и с высоконапорными парогенераторами в части 4.1.14, 4.6 и 4.8.1.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52782-2007 (проект ИСО 2314) Установки газотурбинные. Методы испытаний. Приемочные испытания
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 12.1.003-2014 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.030-81 Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.049-80 Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования
ГОСТ 305-2013 Топливо дизельное. Технические условия
ГОСТ IEC 60034-3-2015 Машины электрические вращающиеся. Часть 3. Специальные требования для синхронных генераторов, приводимых паровыми турбинами и турбинами на сжатом газе
ГОСТ 5542-2014 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия
Ссылка исключена с 1 ноября 2018 года. - Изменение N 1, утв. Приказом Росстандарта от 18.09.2018 N 614-ст.
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 20440-75 Установки газотурбинные. Методы испытаний
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 24444-87 Оборудование технологическое. Общие требования монтажной технологичности
ГОСТ ИСО 10816-4-2002 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки
ГОСТ Р 55265.2-2012 (ИСО 10816-2:2009) Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 2. Стационарные паровые турбины и генераторы мощностью более 50 МВт с рабочими частотами вращения 1500, 1800, 3000 и 3600 мин-1
ГОСТ Р ЕН 779-2014 Фильтры очистки воздуха общего назначения. Определение технических характеристик.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Основные параметры
3.1. Значения основных параметров ГТУ (мощность и КПД) и ее характеристик устанавливают в технических условиях (ТУ) на ГТУ конкретного типа. Значение номинальной мощности выбирают с учетом требований ГОСТ IEC 60034-3.
3.2. Мощность и КПД должны быть установлены при нормальных и эксплуатационных условиях по ГОСТ 20440, согласованных между изготовителем и заказчиком.
3.3. Обозначение газотурбинной установки должно соответствовать схеме:
ГТ X - XX/XXX X
---- -T- -T- -T- -T-
Э - для привода турбогенераторов ¦ ¦ ¦ ¦
-------------------------------------------+ ¦ ¦ ¦
Н - для привода компрессоров насосов ¦ ¦ ¦ ¦
-------------------------------------------- ¦ ¦ ¦
Номинальная мощность, МВт ¦ ¦ ¦
-------------------------------------------------- ¦ ¦
Индексы для дополнительной информации ¦ ¦
------------------------------------------------------ ¦
