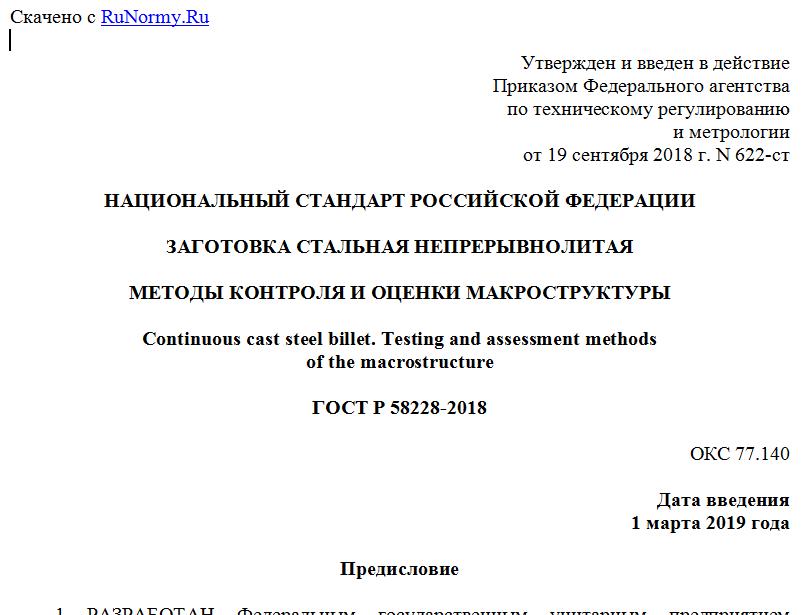

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 сентября 2018 г. N 622-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАГОТОВКА СТАЛЬНАЯ НЕПРЕРЫВНОЛИТАЯ
МЕТОДЫ КОНТРОЛЯ И ОЦЕНКИ МАКРОСТРУКТУРЫ
Continuous cast steel billet. Testing and assessment methods
of the macrostructure
ГОСТ Р 58228-2018
ОКС 77.140
Дата введения
1 марта 2019 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина" (ФГУП "ЦНИИчермет им. И.П. Бардина")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 375 "Металлопродукция из черных металлов и сплавов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2018 г. N 622-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает методы контроля и оценки макроструктуры непрерывнолитой заготовки (далее - заготовки) из нелегированной, легированной и нержавеющей стали.
Настоящий стандарт распространяется на методы контроля и оценки макроструктуры, предназначенные для заготовки трех типов сечения:
- круглого сечения диаметром от 80 до 600 мм (круг);
- квадратного и прямоугольного сечения с соотношением сторон не более 1:2 размерами от 80 до 500 мм (блюм);
- прямоугольного сечения с соотношением сторон 2:1 и более шириной от 500 до 2800 мм и толщиной от 70 до 400 мм (сляб).
Методы контроля и оценки макроструктуры служат для анализа плотности и однородности ее внутренних зон.
Настоящий стандарт может быть также распространен на методы контроля и оценки макроструктуры заготовки больших размеров.
Необходимость проведения контроля макроструктуры, количество проб, место отбора проб (темплетов), метод оценки макроструктуры, а также нормы по допускаемым дефектам и перечень недопускаемых дефектов определяют в соответствии с требованиями нормативных документов на поставку заготовки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 10243 Сталь. Методы испытаний и оценки макроструктуры
ГОСТ Р 51999 Спирт этиловый технический синтетический ректификованный и денатурированный. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 блюм: Заготовка квадратного или прямоугольного сечения (минимальный размер меньшей стороны 80 мм), полученная при разливке на машине непрерывного литья заготовки.
3.2 дендритная структура: Макроструктура заготовки, состоящая из кристаллов древовидной, ветвистой формы (дендритов).
3.3 контролируемая плоскость: Поверхность темплета, специально подготовленная для исследования макроструктуры.
3.4 ложная пористость: Мелкие поры по всей поверхности темплета, образующиеся при сильном растравливании металла.
3.5 сляб: Заготовка прямоугольного сечения с отношением ширины к толщине 2:1 и более, полученная при разливке на машине непрерывного литья заготовки.
3.6 темплет: Образец плоской формы, вырезанный из заготовки для исследования макроструктуры.
3.7 поперечный темплет: Образец плоской формы, вырезанный поперек направления непрерывной разливки.
3.8 продольный темплет: Образец плоской формы, вырезанный вдоль направления непрерывной разливки.
4 Общие положения
4.1 Макроструктуру заготовки определяют одним из следующих методов:
- травлением темплетов в растворах кислот;
- снятием серных отпечатков по Бауману, кроме сталей с массовой долей C <= 0,005% и низкосернистых (S <= 0,003% и C <= 0,01%).
По требованию заказчика допускается применять оба метода контроля.
Травление темплетов должно обеспечивать получение четко выявленной макроструктуры, позволяющей надежно оценивать ее при сравнении со шкалами.
4.2 Реактивы, режимы травления темплетов и контроль химической неоднородности стали методом серных отпечатков по ГОСТ 10243.
Для выявления несплошностей различных видов (трещин, пористости и др.) после снятия серных отпечатков по Бауману допускается применять также травление темплетов без дополнительной механической обработки.
4.3 Оценку макроструктуры проводят осмотром невооруженным глазом. Для уточнения классификации дефектов допускается применять двух-четырехкратное увеличение.
4.4 При необходимости повторного контроля макроструктуры (в случаях потемнения поверхности, появления ложной пористости по всему сечению, шероховатости, механического повреждения) проводят снятие поверхностного слоя темплета на глубину не менее 2 мм. При необходимости повторного контроля после снятия серных отпечатков проводят удаление поверхностного слоя темплета на глубину не менее 0,3 мм.
5 Отбор проб и изготовление темплетов
5.1 Общие требования к отбору проб
5.1.1 Для контроля макроструктуры вырезают поперечные пробы (темплеты) механической или огневой резкой, охватывающие все поперечное сечение заготовки.
5.1.2 Размеры проб устанавливают с учетом дальнейшего исключения зоны влияния нагрева или смятия при резке в контролируемом сечении и требований последующего контроля.
5.1.3 Периодичность контроля макроструктуры, место отбора проб, их количество устанавливает изготовитель в зависимости от требований нормативных документов на поставку заготовки.
5.2 Требования к подготовке темплетов
5.2.1 Для контроля макроструктуры из проб изготовляют поперечные темплеты.
Рекомендуемая высота темплетов для оценки макроструктуры (после механической обработки) - от 10 до 40 мм.
Контролируемое сечение темплета должно находиться на расстоянии, исключающем влияние условий вырезки пробы.
5.2.2 По требованию заказчика (потребителя) или в случае необходимости макроструктура может контролироваться на продольных темплетах.
