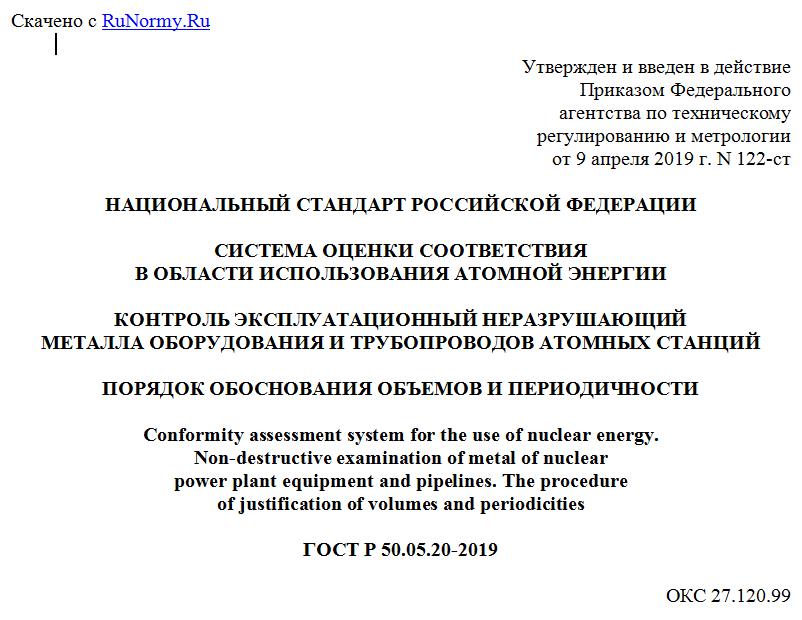

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 апреля 2019 г. N 122-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ОЦЕНКИ СООТВЕТСТВИЯ
В ОБЛАСТИ ИСПОЛЬЗОВАНИЯ АТОМНОЙ ЭНЕРГИИ
КОНТРОЛЬ ЭКСПЛУАТАЦИОННЫЙ НЕРАЗРУШАЮЩИЙ
МЕТАЛЛА ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ АТОМНЫХ СТАНЦИЙ
ПОРЯДОК ОБОСНОВАНИЯ ОБЪЕМОВ И ПЕРИОДИЧНОСТИ
Conformity assessment system for the use of nuclear energy.
Non-destructive examination of metal of nuclear
power plant equipment and pipelines. The procedure
of justification of volumes and periodicities
ГОСТ Р 50.05.20-2019
ОКС 27.120.99
Дата введения
1 августа 2019 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2019 г. N 122-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарт предназначен для юридических и физических лиц, осуществляющих проектирование и эксплуатацию оборудования и трубопроводов, на которые распространяются Федеральные нормы и правила [1] - [4].
Настоящий стандарт основан на подходах к анализу рисков, изложенных в [5].
Настоящий стандарт взаимосвязан с другими стандартами, входящими в систему стандартов "Система оценки соответствия в области использования атомной энергии".
1 Область применения
1.1 Настоящий стандарт устанавливает порядок обоснования и назначения объемов и периодичности эксплуатационного неразрушающего контроля металла, сварных соединений и наплавленных поверхностей оборудования и трубопроводов 1-го, 2-го, 3-го и 4-го класса безопасности, на которые распространяется действие федеральных норм и правил в области использования атомной энергии, устанавливающих требования к устройству и безопасной эксплуатации оборудования и трубопроводов, а также устанавливающих правила контроля основного металла, сварных соединений и наплавленных поверхностей при эксплуатации оборудования, трубопроводов и других элементов атомных станций, за исключением корпуса реактора [1] - [4], [6].
1.2 Настоящий стандарт не распространяется на оборудование и трубопроводы реакторов со свинцовым и свинцово-висмутовым теплоносителем.
1.3 Порядок обоснования объемов и периодичности контроля с учетом показателей риска не распространяется на оборудование атомных станций (АС).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50.05.07 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Унифицированные методики. Радиографический контроль
ГОСТ Р 50.05.16 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Метрологическое обеспечение.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения. Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 герметичное ограждение (герметичная оболочка, контейнмент): Совокупность элементов блока АС, включая строительные конструкции, которые, ограждая пространство вокруг реакторной установки или другого объекта, содержащего радиоактивные вещества, образуют предусмотренную проектом АС границу и препятствуют распространению радиоактивных веществ и ионизирующего излучения в окружающую среду в количествах, превышающих установленные пределы.
3.2 исходная (детерминированная) программа контроля: Программа контроля, разработанная на основе положений действующих нормативных документов без учета вероятностных подходов и анализа рисков.
Примечание - В качестве исходной программы контроля может быть использована типовая программа контроля.
3.3 механизм деградации: Явление или процесс, под воздействием которого ухудшаются механические характеристики материала оборудования и трубопроводов и/или может быть нарушена его целостность.
3.4 отказ: Событие, включающее течь, разрыв или возникновение таких условий, при которых компонент не способен выполнять свою функцию.
3.5 риск-ориентированная программа контроля: Программа контроля, полученная основе исходной программы путем оценки показателей риска и анализа изменения суммарного риска при переходе на нее с исходной программы.
3.6 участок трубопровода (сегмент): Часть трубопровода, включающая все элементы конструкции трубопровода, подверженные одним и тем же механизмам деградации, разрыв которой приводит к одинаковым последствиям (к примеру, потеря всей системы или тракта).
3.7 частота больших аварийных выбросов: Количество больших аварийных выбросов в единицу времени (за год).
3.8 частота повреждения активной зоны: Количество тяжелых аварий в единицу времени (за год).
3.9 элемент конструкции трубопровода: Составная часть определенного участка трубопровода (прямой участок, гиб, фитинг, фланец, сварное соединение).
4 Сокращения
В настоящем стандарте применены следующие сокращения:
АЗ - активная зона;
АС - атомная станция;
ВАБ - вероятностный анализ безопасности;
ВТ - механизмы деградации, вызванные течением;
ДВП - допустимое время простоя;
ЗТВ - зона термического влияния;
КИН - коэффициент интенсивности напряжений;
КРПН - коррозионное растрескивание под напряжением;
КРХ - коррозионное растрескивание под воздействием хлоридов;
КЭ - кавитационная эрозия;
