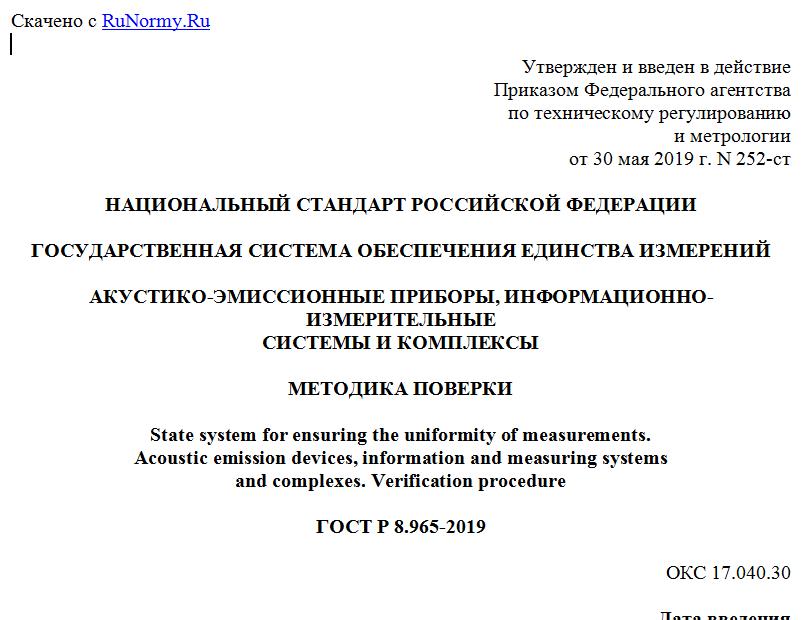

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 мая 2019 г. N 252-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
АКУСТИКО-ЭМИССИОННЫЕ ПРИБОРЫ, ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНЫЕ
СИСТЕМЫ И КОМПЛЕКСЫ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Acoustic emission devices, information and measuring systems
and complexes. Verification procedure
ГОСТ Р 8.965-2019
ОКС 17.040.30
Дата введения
1 января 2020 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 мая 2019 г. N 252-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на акустико-эмиссионную аппаратуру (приборы, информационно-измерительные комплексы, системы) (далее - АЭ аппаратуру) и устанавливает рекомендуемые методы их первичной и периодической поверок.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8732 Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 20265 Соединители радиочастотные коаксиальные. Присоединительные размеры
ГОСТ 21631 Листы из алюминия и алюминиевых сплавов. Технические условия.
ГОСТ Р 55045 Техническая диагностика. Акустико-эмиссионная диагностика. Термины, определения и обозначения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55045, а также следующие термины с соответствующими определениями:
3.1 адаптивная локация: Определение местоположения источника АЭ с использованием имитатора АЭ путем итеративного приближения имитатора к источнику по показаниям аппаратуры АЭ.
Примечание - Используется три или более ПАЭ.
3.2 акт (событие) акустической эмиссии: Каждое единичное действие (срабатывание) источника акустической эмиссии.
3.3 акустико-эмиссионная аппаратура: Устройства, обеспечивающие прием, обработку и регистрацию сигналов акустической эмиссии.
3.4 акустико-эмиссионный метод: Метод контроля (испытаний, диагностики), основанный на анализе параметров упругих волн акустической эмиссии.
3.5 акустический сигнал акустической эмиссии: Генерируемые источником АЭ акустические волны, параметры которых несут информацию об источнике АЭ и состоянии объекта.
3.6 акустико-эмиссионный канал: Система, по которой распространяется сигнал АЭ, включающая в себя часть объекта от источника АЭ до ПАЭ, ПАЭ, элементы и блоки передачи электрического сигнала АЭ, а также прибор для обработки сигнала АЭ, включая процессор.
3.7 акустическая эмиссия: Излучение объектом (диагностирования, контроля, испытаний) акустических волн под воздействием нагрузки или влияний иных факторов.
3.8 амплитуда сигнала акустической эмиссии: Максимальное значение сигнала АЭ.
Примечание - Амплитуду сигнала акустической эмиссии измеряют в вольтах.
3.9 антенна акустико-эмиссионная: Группа расположенных на объекте преобразователей акустической эмиссии, сигналы от которых обрабатываются совместно.
3.10 динамический диапазон: Разность, выраженная в децибелах, между значениями сигнала (либо отношение значений сигнала), при которых происходит перегрузка усилителя аппаратуры АЭ, и уровнем шумов либо уровнем, заданным конструкцией усилителя.
3.11 длительность импульса акустической эмиссии: Интервал времени между началом и концом регистрации импульса АЭ.
3.12 зона контроля: Часть объекта, которая подвергается акустико-эмиссионному диагностированию.
3.13 зонная локация: Определение только области расположения источника АЭ на объекте без определения его координат.
Примечание - Возможно использование различных методик зонной локации с использованием параметров АЭ: суммарного счета, энергии, числа импульсов и других.
3.14 имитатор акустической эмиссии: Устройство, используемое для искусственного возбуждения в объекте акустических волн, моделирующих акустическую эмиссию.
3.15 имитация акустической эмиссии: Приложение внешнего воздействия к объекту для имитации акустико-эмиссионных источников.
3.16 импульс акустической эмиссии: Вид сигнала АЭ конечной длительности, величина амплитуды которого пренебрежимо мала вне длительности импульса.
3.17 источник акустической эмиссии: Область объекта диагностирования, в которой происходит преобразование какого-либо вида энергии в акустическую энергию акустической эмиссии.
3.18 линейная локация: Определение положения источника АЭ (либо его проекции) на линии, соединяющей два используемых для локации ПАЭ.
3.19 локация источника акустической эмиссии (локация источника АЭ): Определение местоположения источника АЭ в объекте.
3.20 плавающий порог аппаратуры: Порог аппаратуры АЭ, который автоматически варьируется для поддержания его на определенном уровне относительно уровня шума.
3.21 планарная локация: Определение местоположения источника АЭ на поверхности объекта.
Примечание - Используется три или более ПАЭ.
3.22 порог аппаратуры: Фиксированное или регулируемое напряжение, приведенное к входу акустико-эмиссионной аппаратуры, выше которого сигнал АЭ обнаруживается, регистрируется и/или обрабатывается аппаратурой и ниже которого это невозможно.
3.23 предельная чувствительность аппаратуры: Чувствительность аппаратуры АЭ, соответствующая минимальному размеру источника АЭ, сигнал от которого может быть зарегистрирован при определенных условиях.
3.24 преобразователь акустической эмиссии; ПАЭ: Устройство, в котором акустический сигнал акустической эмиссии преобразуется в электрический сигнал.
3.25 программируемый порог аппаратуры: Порог аппаратуры АЭ, величина которого варьируется по заданному алгоритму, изменяя его на определенном
