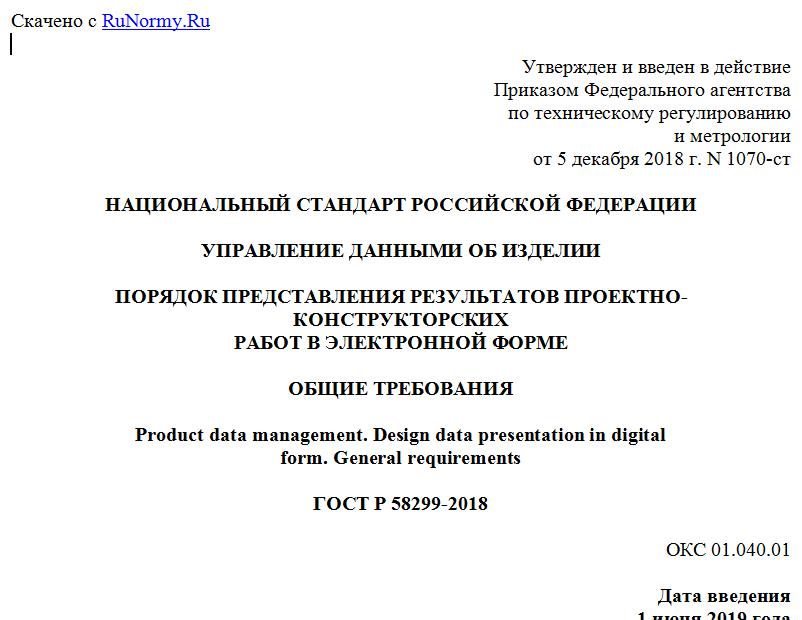

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 декабря 2018 г. N 1070-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УПРАВЛЕНИЕ ДАННЫМИ ОБ ИЗДЕЛИИ
ПОРЯДОК ПРЕДСТАВЛЕНИЯ РЕЗУЛЬТАТОВ ПРОЕКТНО-КОНСТРУКТОРСКИХ
РАБОТ В ЭЛЕКТРОННОЙ ФОРМЕ
ОБЩИЕ ТРЕБОВАНИЯ
Product data management. Design data presentation in digital
form. General requirements
ГОСТ Р 58299-2018
ОКС 01.040.01
Дата введения
1 июня 2019 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский центр "Прикладная Логистика" (АО НИЦ "Прикладная Логистика")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 482 "Поддержка жизненного цикла экспортируемой продукции военного и продукции двойного назначения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2018 г. N 1070-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает общие требования к представлению результатов проектно-конструкторских работ в электронной форме в автоматизированной системе управления данными об изделии.
Настоящий стандарт распространяется на изделия машиностроения и приборостроения, в том числе на продукцию военного и двойного назначения, включая их составные части. Применение требований стандарта к другим видам изделий определяется по усмотрению разработчика или изготовителя.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.001 Единая система конструкторской документации. Общие положения
ГОСТ 2.051 Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.055 Единая система конструкторской документации. Электронная спецификация. Общие положения
ГОСТ 2.058-2016 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов
ГОСТ 2.102 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ Р 57412 Компьютерные модели в процессах разработки, производства и эксплуатации изделий. Общие положения
ГОСТ Р 58300 Управление данными об изделии. Термины и определения
ГОСТ Р 58301 Управление данными об изделии. Электронный макет изделия. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ 2.001, ГОСТ 2.051 и ГОСТ Р 58300.
3.2 Сокращения
В настоящем стандарте использованы следующие сокращения:
АС - автоматизированная система;
АС УДИ - автоматизированная система управления данными об изделии;
ИН - информационный набор;
ИО - информационный объект;
ДЭ - документ электронный;
РКР - результат проектно-конструкторских работ;
УЛ - информационно-удостоверяющий лист;
ЭМИ - электронный макет изделия;
ЭП - электронная подпись.
4 Общие положения
4.1 РКР в электронной форме может быть представлен в форме комплекта:
- ИН в АС УДИ;
- ДЭ, выполненных согласно ГОСТ 2.051 (файлов на электронном носителе информации).
Допускается сочетание форм представления (часть РКР представляют в форме комплекта ИН в АС УДИ, а другую часть - в форме комплекта ДЭ).
4.2 Представление РКР в форме ИН в АС УДИ является основным при разработке новых изделий или модификаций с использованием АС. Представление РКР в форме ДЭ предназначено в основном для передачи по назначению (заказчику, смежной организации и др.) или обособленного хранения без использования АС УДИ.
4.3 Комплектность РКР с указанием формы представления устанавливает разработчик по согласованию с заказчиком (и/или изготовителем). Комплектность РКР в форме ДЭ должна соответствовать требованиям ГОСТ 2.102. Комплектность РКР в форме ИН должна быть установлена нормативными документами организации с учетом особенностей используемых АС* <1>.
--------------------------------
<1> Здесь и далее знаком "*" отмечены пункты, к которым даны комментарии в приложении А.
4.4 РКР подлежит приемке (проверке, согласованию и утверждению) заказчиком в соответствии с требованиями действующих нормативных документов. Допускается по согласованию с заказчиком представлять РКР на приемку частями.
4.5 Приемку РКР (части РКР) в форме ИН выполняют в АС УДИ.
Порядок приемки РКР устанавливают по согласованию между разработчиком и заказчиком в соответствии с требованиями настоящего стандарта*.
4.6 Заказчику представляют РКР, прошедшие процедуру утверждения внутри организации.
4.7 В ходе приемки РКР заказчиком, в случае положительного решения, в реквизитной части ИН/ДЭ приводятся сведения об утверждении ИН/ДЭ заказчиком и при необходимости установленные ЭП. Требования к реквизитной части ДЭ приведены в ГОСТ 2.058, требования к реквизитной части ИН - в разделе 5.
4.8 Подписание РКР (ИН/ДЭ) заказчиком допускается осуществлять с применением ЭП или с использованием собственноручной подписи в УЛ по ГОСТ 2.051*. Отдельный УЛ при необходимости формируется на весь РКР, его часть или каждый ИН/ДЭ.
5 Порядок представления результата проектно-конструкторских работ в форме информационного набора
