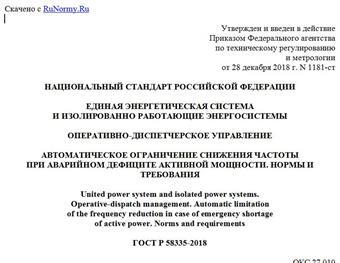

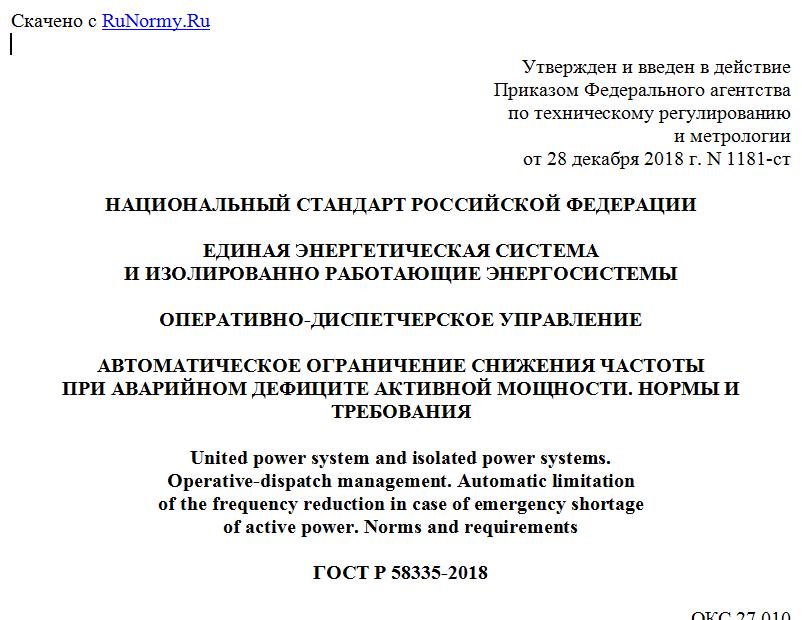

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 декабря 2018 г. N 1181-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
И ИЗОЛИРОВАННО РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ
АВТОМАТИЧЕСКОЕ ОГРАНИЧЕНИЕ СНИЖЕНИЯ ЧАСТОТЫ
ПРИ АВАРИЙНОМ ДЕФИЦИТЕ АКТИВНОЙ МОЩНОСТИ. НОРМЫ И ТРЕБОВАНИЯ
United power system and isolated power systems.
Operative-dispatch management. Automatic limitation
of the frequency reduction in case of emergency shortage
of active power. Norms and requirements
ГОСТ Р 58335-2018
ОКС 27.010
Дата введения
1 марта 2019 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Системный оператор Единой энергетической системы" (АО "СО ЕЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. N 1181-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает требования к:
- составу и структуре системы автоматического ограничения снижения частоты;
- логике действия и настройке устройств, реализующих функции автоматического ограничения снижения частоты, определению видов, объемов и мест реализации управляющих воздействий указанных устройств;
- подготовке, выдаче и контролю выполнения заданий на настройку устройств, реализующих функции автоматического ограничения снижения частоты.
1.2 Требования настоящего стандарта распространяются на сетевые организации и иных собственников и законных владельцев объектов электросетевого хозяйства, собственников и иных законных владельцев объектов по производству электрической энергии, субъектов оперативно-диспетчерского управления в электроэнергетике (далее - субъект оперативно-диспетчерского управления), гарантирующих поставщиков, а также на энергосбытовые, энергоснабжающие организации, потребителей электрической энергии, осуществляющих деятельность в пределах территории Единой энергетической системы России и технологически изолированных территориальных электроэнергетических систем.
Требования настоящего стандарта также должны учитываться проектными и другими организациями, осуществляющими разработку проектной документации на строительство, реконструкцию, модернизацию объектов электроэнергетики, энергопринимающих установок потребителей электрической энергии (далее - потребители) и их технологическое присоединение к электрическим сетям, создание (модернизацию) устройств и комплексов противоаварийной автоматики.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ Р 55105 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Автоматическое противоаварийное управление режимами энергосистем. Противоаварийная автоматика энергосистем. Нормы и требования
ГОСТ Р 55438 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Релейная защита и автоматика. Взаимодействие субъектов электроэнергетики и потребителей электрической энергии при создании (модернизации) и эксплуатации. Общие требования
ГОСТ Р 57114 Единая энергетическая система и изолированно работающие энергосистемы. Электроэнергетические системы. Оперативно-диспетчерское управление в электроэнергетике и оперативно-технологическое управление. Термины и определения
СП 131.13330.2012 "СНиП 23-01-99* Строительная климатология"
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.
3 Термины и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 57114, а также следующий термин с соответствующим определением:
3.1.1 очередь автоматической частотной разгрузки [частотного автоматического повторного включения]: Совокупность управляющих воздействий, которые реализуются устройствами автоматической частотной разгрузки (частотного автоматического повторного включения) при одних и тех же уставках срабатывания по частоте и по времени в границах энергосистемы (части энергосистемы), выделившейся на изолированную работу.
3.2 В настоящем стандарте использованы следующие сокращения:
АОСЧ - автоматическое ограничение снижения частоты;
АЧВР - автоматический частотный ввод резерва;
АЧР - автоматическая частотная разгрузка;
АЧР-1, АЧР-2 совмещенная, АЧР-2 несовмещенная - подсистемы АЧР;
АЭС - атомная электростанция;
ГАЭС - гидроаккумулирующая электростанция;
ГЭС - гидроэлектростанция;
ДАР - дополнительная автоматическая разгрузка;
ЕЭС России - Единая энергетическая система России;
спецочередь АЧР, основной объем АЧР-1 - подсистемы АЧР-1;
ТЭС - тепловая электростанция;
УВ - управляющее воздействие;
ЧАПВ - частотное автоматическое повторное включение;
ЧДА - частотная делительная автоматика.
4 Общие положения
4.1 АОСЧ предназначено для обеспечения живучести ЕЭС России и технологически изолированных территориальных электроэнергетических систем при возникновении аварийного дефицита активной мощности по причине:
- разделения энергосистемы (энергорайона, энергоузла) на изолированно работающие части;
- отключения генерирующего оборудования или аварийного снижения мощности электростанций;
- отключения вставок постоянного тока (передач постоянного тока), работающих в режиме передачи активной мощности в энергосистему (энергорайон, энергоузел), приводящего к снижению частоты в энергосистеме (энергоузле, энергорайоне), создающему угрозу повреждения оборудования электростанций, безопасности работы АЭС, нарушения работы энергопринимающих установок потребителей, а также возникновения лавины частоты и напряжения с полным
