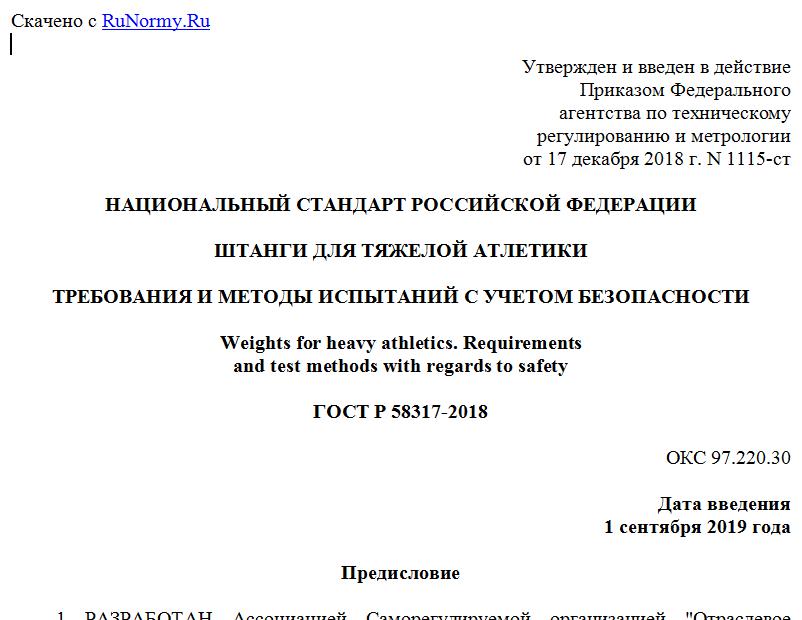

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2018 г. N 1115-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШТАНГИ ДЛЯ ТЯЖЕЛОЙ АТЛЕТИКИ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ С УЧЕТОМ БЕЗОПАСНОСТИ
Weights for heavy athletics. Requirements
and test methods with regards to safety
ГОСТ Р 58317-2018
ОКС 97.220.30
Дата введения
1 сентября 2019 года
Предисловие
1 РАЗРАБОТАН Ассоциацией Саморегулируемой организацией "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2018 г. N 1115-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на штанги для тяжелой атлетики (далее - штанги).
Настоящий стандарт устанавливает требования и методы испытаний штанг с учетом безопасности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 8925 Щупы плоские для станочных приспособлений. Конструкция
ГОСТ 9013 Металлы. Метод измерения твердости по Роквеллу
ГОСТ 10905 Плиты поверочные и разметочные. Технические условия
ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 штанга: Спортивный снаряд для тяжелой атлетики, представляющий собой гриф со сменными дисками, закрепленными замками.
3.2 гриф: Металлический стержень, на концах которого с помощью замков закрепляются диски.
3.3 диск: Изделие в виде плоского круга, применяемое для изменения массы штанги.
3.4 замок: Система крепления, обеспечивающая закрепление дисков на грифе.
4 Требования
4.1 Функциональные требования
4.1.1 Штанга состоит из следующих частей:
- гриф;
- диски;
- замки.
4.1.2 Основные размеры мужского грифа показаны на рисунке 1.
Рисунок 1 - Основные размеры мужского грифа
4.1.3 Основные размеры женского грифа показаны на рисунке 2.
Рисунок 2 - Основные размеры женского грифа
4.1.4 Гриф должен быть прямым. Допуск прямолинейности грифа на всю длину должен быть не более 2 мм.
4.1.5 Твердость грифа должна быть 41 - 51 HRC.
4.1.6 Разница в посадочных диаметрах грифов и дисков должна быть 0,8 - 1,6 мм. Конкретные значения допусков в системе отверстия должны быть установлены в документации изготовителя.
4.1.7 Диаметр больших дисков должен быть (450 +/- 1) мм.
4.1.8 Большие диски (диаметром 450 мм) должны быть покрыты с обеих сторон резиной или пластиком соответствующего цвета (см. таблицу 1). Допускается нанесение окраски только на поверхность обода диска.
4.1.9 Диски массой более 10 кг должны выдерживать при свободном падении наружным диаметром обода на металлическую плиту с высоты 1800 мм не менее 50 раз до разрушения резиновой или пластиковой части.
4.1.10 Поверхность дисков должна быть ровной, без трещин и сколов.
4.1.11 Масса замка должна быть 2,5 кг. Погрешность массы замка допускается только в сторону увеличения массы, но не более 10 г.
4.2 Требования безопасности
4.2.1 Изготовитель должен обеспечить и гарантировать соответствие параметров изготовленной штанги и качество ее производства требованиям проектно-конструкторской документации. Соответствие должно быть официально подтверждено результатами промежуточных и приемо-сдаточных испытаний и оформлено свидетельство о приемке в соответствии с ГОСТ 2.601. Испытания следует проводить по программе и методике испытаний с указанием типов применяемых приборов и метрологических характеристик.
4.2.2 Материалы, от которых зависит безопасность штанги, должны соответствовать техническим требованиям, расчетным характеристикам и требованиям к качеству, содержащимся в национальных стандартах и договорах.
