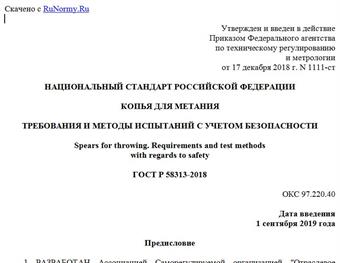

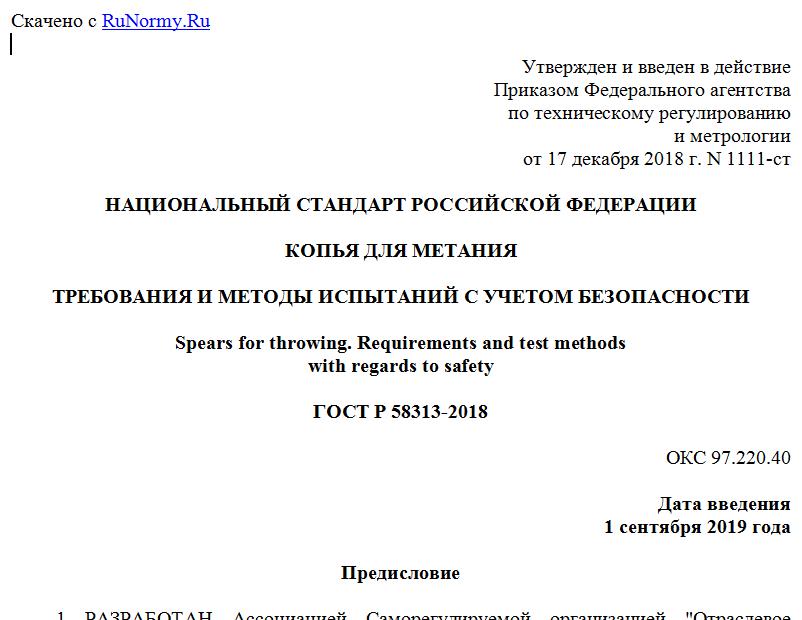

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 декабря 2018 г. N 1111-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОПЬЯ ДЛЯ МЕТАНИЯ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ С УЧЕТОМ БЕЗОПАСНОСТИ
Spears for throwing. Requirements and test methods
with regards to safety
ГОСТ Р 58313-2018
ОКС 97.220.40
Дата введения
1 сентября 2019 года
Предисловие
1 РАЗРАБОТАН Ассоциацией Саморегулируемой организацией "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2018 г. N 1111-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на копья для метания (далее - копья) массой 600, 700 и 800 г.
Настоящий стандарт устанавливает требования и методы испытаний копий с учетом безопасности.
2 Требования
2.1 Функциональные требования
2.1.1 Копья состоят из древка, металлического наконечника и обмотки.
2.1.2 Древки копий могут быть цельными или полыми.
2.1.3 Древки и наконечники копий изготавливают из металла.
2.1.4 Острие наконечников копий должно быть утяжелено и приварено к переднему краю наконечников.
2.1.5 Поперечное сечение древка должно быть круглым.
2.1.6 Древко должно постепенно сужаться от обмотки по направлениям к наконечнику и хвосту.
2.1.7 Сужение диаметра у дальнего края наконечника должно быть не более 2,5 мм.
2.1.8 Максимальный диаметр древка должен быть расположен сразу перед обмоткой.
2.1.9 Линии, проведенные от обмотки к обоим концам копья, должны быть прямыми или слегка изогнутыми, без резких изменений диаметра, за исключением точек, расположенных сразу за наконечником, а также перед и за обмоткой по всей длине копья.
2.1.10 Центральная часть древка, включая часть, находящуюся под обмоткой, может быть цилиндрической формы или слегка сужаться по направлению к хвосту копья, но разность между наибольшим и наименьшим диаметрами в каждом сечении непосредственно перед и после обмотки должна быть не более 0,25 мм.
2.1.11 Масса копий с обмоткой должна быть 600, 700 и 800 г.
2.1.12 Диапазон массы копий для поставки на соревнования: 605 - 625, 705 - 725, 805 - 825 г.
2.1.13 Длина копий массой 600 г должна быть 2,2 - 2,3 м, копий массой 700 г - 2,3 - 2,4 м, копий массой 800 г - 2,6 - 2,7 м.
2.1.14 Диаметр металлического наконечника копий должен быть 250 - 330 мм.
2.1.15 Расстояние от острия наконечника до центра тяжести копий массой 600 г должно быть 0,80 - 0,92 м, копий массой 700 г - 0,86 - 1,00 м, копий массой 800 г - 0,90 - 1,06 м.
2.1.16 Максимальный диаметр древка копий массой 600 г должен быть 140 - 150 мм, а копий массой 700 и 800 г - 150 - 160 мм.
2.1.17 Ширина обмотки должна быть 150 - 160 мм.
2.1.18 Угол сужения древка по направлению к острию наконечника должен быть не более 40°.
2.1.19 Диаметр в точке 150 мм от острия не должен превышать 80% максимального диаметра древка.
2.1.20 В середине между центром тяжести и острием наконечника диаметр не должен превышать 90% максимального диаметра древка.
2.1.21 Сужение древка к хвосту у дальнего конца должно быть таким, чтобы диаметр в серединной точке между центром тяжести и хвостом не был менее 90% максимального диаметра древка.
2.1.22 На отметке 150 мм от хвоста диаметр не должен быть менее 40% максимального диаметра древка.
2.1.23 Диаметр древка в конце хвоста должен быть не менее 3,5 мм.
2.2 Требования безопасности
2.2.1 Поверхность древка копий должна быть ровной и гладкой, не должна иметь ямок, желобков, выступов и шероховатостей.
2.2.2 Поверхность наконечников копий должна быть гладкой.
2.2.3 Обмотка, покрывающая центр тяжести копья, не должна превышать диаметр древка более чем на 8 мм.
2.2.4 Обмотка не должна иметь узлов, петель, выемок.
2.2.5 Обмотка не должна быть скользкой.
2.2.6 Обмотка должна иметь одинаковую толщину.
2.2.7 Копья не должны иметь подвижных частей и приспособлений, которые во время полета могли бы изменить центр тяжести или траекторию.
3 Методы испытаний
3.1 Перед испытаниями проводят визуальный осмотр и органолептический контроль копий на наличие следующих дефектов: трещин, сколов, выступов, расщеплений материала конструкции. Копья с указанными дефектами глубиной/высотой более 2 мм к испытаниям не допускаются. Расщепление материала конструкции не допускается.
3.2 Испытания копий проводят при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)%, если в конкретном методе испытания не установлено иное.
3.3 Проверку соответствия требованиям 2.1.1, 2.1.4 - 2.1.6, 2.1.8, 2.1.9, 2.2.1, 2.2.2, 2.2.4, 2.2.7 проводят визуально.
3.4 Измерение размеров по 2.1.7, 2.1.10 - 2.1.18, 2.1.23, 2.2.3, 2.2.6 осуществляют измерительными средствами, обеспечивающими точность измерений согласно требованиям настоящего стандарта.
3.5 Проверку соответствия требованиям 2.1.19 - 2.1.22 проводят путем измерений и расчетов.
3.6 Проверку соответствия требованию 2.2.5 проводят органолептическим методом.
4 Маркировка
На копья должна быть нанесена След маркировка:
- обозначение настоящего стандарта;
- наименование или товарный знак изготовителя;
- год изготовления;
- масса.
