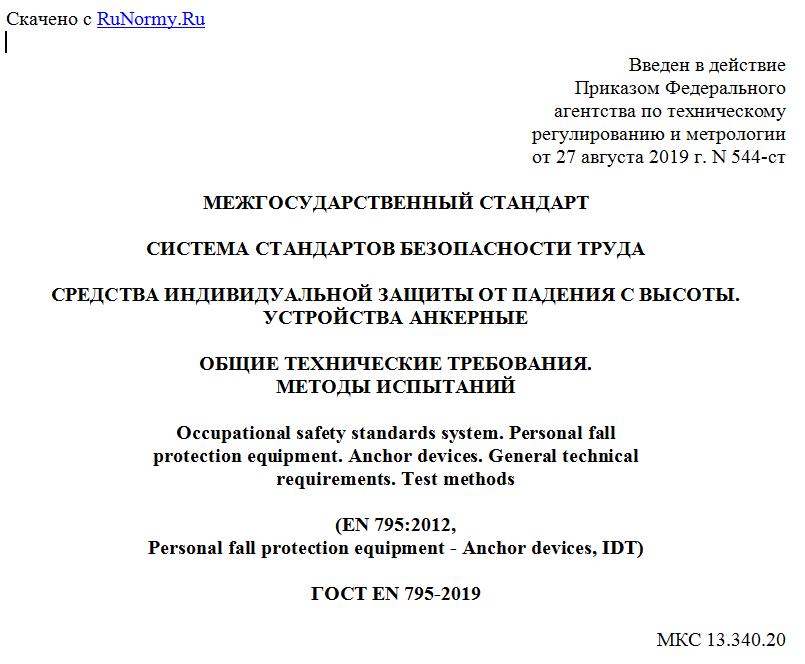

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 августа 2019 г. N 544-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ.
УСТРОЙСТВА АНКЕРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Occupational safety standards system. Personal fall
protection equipment. Anchor devices. General technical
requirements. Test methods
(EN 795:2012,
Personal fall protection equipment - Anchor devices, IDT)
ГОСТ EN 795-2019
МКС 13.340.20
Дата введения
1 сентября 2020 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Акционерным обществом "Хоневелл" (АО "Хоневелл") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 июля 2019 г. N 120-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 августа 2019 г. N 544-ст межгосударственный стандарт ГОСТ EN 795-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2020 г.
5 Настоящий стандарт идентичен европейскому стандарту EN 795:2012 "Средства индивидуальной защиты от падения. Устройства анкерные" ("Personal fall protection equipment - Anchor devices", IDT).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 160 "Защита от падения с высоты, включая рабочие пояса", секретариатом которого является DIN (Германия).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта в целях приведения в соответствие с ГОСТ 1.5 (подраздел 3.6) и для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.
Сведения об эквивалентности различных терминов, имеющих идентичное англоязычное обозначение, установленных в ГОСТ EN 795-2019 и ГОСТ EN/TS 16415-2015, приведены в дополнительном приложении ДА.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДБ
6 ВЗАМЕН ГОСТ EN 795-2014
7 Некоторые элементы настоящего стандарта могут являться объектами патентных прав
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Введение
Надежное анкерное устройство является необходимым компонентом любой системы индивидуальной защиты от падения с высоты.
Настоящий стандарт предназначен для использования в качестве дополнительного стандарта для уже существующих стандартов, описывающих другие компоненты, используемые в системах индивидуальной защиты от падения с высоты.
Область применения и требования настоящего стандарта основаны на утверждении, что анкерное устройство должно выдерживать максимальную динамическую нагрузку, возникающую при падении с высоты массы одного человека вместе с оборудованием, которое он имеет при себе. Испытание статической прочности основано на минимальном коэффициенте запаса прочности, равном двум. Во избежание возможного неправильного использования оборудования настоящий стандарт устанавливает требования и методы испытаний для анкерных устройств, используемых в составе систем индивидуальной защиты от падения с высоты по EN 363, даже если они используются для удержания.
Требования и методы испытаний для анкерных устройств, предназначенных для использования более чем одним человеком одновременно, не рассматриваются в настоящем стандарте, рекомендации по ним приведены в отдельном стандарте.
Настоящий стандарт предназначен для типовых испытаний новых видов продукции перед выпуском их в обращение на рынок и устанавливает минимальные требования к эксплуатационным характеристикам. Анкерные устройства должны быть сконструированы и изготовлены таким образом, чтобы в предусмотренных условиях эксплуатации пользователь мог выполнять опасные работы в условиях максимальной защищенности. Изготовителям рекомендуется учитывать данное требование при принятии решений относительно реальных защитных свойств изготавливаемой продукции.
1 Область применения
Настоящий стандарт устанавливает технические требования и соответствующие методы испытаний для анкерных устройств, предназначенных для использования одним человеком, которые могут быть демонтированы со структуры <1>. Данные анкерные устройства включают в свою конструкцию стационарную или перемещаемую (мобильную) анкерную точку, сконструированную для присоединения компонентов системы индивидуальной защиты от падения с высоты в соответствии с EN 363.
--------------------------------
<1> Структурой является конструкция или постройка, изготовленная из определенного вида материала: бетона, кирпича, дерева, стали и т.д.
Настоящий стандарт также устанавливает требования к маркировке, инструкции по применению и руководству по установке.
Настоящий стандарт не распространяется:
- на анкерные устройства для использования более чем одним человеком одновременно;
- анкерные устройства, используемые во время спортивных или развлекательных мероприятий;
- оборудование, сконструированное в соответствии с EN 516 или EN 517;
- элементы или части структуры, которые были установлены для использования отличного от назначения анкерной точки или анкерного устройства, например балки, мачты;
- структурные анкеры (см. 3.3).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения).
EN 360, Personal protective equipment against falls from a height - Retractable type fall arresters (Средства индивидуальной защиты от падения с высоты. Средства защиты втягивающего типа)
EN 362, Personal protective equipment against falls from a height - Connectors (Средства индивидуальной защиты от падения с высоты. Соединительные элементы)
EN 363, Personal fall protection equipment - Personal fall protection systems (Средства индивидуальной защиты от падения. Системы индивидуальной защиты от падения)
EN 364:1992, Personal protective equipment against falls from a height - Test methods (Средства индивидуальной защиты от падения с высоты. Методы испытаний)
EN 365, Personal protective equipment against falls from a height - General requirements for instructions for use, maintenance, periodic examination, repair, marking and packaging (Средства индивидуальной защиты от падения с высоты. Общие требования к инструкциям по эксплуатации, техническому уходу, периодической проверке, ремонту, маркировке и упаковке)
EN 892, Mountaineering equipment - Dynamic mountaineering ropes - Safety requirements and test methods (Альпинистское снаряжение. Динамические альпинистские веревки. Требования техники безопасности и методы испытаний)
EN ISO 9227, Corrosion tests in artificial atmospheres - Salt spray tests (Испытание на коррозию в искусственной атмосфере. Испытания в соляном тумане)
ISO 2232, Round drawn wire for general purpose non-alloy steel wire ropes and for large diameter steel wire ropes - Specifications (Проволока круглая тянутая для проволочных канатов общего назначения из нелегированной стали и для стальных проволочных канатов большого диаметра. Технические требования)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 анкерная система (anchor system): Система, предназначенная для использования в качестве части системы индивидуальной защиты от падения с высоты, которая включает анкерную точку или точки и/или анкерное устройство, и/или элемент, и/или элемент крепления, и/или структурный анкер (см. рисунок 1).
Примечание - Не съемные со структуры анкерные системы не рассматриваются в настоящем стандарте. См. рисунок 2.
1 - анкерная точка; 2 - структура (не является частью
анкерного устройства); 3 - элемент крепления;
4 - анкерное устройство; 5 - структурный анкер (не является
частью анкерного устройства); 6 - элемент; 7 - постоянное
крепление (например, склеивающая смола)
Рисунок 1 - Примеры анкерных систем, которые включают
в себя анкерное устройство
1 - анкерная точка; 2 - структура; 3 - постоянное крепление
(например, шпилька, винтовое соединение, заклепка, сварка,
склеивающая смола); 4 - структурный анкер; 5 - цемент,
изоляция или другое покрытие
Рисунок 2 - Примеры анкерных систем, не рассматриваемые
в настоящем стандарте
3.2 анкерное устройство (anchor device): Конструкция из элементов, включающая одну или несколько анкерных точек или мобильных анкерных точек, которая также может включать элементы крепления, предназначенная для использования в качестве части системы индивидуальной защиты от падения с высоты с возможностью отсоединения от структуры и использования в качестве части анкерной системы.
3.2.1 анкерное устройство типа A (type A anchor device): Анкерное устройство с одной или несколькими доступными для использования стационарными анкерными точками, требующее наличия структурного(ых) анкера(ов) или элемента(ов) крепления для закрепления его на структуре (см. рисунки 3 и 4).
Примечание - Анкерная точка может вращаться во время использования, если это предусмотрено конструкцией.
1 - анкерная точка; 2 - структура; 3 - структурный анкер;
4 - анкерное устройство; 5 - постоянное крепление
Рисунок 3 - Пример анкерного устройства типа A
со структурным анкером
1 - анкерная точка; 2 - структура; 3 - элемент крепления;
4 - анкерное устройство; 5 - элемент
Рисунок 4 - Пример анкерного устройства типа A
с элементом крепления
3.2.2 анкерное устройство типа B (type B anchor device): Анкерное устройство с одной или несколькими стационарными анкерными точками, не требующее наличия структурного(ых) анкера(ов) или элемента(ов) крепления для закрепления его на структуре (см. рисунок 5).
1 - анкерная точка; 2 - анкерное устройство; 3 - структура
Рисунок 5 - Примеры анкерных устройств типа B
3.2.3 анкерное устройство типа C (type C anchor device): Анкерное устройство, включающее гибкую анкерную линию, отклоняющуюся от горизонтали не более чем на 15° (при измерении между концевым анкером и промежуточными анкерами в любой точке по всей ее длине) (см. рисунок 6).
1 - концевой анкер; 2 - промежуточный анкер; 3 - мобильная
анкерная точка; 4 - гибкая анкерная линия
Рисунок 6 - Пример анкерного устройства типа C
3.2.4 анкерное устройство типа D (type D anchor device): Анкерное устройство, включающее жесткую анкерную линию, отклоняющуюся от горизонтали не более чем на 15° (при измерении между концевым анкером и промежуточными анкерами в любой точке по всей ее длине) (см. рисунок 7).
