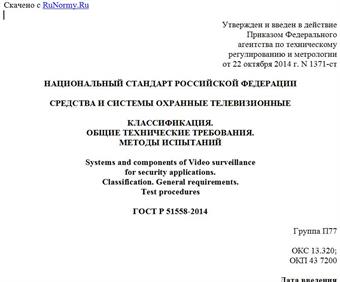

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 октября 2014 г. N 1371-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СРЕДСТВА И СИСТЕМЫ ОХРАННЫЕ ТЕЛЕВИЗИОННЫЕ
КЛАССИФИКАЦИЯ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Systems and components of Video surveillance
for security applications.
Classification. General requirements.
Test procedures
ГОСТ Р 51558-2014
Группа П77
ОКС 13.320;
ОКП 43 7200
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным казенным учреждением "Научно-исследовательский центр "ОХРАНА" Министерства внутренних дел Российской Федерации (ФКУ НИЦ "ОХРАНА" МВД России), Закрытым акционерным обществом "Нордавинд" (ЗАО "Нордавинд") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 234 "Системы тревожной сигнализации и противокриминальной защиты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2014 г. N 1371-ст
4 ВЗАМЕН ГОСТ Р 51558-2008
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые системы охранные телевизионные (далее - СОТ) и технические средства (далее - ТС) в составе СОТ, предназначенные для получения аудио- и (или) видеоинформации с охраняемого объекта в целях обеспечения противокриминальной защиты.
Настоящий стандарт распространяется на аппаратные и программные составляющие СОТ и ТС в составе СОТ.
Настоящий стандарт устанавливает классификацию, общие технические требования и методы испытаний аппаратных и программных составляющих СОТ и ТС в составе СОТ.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.001 Единая система конструкторской документации. Общие положения
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.006 Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.040 Система стандартов безопасности труда. Лазерная безопасность. Общие положения
ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 14192 Маркировка грузов
ГОСТ 14254 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16962 Изделия электронной техники и электротехники. Механические и климатические воздействия. Требования и методы испытаний
ГОСТ 16962.1 Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 17516 Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды
ГОСТ 17516.1 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 26828 Изделия машиностроения и приборостроения. Маркировка
ГОСТ 27484 (МЭК 695-2-2-80) Испытания на пожароопасность. Методы испытаний. Испытания горелкой с игольчатым пламенем
ГОСТ 27924 (МЭК 695-2-3-84) Испытания на пожароопасность. Методы испытаний. Испытания на плохой контакт при помощи накальных элементов
ГОСТ 30804.4.11 (IEC 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ 30852.0 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ IEC 60065 Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности
ГОСТ Р 8.568 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 27.003 Надежность в технике. Управление надежностью. Руководство по заданию технических требований к надежности
ГОСТ Р 50009 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний
ГОСТ Р 50739 Средства вычислительной техники. Защита от несанкционированного доступа к информации. Общие технические требования
ГОСТ Р 50948 Средства отображения информации индивидуального пользования. Общие эргономические требования и требования безопасности
ГОСТ Р 50949 Средства отображения информации индивидуального пользования. Методы измерений и оценки эргономических параметров и параметров безопасности
ГОСТ Р 52870 Средства отображения информации коллективного пользования. Требования к визуальному отображению информации и способы измерения
ГОСТ Р 54830 Системы охранные телевизионные. Компрессия оцифрованных видеоданных. Общие технические требования и методы оценки алгоритмов
ГОСТ Р 56035 Системы охранные телевизионные. Защита оцифрованных видеоданных от случайного и преднамеренного искажения. Общие требования
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 исключен с 31 октября 2019 года. - Изменение N 1, утв. Приказом Росстандарта от 31.10.2019 N 852-ст.
3.2 аналоговая видеокамера (analog camera): Видеокамера, предназначенная для преобразования оптического изображения в аналоговый телевизионный видеосигнал.
3.3 алгоритм компрессии (compression algorithm): Точный набор инструкций и правил, реализуемый при помощи кодека видеоданных и описывающий последовательность действий, согласно которым исходные видеоданные преобразуются в сжатые, а сжатые видеоданные преобразуются в восстановленные.
3.4 аналоговая система охранная телевизионная, аналоговая СОТ (analog CCTV system): Система, в которой видеосигнал от видеокамер до видеомонитора и/или видеорегистратора передается в аналоговом виде, не подвергаясь аналого-цифровому преобразованию.
3.5 аудиоданные (audio data), аудиосигнал (audio signal), моноканальный аудиосигнал (mono channel audio): Аналоговый сигнал, несущий информацию об изменении во времени амплитуды звука.
3.6 видеоаналитика (video analytics): Программное обеспечение, реализующее алгоритмы автоматизированного получения различных данных на основании анализа последовательности изображений, поступающих с видеокамер в режиме реального времени или из архивных записей.
3.7 видеоинформация (video information), видеоданные (video data), видеопоток (video stream): Аналоговый сигнал, несущий информацию о пространственно-временных параметрах изображений.
3.8 видеоканал (video channel): Совокупность технических средств СОТ, обеспечивающих передачу телевизионного изображения от видеокамеры до экрана видеомонитора в составе СОТ.
3.9 видеокамера (camera): ТС в составе СОТ, предназначенное для преобразования оптического изображения в телевизионные видеоданные.
3.10 видеосервер (video server): Устройство в составе цифровой СОТ, предназначенное для преобразования аналогового видеосигнала с выхода видеокамер в цифровой формат с целью его обработки, передачи по компьютерной сети и/или записи на цифровой носитель информации.
3.11 видимый свет: Свет с длинами волн от 380 нм до 760 нм.
3.12 двухпоточность (dual-streaming): Свойство IP-видеокамер и устройств кодирования видео предоставлять два видеопотока различного качества для каждого канала видео.
Примечание. Поток высокого разрешения используется для сохранения в архив и для отображения в полноэкранном режиме. Поток низкого разрешения используется для отображения в режиме мультиэкрана. В общем случае возможно предоставление более двух потоков.
3.13 детектор движения (motion detector): Устройство или функция СОТ, формирующие сигнал извещения о тревоге при обнаружении движения в поле зрения видеокамеры.
3.14 исключен с 31 октября 2019 года. - Изменение N 1, утв. Приказом Росстандарта от 31.10.2019 N 852-ст.
3.15 компенсация встречной засветки (back light compensation): Функция в видеокамерах с цифровой микропроцессорной обработкой видеосигнала, обеспечивающая повышение детализации изображения в случае, когда в сцене видеокамеры есть высококонтрастные участки (источники света большой мощности, на фоне которых присутствуют темные объекты), за счет увеличения яркости всего изображения.
3.16 композитный видеосигнал, полный видеосигнал (composite video signal, signal video complet): Телевизионный видеосигнал, содержащий сигнал синхронизации.
3.17 коммутация видеопотоков (commutation video streams): Соотнесение видеопотоков с конкретными окнами отображения.
3.18 мультиэкран (multiscreen): Режим для отображения на экране изображений от нескольких видеокамер.
3.19 накопление кадров (accumulation of frame): Процесс буферизации последовательных изображений видеопотока с целью повышения его информативности в условиях наличия искажающих факторов (искусственные и естественные помехи, слабая освещенность и др.).
3.20 несанкционированные действия, НСД (unauthorized activity): Действия в отношении ТС, не предусмотренные нормативными и (или) эксплуатационными документами на ТС конкретного вида (например, несанкционированный доступ, несанкционированный просмотр).
3.21 область интереса (region of interest, ROI): Часть сцены видеокамеры или совокупность частей сцен управляемой (поворотной) видеокамеры, в которых должна выполняться целевая задача видеокамеры.
3.22 отношение сигнал-шум (signal-to-noise, signal to noise ratio, SNR): Безразмерная величина, представляющая собой отношение мощности полезного сигнала к мощности шума.
3.23
оцифрованные видеоданные (digitized video data): Данные, полученные путем аналого-цифрового преобразования видеоданных, представляющие собой последовательность байтов в некотором формате (RGB, YUV или др.). [ГОСТ Р 54830-2011, пункт 3.2]
3.24 предустановка (pre-set): Сохраняемая именованная совокупность значений параметров настроек ТС, отвечающих за его определенное (заданное) состояние.
3.25 поворотное устройство (angling device): Устройство, предназначенное для обеспечения поворота видеокамеры или другого ТС в составе СОТ по осям пространственных координат.
3.26 подавление шума (noise reduction): Функция, с помощью которой можно уменьшить шумы, сопровождающие изображения.
3.27 ИК-прожектор (infrared projector): Искусственный первичный источник света, излучающий световую энергию в инфракрасном диапазоне длин волн в границах определенного техническими характеристиками прожектора телесного угла.
3.28 противокриминальная защита (anti-criminal protection): Деятельность, осуществляемая с целью обеспечения криминальной безопасности.
3.29 протоколирование (logging): Процесс записи в хронологическом порядке регистрируемых СОТ событий в энергонезависимую память.
3.30 разрешение (resolution): Общее число элементарных единиц изображения, выраженное произведением их числа по горизонтали на их число по вертикали.
Примечание - Элементарная единица изображения может состоять из одного пикселя или из группы совместно управляемых пикселей.
3.31 рабочий диапазон освещенностей (effective range brightness): Диапазон освещенностей в поле зрения видеокамеры от минимальной до максимальной, в котором разрешающая способность и отношение сигнал/шум видеокамеры должны быть не менее заданных.
3.32 свет (light): Излучение электромагнитных волн оптического диапазона с длинами волн от 10 до 2000 нм.
3.33 сетевая видеокамера (network camera): Цифровая видеокамера, конструктивно и функционально объединенная с видеокодером, осуществляющая передачу сжатых видеоданных по компьютерной сети.
Примечание. Одна видеокамера может иметь несколько зон в одной сцене, соответствующих различным целевым задачам.
3.34 система видеонаблюдения (video surveillance system, VSS): Совокупность функционирующих видеоканалов, программных и технических средств записи и хранения видеоданных, а также программных и/или технических средств управления, осуществляющих информационный обмен между собой.
3.35 система охранная телевизионная, СОТ (CCTV): Система видеонаблюдения, представляющая собой телевизионную систему замкнутого типа, предназначенную для противокриминальной защиты объекта.
3.36 стоп-кадр (freeze frame): Режим работы ТС СОТ, при котором циклически воспроизводится один кадр видеосигнала.
3.37 сцена (scene): Пространство в поле зрения видеокамеры.
3.38 термокожух (thermohousing): Устройство, имеющее в своем составе элемент активного терморегулирования, предохраняющее видеокамеру от воздействия температуры внешней среды, значение которой выходит за границы рабочего диапазона видеокамеры, либо иных внешних неблагоприятных воздействий.
3.39
тревога: Предупреждение о наличии опасности либо угрозы для жизни, имущества или окружающей среды. [ГОСТ 31817.1.1-2012, пункт 4.1]
3.40 тревожное событие (alarm event): Проявление угрозы на охраняемом объекте.
3.41 техническое средство СОТ, ТС (device CCTV): Конструктивно и функционально законченное устройство, входящее в состав СОТ.
3.42 устройство аналого-цифрового преобразования видеосигнала, кодер (encoder): Устройство, предназначенное для формирования оцифрованных видеоданных.
3.43 устройство отображения, видеомонитор (videomonitor): ТС в составе СОТ, предназначенное для отображения видеоинформации.
3.44 устройство цифроаналогового преобразования видеосигнала, декодер (decoder): Устройство, предназначенное для формирования видеоданных из восстановленных видеоданных.
3.45 фокусное расстояние (focal length): Расстояние между оптическим центром линзы объектива и фокальной плоскостью (лицевой поверхностью матрицы) видеокамеры, выраженное в миллиметрах.
3.46 функция корректировки баланса белого (white-balance, WB): Функция видеокамеры, предназначенная для автоматической или ручной коррекции
