"ГОСТ Р 55473-2019. Национальный стандарт Российской Федерации. Системы газораспределительные. Сети газораспределения природного газа. Часть 1. Полиэтиленовые газопроводы"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 апреля 2019 г. N 121-ст

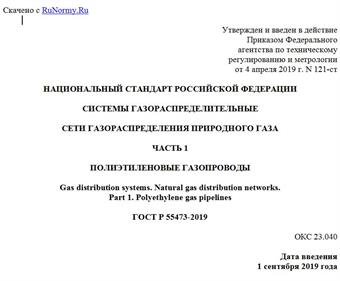

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ

СЕТИ ГАЗОРАСПРЕДЕЛЕНИЯ ПРИРОДНОГО ГАЗА

ЧАСТЬ 1

ПОЛИЭТИЛЕНОВЫЕ ГАЗОПРОВОДЫ

Gas distribution systems. Natural gas distribution networks.
Part 1. Polyethylene gas pipelines

ГОСТ Р 55473-2019

ОКС 23.040

Дата введения
1 сентября 2019 года

Предисловие

1 РАЗРАБОТАН Акционерным обществом "Головной научно-исследовательский и проектный институт по распределению и использованию газа" (АО "Гипрониигаз"), Акционерным обществом "Газпром газораспределение" (АО "Газпром газораспределение")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность", подкомитетом ПК 4 "Газораспределение и газопотребление"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2019 г. N 121-ст
4 ВЗАМЕН ГОСТ Р 55473-2013

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Настоящий стандарт разработан для обеспечения требований Технического регламента [1] при проектировании, строительстве, реконструкции и эксплуатации сетей газораспределения и входит в группу стандартов "Системы газораспределительные. Требования к сетям газораспределения", состоящую из следующих частей:
- Часть 0. Общие положения;
- Часть 1. Полиэтиленовые газопроводы;
- Часть 2. Стальные газопроводы;
- Часть 3 Реконструкция;
- Часть 5. Газопроводы, санированные рукавом с полимеризующимся слоем;
- Часть 6. Газопроводы, санированные гибким рукавом;
- Часть 7. Полиэтиленовые газопроводы, проложенные в существующем трубопроводе.
Настоящий стандарт принят в целях:
- обеспечения условий безопасной эксплуатации газопроводов из полиэтиленовых труб;
- защиты жизни и/или здоровья граждан, имущества физических и юридических лиц, государственного и муниципального имущества;
- охраны окружающей среды, жизни и/или здоровья животных и растений;
- обеспечения энергетической эффективности;
- стандартизации основных принципов построения газопроводов и общих требований к проектированию, строительству, реконструкции и эксплуатации.

1 Область применения

Положения настоящего стандарта распространяются на проектирование, строительство, реконструкцию и эксплуатацию газопроводов из полиэтиленовых труб сетей газораспределения с максимальным рабочим давлением не более 1,2 МПа включительно, при температуре стенки трубы от минус 20 °C до 40 °C, транспортирующих природный газ по ГОСТ 5542.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 9.602 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 12.2.063-2015 Арматура трубопроводная. Общие требования безопасности
ГОСТ 2226 Мешки из бумаги и комбинированных материалов. Общие технические условия
ГОСТ 2930 Приборы измерительные. Шрифты и знаки
ГОСТ 2991 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5542 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия
ГОСТ 5959 Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия
ГОСТ 10198 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 13841 Ящики из гофрированного картона для химической продукции. Технические условия
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 17811 Мешки полиэтиленовые для химической продукции. Технические условия
ГОСТ 18599 Трубы напорные из полиэтилена. Технические условия
ГОСТ 21650 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 22235 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 24105 Изделия из пластмасс. Термины и определения дефектов
ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 26653 Подготовка генеральных грузов к транспортированию. Общие требования
ГОСТ 26663 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
ГОСТ 30090 Мешки и мешочные ткани. Общие технические условия
ГОСТ ИСО 161-1 Трубы из термопластов для транспортирования жидких и газообразных сред. Номинальные наружные диаметры и номинальные давления. Метрическая серия
ГОСТ Р 53865 Системы газораспределительные. Термины и определения
ГОСТ Р 54983 Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация
ГОСТ Р 55276-2012 (ИСО 21307:2011) Трубы и фитинги пластмассовые. Процедуры сварки нагретым инструментом встык полиэтиленовых (ПЭ) труб и фитингов, используемых для строительства газо- и водопроводных распределительных систем
ГОСТ Р 55472-2019 Системы газораспределительные. Сети газораспределения природного газа. Часть 0. Общие положения
ГОСТ Р 55474 Системы газораспределительные. Требования к сетям газораспределения. Часть 2. Стальные газопроводы
ГОСТ Р 56290 Системы газораспределительные. Требования к сетям газораспределения. Часть 3. Реконструкция
ГОСТ Р 58121.2-2018 (ИСО 4437-2:2014) Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 2. Трубы
ГОСТ Р 58121.3-2018 (ИСО 4437-3:2014) Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 3. Фитинги
ГОСТ Р ИСО 3126 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
ГОСТ Р ИСО 12176-1 Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 1. Сварка нагретым инструментом встык
ГОСТ Р ИСО 12176-2 Трубы и фитинги пластмассовые. Оборудование для сварки полиэтиленовых систем. Часть 2. Сварка с закладными нагревателями
СП 11-110-99 Авторский надзор за строительством зданий и сооружений
СП 42-103-2003 Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов
СП 45.13330.2017 "СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты"
СП 48.13330.2011 "СНиП 12-01-2004 Организация строительства"
СП 62.13330.2011 "СНиП 42-01-2002 Газораспределительные системы"
СП 246.1325800.2016 Положение об авторском надзоре за строительством зданий и сооружений
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. При пользовании настоящим стандартом целесообразно проверить действие ссылочного свода правил в Федеральном информационном фонде стандартов.

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены термины по ГОСТ Р 53865, а также следующие термины с соответствующими определениями:
3.1.1 минимальная длительная прочность; MRS, МПа: Значение нижнего доверительного предела прогнозируемой гидростатической прочности  при температуре 20 °C и времени 50 лет , округленное до ближайшего нижнего значения ряда R10 или ряда R20 по ГОСТ 8032 и ГОСТ ИСО 12162 в зависимости от значения
3.1.2 максимальное рабочее давление; MOP, МПа: Максимальное эффективное давление газа в газопроводе, допускаемое для постоянной эксплуатации, которое рассчитывают по формуле

,

где MOP - максимальное рабочее давление, МПа;
SDR - стандартное размерное отношение;
C - коэффициент запаса прочности;
Ct - коэффициент снижения давления в зависимости от рабочей температуры газа.
Примечания
1 MOP включает в себя физические и механические характеристики элементов трубопровода, а также влияние газа на эти характеристики.
2 1 МПа = 1 Н/мм2; 105 Па = 0,1 МПа = 1 бар.

3.1.3 муфта с закладным электронагревателем; муфта с ЗН: Полиэтиленовая деталь с раструбными концами с закладными электронагревателями, предназначенная для получения сварного соединения с полиэтиленовой трубой или деталью с трубным концом.
3.1.4 номинальная толщина стенки; en, мм: Толщина стенки, установленная в ГОСТ ИСО 4065 и соответствующая минимальной допустимой толщине стенки eymin, мм, в любой точке ey.
3.1.5 номинальный наружный диаметр; DN, мм: Обозначение размера, которое является общим для всех элементов газопровода из термопластов, кроме фланцевых и резьбовых соединений.
Примечания
1 Номинальный наружный диаметр представляет собой целое число, удобное для ссылок.
2 Для труб, соответствующих ГОСТ ИСО 161-1, номинальный наружный диаметр, выраженный в миллиметрах, является минимальным средним наружным диаметром, dem,min, установленным в ГОСТ Р 50838.

3.1.6 седловой т-образный отвод с закладными электронагревателями: Седловой отвод с закладными электронагревателями со встроенным режущим инструментом для вырезки отверстия в трубе.
3.1.7 стандартное размерное отношение; SDR: Отношение номинального наружного диаметра трубы к ее номинальной толщине стенки

,

где SDR - стандартное размерное соотношение;
DN - номинальный наружный диаметр;
en - номинальная толщина стенки.
3.1.8 толщина стенки в любой точке; ey, мм: Измеренная толщина стенки в любой точке по периметру трубы, округленная в большую сторону до 0,1 мм.
3.1.9 трубная заготовка: Сборочная единица, состоящая из соединительной детали с присоединенными к ней патрубками.
3.2 В настоящем стандарте применены следующие сокращения:
ГНБ - горизонтально-направленное бурение;
ЗН - закладной электронагреватель;
НСПС - неразъемное соединение полиэтилен-сталь;
ПРГ - пункт редуцирования газа;
ПЭ - полиэтилен.

4 Проектирование

4.1 Общие положения

4.1.1 Проектирование полиэтиленовых газопроводов выполняют в соответствии с [1], [2], СП 62.13330.2011, ГОСТ Р 55472-2019 (раздел 7); разделом 4, а также другими действующими нормативными документами по проектированию сетей газораспределения.
