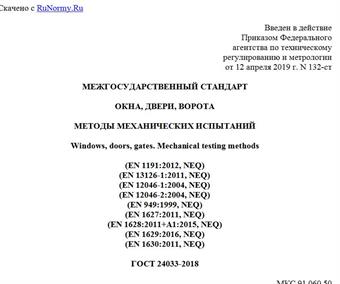

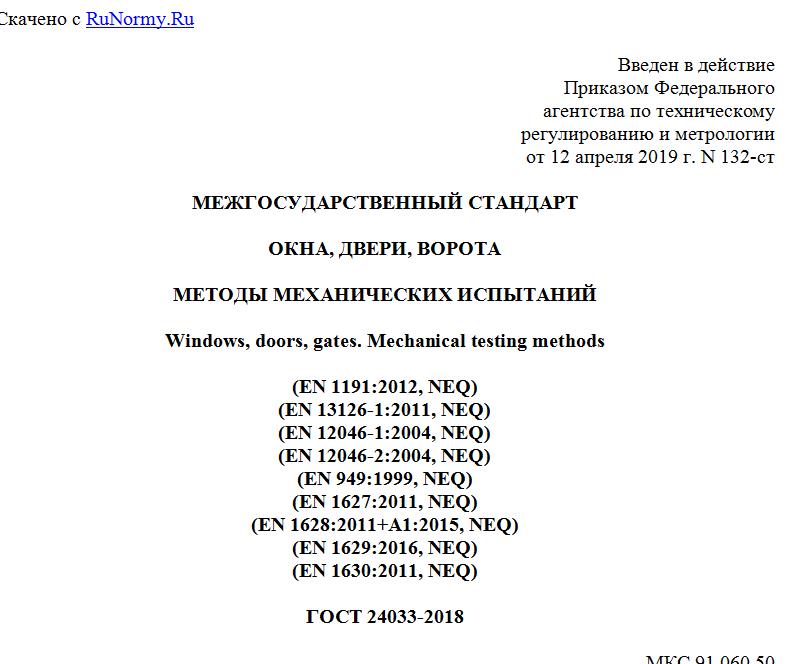

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 апреля 2019 г. N 132-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОКНА, ДВЕРИ, ВОРОТА
МЕТОДЫ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ
Windows, doors, gates. Mechanical testing methods
(EN 1191:2012, NEQ)
(EN 13126-1:2011, NEQ)
(EN 12046-1:2004, NEQ)
(EN 12046-2:2004, NEQ)
(EN 949:1999, NEQ)
(EN 1627:2011, NEQ)
(EN 1628:2011+A1:2015, NEQ)
(EN 1629:2016, NEQ)
(EN 1630:2011, NEQ)
ГОСТ 24033-2018
МКС 91.060.50
Дата введения
1 мая 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН частным учреждением - Центром по сертификации оконной и дверной техники (ЦС ОДТ), Обществом с ограниченной ответственностью "РОТО ФРАНК" (ООО "РОТО ФРАНК"), Обществом с ограниченной ответственностью "ВЕКА Рус" (ООО "ВЕКА Рус"), Обществом с ограниченной ответственностью "ДорХан 21 век" (ООО "ДорХан 21 век")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июня 2018 г. N 53)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2019 г. N 132-ст межгосударственный стандарт ГОСТ 24033-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2019 г.
5 В настоящем стандарте учтены основные нормативные положения следующих европейских стандартов:
- EN 1191:2012 "Окна и двери. Сопротивление поворотному открыванию и закрыванию. Метод испытания" ("Windows and doors - Resistance to repeated opening and closing - Test method", NEQ);
- EN 13126-1:2011 "Скобяные изделия для окон, дверей и высоких окон. Требования и методы испытаний. Часть 1. Требования к скобяным изделиям общего типа" ("Building hardware - Hardware for windows and door height windows - Requirements and test methods - Part 1: Requirements common to all types of hardware", NEQ);
- EN 12046-1:2004 "Воздействующие силы. Метод испытания. Часть 1. Окна" ("Operating forces - Test method - Part 1: Windows", NEQ);
- EN 12046-2:2004 "Воздействующие силы. Метод испытания. Часть 2. Двери" ("Operating forces - Test method - Part 2: Doors", NEQ);
- EN 949:1999 "Окна, двери, рольставни, жалюзи и ставни. Определение стойкости к удару мягким и тяжелым телом" ("Windows and curtain walling, doors, blinds and shutters - Determination of the resistance to soft and heavy body impact for doors", NEQ);
- EN 1627:2011 "Пешеходная дверь с дверной коробкой, окна, перегородки решетки и ставни. Противовзломная прочность. Требования и классификация" ("Pedestrian doorsets, windows, curtain walling, grilles and shutters - Burglar resistance - Requirements and classification", NEQ);
- EN 1628:2011+A1:2015 "Пешеходная дверь, окна, перегородки, решетки и ставни. Противовзломная прочность. Метод определения сопротивления статической нагрузке" ("Pedestrian doorsets, windows, curtain walling, grilles and shutters - Burglar resistance - Test method for the determination of resistance under static loading", NEQ);
- EN 1629:2011 "Входные двери, окна, перегородки, решетки и ставни. Противовзломная прочность. Метод определения сопротивления динамической нагрузке" ("Pedestrian doorsets, windows, curtain walling, grilles and shutters - Burglar resistance - Test method for the determination of resistance under dynamic loading", NEQ);
- EN 1630:2011 "Входные двери, окна, перегородки, решетки и ставни. Противовзломная прочность. Метод определения сопротивления ручному взлому" ("Pedestrian doorsets, windows, curtain walling, grilles and shutters - Burglar resistance - Test method for the determination of resistance to manual burglary attempts", NEQ)
6 ВЗАМЕН ГОСТ 24033-80, ГОСТ 26892-86
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает методы механических испытаний окон, дверей и ворот из различных материалов и различных конструкций в лабораторных условиях.
Настоящий стандарт не распространяется на дополнительно устанавливаемые стопорные устройства (штыревые ограничители, крючки, ригели), а также на элементы крепления, не являющиеся составными компонентами оконного, дверного, воротного элемента, например приспособления для крепления к стене, полу.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 27.002-2015 Надежность в технике. Термины и определения
ГОСТ 162-90 Штангенглубиномеры. Технические условия
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 475-2016 Блоки дверные деревянные и комбинированные. Общие технические условия
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 5088-2005 Петли для оконных и дверных блоков. Технические условия
ГОСТ 5089-2011 Замки, защелки, механизмы цилиндровые. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8925-68 Щупы плоские для станочных приспособлений. Конструкция
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 19091-2012 Замки, защелки, механизмы цилиндровые. Методы испытаний
ГОСТ 23166-99 Блоки оконные. Общие технические условия
ГОСТ 23747-2014 Блоки дверные из алюминиевых сплавов. Общие технические условия
ГОСТ 24866-2014 Стеклопакеты клееные. Технические условия
ГОСТ 30698-2014 Стекло закаленное. Технические условия
ГОСТ 30777-2012 Устройства поворотные, откидные, поворотно-откидные, раздвижные для оконных и балконных дверных блоков. Технические условия
ГОСТ 30826-2014 Стекло многослойное. Технические условия
ГОСТ 30970-2014 Блоки дверные из поливинилхлоридных профилей. Общие технические условия
ГОСТ 31173-2016 Блоки дверные стальные. Технические условия
ГОСТ 31462-2011 Блоки оконные защитные. Общие технические условия
ГОСТ 31814-2012 Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 31462, ГОСТ 31173, ГОСТ 30777, ГОСТ 23166, ГОСТ 27.002, а также следующие термины с соответствующими определениями:
3.1 активный подвижный элемент: Створка окна или полотно двери и ворот, которые открываются первыми посредством изменения положения ручки.
3.2 базовая скорость: Фактическое значение скорости перемещения подвижного элемента при его прямолинейном движении и скорости перемещения ребра закрывания при поворотном движении.
3.3 взломоустойчивые (устойчивые к взлому) защитные изделия: Изделия, установленные в проеме здания, находящиеся в закрытом или запертом состоянии и являющиеся препятствием для проникновения в здание с использованием физической силы и/или с помощью определенного инструмента.
3.4 главная рабочая функция: Наиболее важный из предусмотренных видов или способов функционирования, предназначенный для регулярного использования.
Примечание - Оконные или дверные блоки могут характеризоваться несколькими различными главными рабочими функциями (например, откидывания и сдвигания).
3.5 динамическая (ударная) нагрузка: Нагрузка, создаваемая массой движущегося тела, обладающего определенным значением кинетической энергии, и характеризующаяся быстрым изменением во времени.
3.6 дополнительная рабочая функция: Вспомогательный вид или способ функционирования изделия, предназначенный для нерегулярного использования.
3.7 запирающие устройства: Устройства, предназначенные для удержания оконных створок, полотен дверей и ворот в закрытом положении (замки, защелки и т.д.).
3.8 запорный механизм: Фурнитурный элемент или комплект, удерживающий подвижный элемент в закрытом и зафиксированном положении (система, обеспечивающая блокирование и/или запирание).
3.9 защитные изделия: Оконные и дверные блоки, ворота, имеющие специальные конструктивные решения, предназначенные для защиты от повышенных механических и других видов нагрузок и воздействий.
3.10 испытание: Техническая операция, заключающаяся в определении одной или нескольких характеристик данной продукции, процесса или услуги в соответствии с установленной процедурой (методикой).
3.11 испытания на устойчивость к взлому: Испытания, проводимые для контроля способности изделия выполнять свои функции и сохранять значения параметров в пределах установленных норм во время действия на него определенных факторов.
3.12 класс устойчивости к взлому: Характеристика, определяющая степень сопротивления защитного изделия усилиям, направленным на его взлом.
3.13 метод испытания: Установленные технические процедуры проведения испытаний.
Примечание - Метод испытания предполагает применение определенных принципов и средств, обеспечивающих реализацию целей испытания.
3.14 надежность (безотказность): Свойство изделия сохранять во времени в установленных пределах значения всех параметров, характеризующих способность изделия выполнять требуемые функции в заданных режимах и условиях применения.
3.15 образец продукции: Единица конкретной продукции, используемая в качестве представителя этой продукции при испытаниях, исследованиях.
3.16 общее время испытания: Время с момента начала испытания до момента его завершения или прекращения.
3.17 пассивный подвижный элемент: Створка многостворчатого окна, полотна двери или ворот, которые могут быть открытыми только после открытия активного элемента.
3.18 период покоя: Выраженный в секундах период времени, в течение которого подвижный элемент находится в неподвижном состоянии:
- между периодами движения в разных направлениях;
- между моментом окончания работы какого-либо подвижного элемента и моментом начала работы соответствующего запорного механизма;
- между моментом завершения работы какого-либо запорного механизма и моментом начала движения соответствующего подвижного элемента;
- между двумя циклами.
3.19 подвижный элемент: Элементы окон, дверей и ворот, обладающие в процессе эксплуатации функцией перемещения.
3.20 подцикл: Последовательность рабочих функций, применимая к единственной рабочей функции и/или к перемещению на ограниченное расстояние или ограниченный угол.
Примечание - Если образец для испытаний может при эксплуатации выполнять несколько главных рабочих функций (например, откидывания и сдвигания), то испытательный цикл может подразделяться на соответствующие подциклы. При этом подциклы должны выполняться таким образом, чтобы никакие шаги цикла не повторялись. Все подциклы должны выполняться на одном и том же испытательном образце.
3.21 приводной механизм: Фурнитурный элемент (например, оконная или нажимная дверная ручка), позволяющий пользователю привести в действие запорный механизм и/или подвижный элемент.
3.22 протокол испытаний: Документ, содержащий результаты испытаний и другую информацию, относящуюся к испытаниям.
3.23 рабочая функция: Прямолинейное или поворотное перемещение подвижного элемента.
Примечание - Несколько фурнитурных систем обеспечивают возможность сочетания различных рабочих функций (например, для поворотно-откидного или параллельно-складного окна, в котором комбинируются поворотные и прямолинейные рабочие функции).
3.24 рабочее время испытания на устойчивость к взлому: Время, в течение которого в процессе испытания используют один или несколько инструментов для взлома испытательного образца.
3.25 репрезентативность: Соответствие характеристик изделий в выборке характеристикам всего модельного ряда изделий данного типа.
Примечание - Репрезентативность определяет, насколько возможно распространить результаты испытаний изделий в выборке на всю генеральную совокупность изделий, из которой состоит модельный ряд.
3.26 ребро закрывания: Самое крайнее ребро (условная линия) подвижного элемента, максимально удаленное от оси поворота (вращения).
3.27 результаты испытаний: Полученные при испытаниях значения характеристики продукции.
3.28 средство испытания: Техническое устройство, вещество и/или материал для проведения испытания.
3.29 статическая нагрузка: Нагрузка определенного значения, действующая на заданную зону изделия в течение определенного времени и неизменяемая во времени.
3.30 стойкость к нагрузке: Способность изделия оставаться работоспособной во время и после воздействия определенной нагрузки.
3.31 сторона взлома: Определяемая заказчиком или производителем сторона образца для испытаний, подвергающаяся атаке при взломе.
Примечание - Стороной взлома считают сторону, выходящую на улицу, если перед началом испытаний не оговорено иное.
3.32 типоразмерный ряд: Параметрический ряд однородной продукции, различия которой определяются геометрическими параметрами.
3.33 точка приложения динамической нагрузки (удара): Место на поверхности испытательного образца, к которому прикладывают динамическую нагрузку.
3.34 устойчивость к взлому: Способность защитного изделия оказывать сопротивление силовому проникновению внутрь здания (или способность изделия противостоять достижению полного доступа при воздействии на него статической и ударной нагрузок и/или приложения инструмента).
3.35 условия испытаний: Совокупность воздействующих факторов и/или режимов функционирования продукции при испытаниях.
3.36 ходовая створка (полотно): Створка многостворчатого окна, полотна двери или ворот, которая может быть открыта только после приведения в действие ручки.
3.37 цикл: Серия рабочих процессов.
Примечания
1 Цикл включает в себя открывание какого-либо подвижного элемента [например, отпирание запорного(ных) механизма(ов), перемещение в открытое
