Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 октября 2019 г. N 901-ст

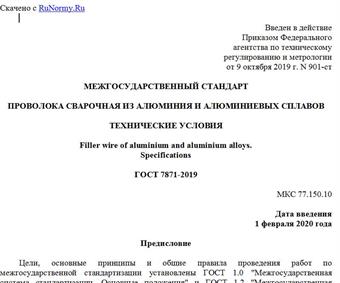

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОВОЛОКА СВАРОЧНАЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Filler wire of aluminium and aluminium alloys.
Specifications

ГОСТ 7871-2019

МКС 77.150.10

Дата введения
1 февраля 2020 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Институт легких материалов и технологий" (ООО "ИЛМиТ"), Обществом с ограниченной ответственностью "Опытный завод "Авиаль" (ООО "ОЗА"), Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия" (Алюминиевая Ассоциация)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2019 г. N 55)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2019 г. N 901-ст межгосударственный стандарт ГОСТ 7871-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2020 г.
5 ВЗАМЕН ГОСТ 7871-75

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты".
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт распространяется на проволоку из алюминия и алюминиевых сплавов, предназначенную для сварки изделий и конструкций из алюминия и алюминиевых сплавов плавлением в среде инертных газов и в вакууме.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.510 Единая система защиты от коррозии и старения. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению
ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3221 Алюминий первичный. Методы спектрального анализа
ГОСТ 3956 Силикагель технический. Технические условия
ГОСТ 6507 Микрометры. Технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 7727 Сплавы алюминиевые. Методы спектрального анализа
ГОСТ 10157 Аргон газообразный и жидкий. Технические условия
ГОСТ 10446 (BCJ 6892-84) Проволока. Метод испытания на растяжение
ГОСТ 11739.1 Сплавы алюминиевые литейные и деформируемые. Методы определения оксида алюминия
ГОСТ 11739.3 Сплавы алюминиевые литейные и деформируемые. Методы определения бериллия
ГОСТ 11739.5 Сплавы алюминиевые литейные и деформируемые. Методы определения ванадия
ГОСТ 11739.6 Сплавы алюминиевые литейные и деформируемые. Методы определения железа
ГОСТ 11739.7 Сплавы алюминиевые литейные и деформируемые. Методы определения кремния
ГОСТ 11739.11 Сплавы алюминиевые литейные и деформируемые. Методы определения магния
ГОСТ 11739.12 Сплавы алюминиевые литейные и деформируемые. Методы определения марганца
ГОСТ 11739.13 Сплавы алюминиевые литейные и деформируемые. Методы определения меди
ГОСТ 11739.17 Сплавы алюминиевые литейные и деформируемые. Методы определения олова
ГОСТ 11739.20 Сплавы алюминиевые литейные и деформируемые. Метод определения титана
ГОСТ 11739.21 Сплавы алюминиевые литейные и деформируемые. Методы определения хрома
ГОСТ 11739.22 Сплавы алюминиевые литейные и деформируемые. Методы определения редкоземельных элементов и иттрия
ГОСТ 11739.23 Сплавы алюминиевые литейные и деформируемые. Методы определения циркония
ГОСТ 11739.24 Сплавы алюминиевые литейные и деформируемые. Методы определения цинка
ГОСТ 11739.25 Сплавы алюминиевые литейные и деформируемые. Методы определения скандия
ГОСТ 12302 Пакеты из полимерных пленок и комбинированных материалов. Общие технические условия
ГОСТ 12697.2 Алюминий. Методы определения магния
ГОСТ 12697.6 Алюминий. Метод определения кремния
ГОСТ 12697.7 Алюминий. Методы определения железа
ГОСТ 12697.8 Алюминий. Методы определения меди
ГОСТ 12697.9 Алюминий. Методы определения цинка
ГОСТ 12697.10 Алюминий. Метод определения титана
ГОСТ 14192 Маркировка грузов
ГОСТ 15846 Продукция, отправляемая в районы Крайнего севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 17065 Барабаны картонные навивные. Технические условия
ГОСТ 17308 Шпагаты. Технические условия
ГОСТ 21132.1 Алюминий и сплавы алюминиевые. Методы определения водорода в твердом металле вакуум-нагревом
ГОСТ 24054 Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования
ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку

3 Сортамент

Размеры проволоки и предельные отклонения по ним должны соответствовать указанным в таблице 1.

Таблица 1

Размеры и допуски для сварочной проволоки

Номинальный диаметр, мм Предельные отклонения по диаметру, мм
Нормальная точность Повышенная точность
0,80 - 1,60 -0,060 -0,030
1,61 - 3,15 -0,080 -0,040
3,16 - 4,00 -0,090 -0,050
4,01 - 5,00 -0,096 -0,060
5,01 - 11,00 -0,096 -0,080
Примечание - Типовые диаметры сварочной проволоки: 0,80; 1,00; 1,20; 1,40; 1,60; 1,80; 2,00; 2,24; 2,50; 2,80; 3,00; 3,15; 3,50; 4,00; 4,50; 5,00; 5,60; 6,00; 6,30; 7,10; 8,00; 9,00 мм.

Условное обозначение проволоки при заказе в нормативной или технической документации указывают по схеме:



Примечание - Допускается в условных обозначениях после слова "проволока" указывать товарный знак предприятия-изготовителя.

Примеры условных обозначений:
Проволока прессованная (П) из алюминиевого сплава марки СвАМц, в нагартованном состоянии, диаметром 5,0 мм, в бухте (БТ):

Проволока П.СвАМц 5,0 x БТ ГОСТ 7871-2019

Проволока тянутая, диаметром 4,0 мм, на катушке (БР):

Проволока СвАМц 4,0 x БР ГОСТ 7871-2019

Проволока тянутая из алюминиевого сплава марки СвАМг5, в отожженном состоянии (М), диаметром 4,0 мм повышенной точности (П), в бухте (БТ):

Проволока СвАМг5.М 4,0П x БТ ГОСТ 7871-2019

Проволока тянутая из алюминиевого сплава марки СвАМц, в нагартованном состоянии, диаметром 3,15 мм, в прутках (ПР), длиной 800 мм:

Проволока СвАМц 3,15 (800) x ПР ГОСТ 7871-2019

Проволока тянутая из алюминиевого сплава марки СвАМг6, в нагартованном состоянии, диаметром 1,2 мм, повышенной точности (П), на катушке (БР):

Проволока СвАМг6 1,2П x БР ГОСТ 7871-2019

Проволока тянутая из алюминиевого сплава марки СвАМг61, в нагартованном состоянии, диаметром 1,6 мм, в бочках (БЧ):

Проволока СвАМг61 1,6 x БЧ ГОСТ 7871-2019

4 Технические требования

4.1 Проволоку следует изготавливать в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке, из алюминия и алюминиевых сплавов, химический состав которых указан в таблицах 2 и 3.

Таблица 2

Химический состав алюминия и алюминиевых сплавов
для изготовления проволоки

Обозначение марки сплава Массовая доля элементов, %
Основные компоненты Примеси, не более
Алюминий Магний Марганец Железо Кремний Титан Бериллий Цирконий Железо Кремний Цинк Медь Магний Прочие примеси Сумма всех примесей
(Al) (Mg) (Mn) (Fe) (Si) (Ti) (Be) (Zr) (Fe) (Si) (Zn) (Cu) (Mg)
СвА99 Не менее 99,99 - - - - - - - 0,003 0,003 0,003 0,003 - 0,001 0,010
СвА97 Не менее 99,97 - - - - - - - 0,015 0,015 - 0,005 - 0,01 0,03
СвА85Т Остальное - - - - 0,2 - 0,5 - - 0,04 0,04 0,02 0,01 0,01 - 0,08
СвА5 Не менее 99,5 - - 0,2 - 0,35 0,1 - 0,25 - - - - - - 0,015 - 0,05 0,5
СвАМц Остальное - 1,0 - 1,5 0,3 - 0,5 0,2 - 0,4 - - - - - 0,1 0,2 0,05 0,1 1,35
СвАМг3 Остальное 3,2 - 3,8 0,3 - 0,6 - 0,5 - 0,8 - - - 0,5 Титан 0,15 0,2 0,05 - 0,1 0,85
СвАМг5 Остальное 4,8 - 5,8 0,5 - 0,8 - - 0,1 - 0,2 0,002 - 0,005 - 0,4 0,4 0,2 0,05 - 0,1 1,4
Св1557 Остальное 4,5 - 5,5 0,2 - 0,6 - - Хром 0,07 - 0,15 0,002 - 0,005 0,2 - 0,35 0,3 0,15 - 0,05 - 0,1 0,6
СвАМг6 Остальное 5,8 - 6,8 0,5 - 0,8 - - 0,1 - 0,2 0,002 - 0,005 - 0,4 0,4 0,2 0,1 - 0,1 1,2
СвАМг61 Остальное 5,5 - 6,5 0,8 - 1,1 - - - 0,0001 - 0,0003 0,002 - 0,12 0,4 0,4 0,2 0,05 - 0,1 1,15
Св1577пч Остальное 5,5 - 6,5 0,5 - 0,8 - - Хром 0,1 - 0,2 - 0,15 - 0,25 0,15 0,1 0,1 0,1 - 0,05 0,5
СвАМг63 Остальное 5,8 - 6,8 0,5 - 0,8 - - - 0,002 - 0,005 0,15 - 0,35 0,05 0,05 0,05 0,05 - 0,01 0,15
СвАК5 Остальное - - - 4,5 - 6,0 0,1 - 0,2 - - 0,6 - Цинк и олово 0,1 0,2 - 0,1 1,0
СвАК10 Остальное - - - 7,0 - 10,0 - - - 0,6 Титан 0,15 0,2 0,1 0,10 0,1 1,1
Св1201 Остальное Медь 6,0 - 6,8 0,2 - 0,4 - Ванадий 0,05 - 0,15 0,1 - 0,2 - 0,1 - 0,25 0,15 0,08 0,05 - 0,02 0,01 0,3
Примечания 1 В алюминиевых сплавах, кроме марок СвАМг3, СвАК5, СвАК10, соотношение массовой доли железа к массовой доле кремния должно быть более единицы. 2 По требованию потребителя проволоку изготавливают из сплава марки СвАК5 с массовой долей железа не более 0,3% и маркируют дополнительно заглавной буквой У, добавляя ее после обозначения марки сплава (СвАК5У). 3 Графа "Прочие примеси" содержит примеси, нормы которых не указаны в таблице 2.

Таблица 3

Химический состав алюминиевых сплавов
для изготовления проволоки

Обозначение марки сплава Массовая доля элемента, %
Алюминий Кремний Железо Медь Марганец Магний Хром Цинк Титан Бериллий Цирконий Церий Скандий Прочие элементы
(Al) (Si) (Fe) (Cu) (Mn) (Mg) (Cr) (Zn) (Ti) (Be) (Zr) (Ce) (Sc) каждый сумма
Св1570 Остальное 0,2 0,3 0,1 0,2 - 0,6 5,3 - 6,3 - 0,1 0,01 - 0,05 0,0002 - 0,0050 0,05 - 0,15 - 0,17 - 0,27 0,05 0,15
Св1571 Остальное 0,2 0,3 0,15 0,3 5,8 - 6,8 0,05 - 0,15 0,2 0,02 - 0,05 0,0005 - 0,005 0,05 - 0,15 0,001 - 0,01 0,2 - 0,5 0,05 0,15
Св1575 Остальное 0,01 - 0,1 0,02 - 0,15 0,02 - 0,1 0,3 - 0,7 5,5 - 6,1 0,02 - 0,12 Никель 0,06 0,01 - 0,06 0,0003 - 0,005 0,18 - 0,25 Бор 0,01 0,20 - 0,28 0,05 0,1
