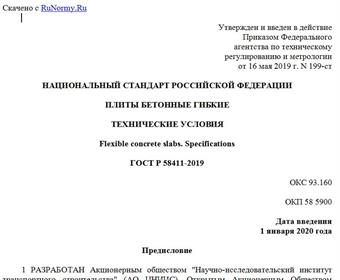

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 мая 2019 г. N 199-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛИТЫ БЕТОННЫЕ ГИБКИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Flexible concrete slabs. Specifications
ГОСТ Р 58411-2019
ОКС 93.160
ОКП 58 5900
Дата введения
1 января 2020 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский институт транспортного строительства" (АО ЦНИИС), Открытым Акционерным Обществом "Трансмост" (ОАО "Трансмост") и Обществом с ограниченной ответственностью "Спецпром 1" (ООО "Спецпром 1")
2 ВНЕСЕН Техническим комитетом ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 мая 2019 г. N 199-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на гибкие бетонные плиты (далее - плиты), состоящие из бетонных блоков, соединенных гибкими связями, и предназначенные для сооружения гибких бетонных покрытий для укрепления берегов искусственных и естественных водотоков и водоемов, укрепления откосов дорожных насыпей, укрепления откосов защитных и регуляционных сооружений, для защиты подводных переходов трубопроводов, защиты дна акваторий портов, дополнительной защиты кабельных трасс, прокладываемых через водные преграды, сооружения временных противопаводковых укреплений, защиты гребней плотин и дамб от размыва при переливе, сооружении каналов, канав и стоков, защиты дна отстойников и прочих видов искусственных сооружений.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 7473 Смеси бетонные. Технические условия
ГОСТ 8267 Щебень и гравий из плотных горных пород для строительных работ. Технические условия
ГОСТ 8736 Песок для строительных работ. Технические условия
ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060 Бетоны. Методы определения морозостойкости
ГОСТ 10178 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10181 Смеси бетонные. Методы испытаний
ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 18105 Бетоны. Правила контроля и оценки прочности
ГОСТ 22266 Цементы сульфатостойкие. Технические условия
ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 23732 Вода для бетонов и строительных растворов. Технические условия
ГОСТ 24211 Добавки для бетонов и строительных растворов. Общие технические условия
ГОСТ 25552 Изделия крученые и плетеные. Методы испытаний
ГОСТ 26433.0 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 27006 Бетоны. Правила подбора состава
ГОСТ 30055 Канаты из полимерных материалов и комбинированные. Технические условия
ГОСТ 31108 Цементы общестроительные. Технические условия
ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования
ГОСТ 31424 Материалы строительные нерудные из отсевов дробления плотных горных пород при производстве щебня. Технические условия
ГОСТ Р 57997 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия
СП 41.13330.2012 Бетонные и железобетонные конструкции гидротехнических сооружений
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и сводов правил информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 гибкое бетонное покрытие: Волногасящее и противоразмывное покрытие грунтового откоса инженерного сооружения, работающее по принципу гибкого экрана, собираемое из гибких бетонных плит.
3.2 гибкая бетонная плита: Бетонная плита, являющаяся секцией гибкого бетонного покрытия.
4 Типы, основные параметры и размеры
4.1 Плиты обозначают марками, состоящими из буквенно-цифровых групп, разделенных дефисом.
Первая группа содержит сокращенное буквенное наименование плиты - ГБП.
Во второй группе приводят номер модели плиты, соответствующий ее толщине в миллиметрах.
Пример условного обозначения гибкой бетонной плиты модели 150 (толщиной 150 мм):
ГБП-150
4.2 Плита состоит из бетонных блоков, соединенных между собой замоноличенным в них арматурным синтетическим канатом.
По периметру плита должна иметь строповочные петли, предназначенные для производства погрузочно-разгрузочных работ.
В свободном состоянии (без нагрузки) строповочные петли не должны возвышаться над плоскостью плиты.
В плитах должно быть предусмотрено три вида встроенных узлов крепления в виде соединительных петель, монтажных канатов и закладных деталей, предназначенных для объединения плит в гибкое бетонное покрытие. В одной плите должно быть заключено хотя бы два вида встроенных узлов. Для скрепления плит под водой применяется специальная клипса, проходящая через зазор между бетонными блоками с зацепом за арматурный канат.
Строповочные и соединительные петли должны формироваться выпусками из плиты арматурного синтетического каната.
Монтажные канаты образуют путем укладки в формообразующую оснастку четырех отрезков синтетического каната.
4.3 Конструктивная схема плиты приведена на рисунке 1.
1 - соединительная петля; 2 - закладная деталь;
3 - бетонный блок; 4 - арматурный синтетический канат;
5 - монтажный канат; 6 - строповочная петля
Рисунок 1 - Гибкая бетонная плита
4.4 Плиты изготовляют двух моделей, различающихся размерами и формой бетонных блоков.
4.5 Основные параметры плит должны соответствовать приведенным в таблице 1.
Таблица 1
Параметр Номер модели гибкой бетонной плиты
150 240
Длина, мм 2785 +/- 10
Ширина, мм 1260 +/- 6
Толщина, мм 150 +/- 8 240 +/- 12
Габаритная площадь, м2 3,5 +/- 0,01
Объем бетона, м3 0,34 0,52
Габаритный объем бетона, м3 0,53 0,84
Масса, кг 831 +/- 24 1224 +/- 53
Примечание - Размеры плит даны с учетом максимального прижатия строповочных петель к периферийным бетонным блокам.
4.6 Блоки плит подразделяются на типы: 150 и 240 - в зависимости от номера модели плиты, для которой они предназначены.
Форма и размеры блоков плит должны соответствовать приведенным на рисунке 2 и в таблице 2.
Рисунок 2 - Схема квадратного блока гибкой бетонной плиты
Таблица 2
В миллиметрах
Тип блока a1 a2 b1 b2
150 200 260 120 30
240 190 190 120 120
В месте выпуска соединительной петли угол блока срезается в плане фаской размером 78 x 78 мм.
4.7 Рекомендуемая схема укладки арматурного синтетического каната, монтажного каната и закладных деталей в формообразующую оснастку приведена на рисунке 3.
Рисунок 3 - Схема укладки арматурного каната,
монтажных канатов и закладных деталей в оснастку
4.8 Образованные в процессе укладки арматурного синтетического каната соединительные петли должны иметь размер, достаточный для пропуска стержня диаметром не менее 30 мм, и не должны выступать за габариты плиты. Точные размеры соединительных петель определяют по требованию потребителя.
4.9 Монтажный канат должен выступать за периметр плиты не менее чем на 400 мм.
4.10 Закладная деталь располагается на наклонной грани лицевой поверхности блока плиты.
5 Технические требования
5.1 Плиты изготовляют в соответствии с требованиями настоящего стандарта и утвержденной в установленном порядке технологической документации.
5.2 Гибкие бетонные плиты подлежат изготовлению в формах, обеспечивающих соблюдение установленных настоящим стандартом требований к их качеству и точности геометрических размеров.
5.3 Минимально допустимый защитный слой бетона над арматурным синтетическим канатом лицевой поверхности блока плиты, согласно СП 41.13330.2012, должен составлять 50 мм.
5.4 Расчетный срок службы плит составляет не менее 100 лет со дня изготовления.
5.5 Требования к бетону
5.5.1 Блоки плит следует изготавливать из тяжелого бетона, соответствующего ГОСТ 26633 и настоящему стандарту.
5.5.2 Класс бетона блоков по прочности на сжатие должен быть не менее B30. В зависимости от условий эксплуатации в соответствии с Техническим заданием Заказчика - B40.
5.5.3 Нормируемая отпускная прочность бетона должна составлять не менее 80% от класса бетона по прочности на сжатие.
5.5.4 Марка бетона блоков по морозостойкости по ГОСТ 10060 должна быть не менее F2300.
5.5.5 Марка бетона блоков по водонепроницаемости по ГОСТ 12730.5 должна быть не менее W8.
5.5.6 При изготовлении плит, предназначенных для эксплуатации в агрессивных средах (сульфаты, хлориды и другие), назначаются дополнительные требования к бетону согласно ГОСТ 31384.
5.5.7 По желанию потребителя бетонные блоки могут быть изготовлены с учетом дополнительных требований, предъявляемых СП 41.13330.2012 к бетону плит гидротехнических сооружений.
5.5.8 Для приготовления бетона следует применять следующие материалы, соответствующие требованиям ГОСТ 26633:
- цемент по ГОСТ 10178, ГОСТ 31108 и ГОСТ 22266;
- песок природный средний или крупный по ГОСТ 8736;
- щебень, щебень из гравия и гравий из плотных горных пород по ГОСТ 8267;
- вода по ГОСТ 23732;
- добавки для бетона по ГОСТ 24211.
5.5.9 Допускается в качестве мелкого и крупного заполнителя применять песок и щебень из отсевов дробления по ГОСТ 31424, пригодные для приготовления бетона согласно ГОСТ 26633.
5.5.10 Содержание в песке пылевидных и глинистых частиц не должно превышать 2% по массе.
5.5.11 Наибольшая крупность щебня должна быть не более 20 мм, содержание пылевидных и глинистых частиц в щебне - не более 1% по массе.
Марка щебня по морозостойкости должна быть не ниже F300.
Марка щебня по дробимости должна быть:
- не менее 1000 - для щебня из изверженных пород;
- не менее 800 - для щебня из метаморфических и осадочных пород.
