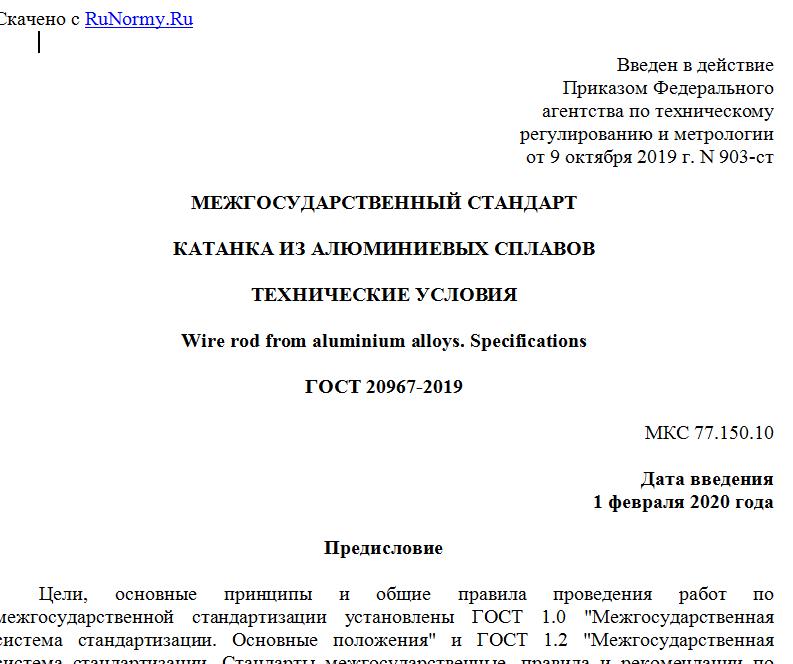

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 октября 2019 г. N 903-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАТАНКА ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wire rod from aluminium alloys. Specifications
ГОСТ 20967-2019
МКС 77.150.10
Дата введения
1 февраля 2020 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "РУСАЛ ИТЦ" (ООО "РУСАЛ ИТЦ", Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия" (Алюминиевой Ассоциацией)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 августа 2019 г. N 121-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2019 г. N 903-ст межгосударственный стандарт ГОСТ 20967-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2020 г.
5 ВЗАМЕН ГОСТ 20967-75
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
1 Область применения
1.1 Настоящий стандарт распространяется на катанку из алюминиевых сплавов, произведенную способами непрерывного литья и прокатки (ЛП) или совмещенным способом непрерывного литья и прокатки-прессования (СЛиПП), предназначенную для изготовления проволоки или другой продукции электротехнического назначения.
1.2 Стандарт устанавливает требования к химическому составу, механическим и электрическим свойствам катанки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 3221-85 Алюминий первичный. Методы спектрального анализа
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 7229-76 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
ГОСТ 11069-2001 Алюминий первичный. Марки
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 25086-2011 Цветные металлы и их сплавы. Общие требования к методам анализа
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 бухта: Один отрезок катанки.
3.2 партия: Товар, сформированный по одному транспортному документу.
3.3 состояние поставки: Комплекс физико-механических свойств товарной (конечной) продукции, сформированный в производственном процессе или с применением дополнительной термической обработки.
4 Марки и размеры
4.1 Катанку из алюминиевых сплавов производят марок: АВЕ, АВЕ-Т1, АВЕ-Т4, АЦЕ, АЦЕ-О, 8030, 8030-О, 8176, 8176-О.
4.2 Номинальные диаметры катанки, предельные отклонения от них и овальность должны соответствовать указанным в таблице 1.
Таблица 1
Диаметры катанки и предельные отклонения от них
В миллиметрах
Номинальный диаметр Предельное отклонение от диаметра катанки Овальность, не более
9,0 +/- 0,3 0,4
9,5 +/- 0,3 0,4
11,5 +/- 0,4 0,6
12,0 +/- 0,4 0,6
14,0 +/- 0,5 0,6
15,0 +/- 0,5 0,6
4.3 По согласованию между потребителем и изготовителем допускается производить катанку других номинальных диаметров, при этом предельные отклонения должны соответствовать ближайшему большему размеру, указанному в таблице 1.
4.4 Катанка поставляется в нетермообработанном или термообработанном состояниях. При производстве катанки с термообработкой (отжигом) к условному обозначению катанки добавляется буква "О". Катанка марки АВЕ поставляется без термообработки или в состояниях Т1 и Т4. Состояние Т1 - катанка закаленная в процессе прокатки на прокатном стане и естественно состаренная, Т4 - катанка закаленная после прокатки отдельным процессом в термических печах и естественно состаренная.
Примеры условных обозначений:
Катанка из алюминиевого сплава марки 8176, диаметром 9,5 мм, без термообработки:
Катанка 8176-9,5 ГОСТ 20967-2019;
Катанка из алюминиевого сплава марки АЦЕ, диаметром 9,5 мм, в термообработанном состоянии:
Катанка АЦЕ-9,5-0 ГОСТ 20967-2019;
Катанка из алюминиевого сплава марки АВЕ, диаметром 12,0 мм, в состоянии поставки Т4:
Катанка АВЕ-12,0-Т4 ГОСТ 20967-2019.
5 Технические требования
5.1 Катанку производят в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
5.2 Катанку производят из первичного алюминия марок не ниже А5Е по ГОСТ 11069.
5.3 Химический состав катанки из алюминиевых сплавов должен соответствовать значениям, указанным в таблице 2.
Таблица 2
Химический состав катанки из алюминиевых сплавов
В процентах
Марка катанки Массовая доля элементов
Si Fe Cu Mg Zn Ga Zr B Сумма Ti, V, Mn, Cr Примеси Al
каждая сумма
АВЕ 0,45 - 0,6 0,35 - 0,70 0,05 0,4 - 0,6 0,05 0,03 - 0,03 0,015 0,05 0,15 Основа
АЦЕ 0,08 0,15 - 0,30 0,01 0,02 0,02 0,03 0,2 - 0,45 0,005 0,015 0,03 0,15 Основа
8030 0,10 0,30 - 0,8 0,15 - 0,30 0,03 0,03 0,03 - 0,001 - 0,04 0,015 0,03 0,10 Основа
8176 0,03 - 0,15 0,40 - 1,0 0,03 0,03 0,03 0,03 - 0,03 0,015 0,03 0,15 Основа
5.4 В катанке не допускается наличие посторонних включений, закатанных оксидных плен, пустот, которые могут привести к нарушению процесса переработки у потребителя. Катанка по всей длине должна иметь чистую, ровную, гладкую поверхность. На поверхности катанки не допускаются следующие виды дефектов:
- металлургического характера (шлаковые, оксидные включения, раковины);
- литья и проката (разрывы, трещины, заусенцы, закаты, прирезы);
- забоины, царапины, механические повреждения, размеры которых (глубина или высота) превышают предельные отклонения от номинального диаметра, указанные в таблице 1;
- сварные швы, участки зачистки дефектов поверхности.
5.5 Механические свойства катанки должны соответствовать значениям, указанным в таблице 3. Для термообработанной катанки испытания проводят не ранее чем через трое суток после окончания термообработки.
Таблица 3
Механические свойства катанки
Марка катанки Временное сопротивление, МПа Относительное удлинение, не менее, %
АВЕ 130 - 200 12
АВЕ-Т1 170 - 210 15
АВЕ-Т4 150 - 190 20
АЦЕ 130 - 200 8
АЦЕ-О 120 - 160 12
8030 100 - 150 12
8030-О 60 - 110 32
8176 100 - 150 12
8176-О 60 - 110 32
5.6 Удельное электрическое сопротивление катанки должно соответствовать значениям, указанным в таблице 4. Для термообработанной катанки испытания проводят не ранее чем через трое суток после окончания термообработки.
Таблица 4
Удельное электрическое сопротивление катанки
Марка катанки Удельное электрическое сопротивление, Ом·мм2/м, при 20 °C, не более
АВЕ 0,0360
АВЕ-Т1 0,0340
АВЕ-Т4 0,0340
АЦЕ 0,0350
АЦЕ-О 0,0285
8030 0,0287
8030-О 0,0286
8176 0,0287
8176-О 0,0286
5.7 Катанка должна выдерживать технологическую пробу волочением, при этом не должно быть более одного обрыва на две тонны катанки по дефектам металлургического характера (шлаковые, оксидные включения, раковины).
5.8 Катанка поставляется в бухтах одним отрезком массой от 1500 до 4000 кг. Рекомендуемая масса бухт от 1800 до 2000 кг. Допускается отгрузка бухт массой от 900 до 1500 кг в количестве не более 10% числа бухт поставляемой партии. Габариты рекомендуемой бухты должны соответствовать следующим значениям: высота - (850 +/- 30) мм, внешний диаметр - не более 1420 мм, внутренний диаметр - (560 +/- 25) мм.
По согласованию между потребителем и изготовителем допускается устанавливать иные требования к габаритам и массе бухт.
5.9 Катанка должна быть намотана в бухты одним отрезком без образования петель, перепутывания, перехлестывания и залипания витков, препятствующих свободной размотке при ее отдаче. Все бухты должны иметь вид цилиндра (рисунок 1). Стандартный тип намотки - плотная намотка, виток к витку. По согласованию между потребителем и изготовителем допускается поставлять катанку с рыхлой намоткой.
Направление намотки - это направление внешнего свободного конца катанки (рисунок 1). По умолчанию бухты поставляют с направлением намотки по часовой стрелке, маркировку намотки не проводят. По согласованию между потребителем и изготовителем допускается поставлять бухты с вертикальной осью с направлением намотки "по часовой стрелке" или "против часовой стрелки" и соответствующей маркировкой намотки как указано на рисунке 1.
