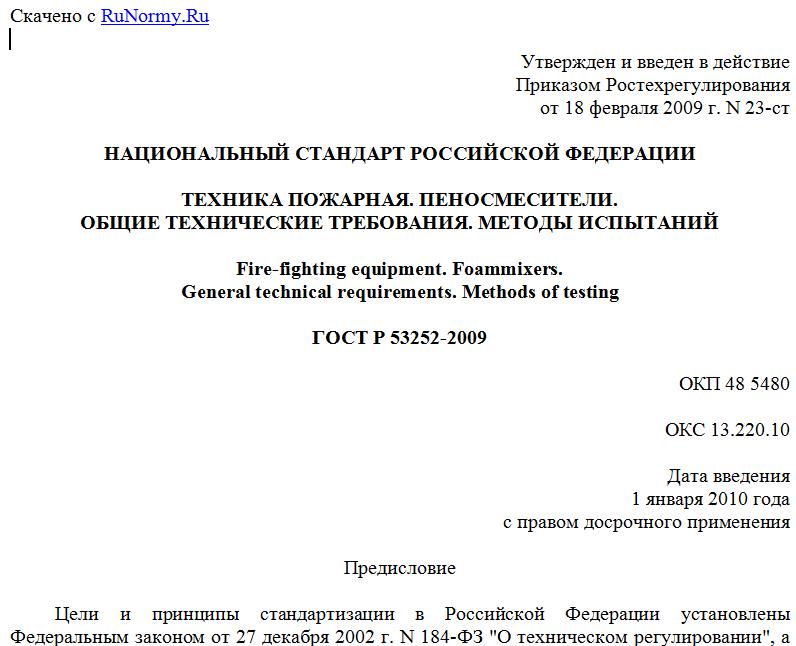

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 23-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ. ПЕНОСМЕСИТЕЛИ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire-fighting equipment. Foammixers.
General technical requirements. Methods of testing
ГОСТ Р 53252-2009
ОКП 48 5480
ОКС 13.220.10
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 23-ст.
В настоящем стандарте учтены требования международного стандарта EN 137:2006 "Защитные дыхательные устройства. Автономный дыхательный аппарат открытого цикла со сжатым воздухом с полнолицевой лицевой частью. Требования, испытания, маркировка".
4. Взамен ГОСТ Р 50408-92.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на пеносмесители, которые предназначены для получения водного раствора пенообразователя, применяемого для образования пены в воздушно-пенных стволах СВП (СВПК, СВПП) и генераторах пены средней кратности ГПС.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и классификаторы:
ГОСТ Р 50588-93. Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний.
ГОСТ 2.601-95. ЕСКД. Эксплуатационные документы.
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности.
ГОСТ 9.014-78. ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования.
ГОСТ 15.201-2001. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения.
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия.
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия.
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
ГОСТ 14192-77. Маркировка грузов.
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ГОСТ 16093-81. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором.
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения.
ГОСТ 17756-72. Пробки резьбовые со вставками с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры.
ГОСТ 17757-72. Пробки резьбовые со вставками с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры.
ГОСТ 17763-72. Кольца резьбовые с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры.
ГОСТ 17764-72. Кольца резьбовые с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры.
ГОСТ 18925-73. Пробки резьбовые с насадками с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры.
ГОСТ 18926-73. Пробки резьбовые с насадками с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры.
ГОСТ 18929-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры.
ГОСТ 18930-73. Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры.
ГОСТ 24705-81. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.
ГОСТ 28352-89. Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Государственные стандарты", который опубликован по состоянию на 1 января текущего года, и по ежегодно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями, обозначениями и сокращениями:
3.1. Пеносмеситель: устройство, предназначенное для получения водного раствора пенообразователя (далее - ПО).
3.2. Дозатор: устройство, используемое в пеносмесителе и предназначенное для дозирования (ввода требуемого количества) пенообразователя (добавок) в поток воды.
3.3. Ствол пожарный воздушно-пенный: ручной пожарный ствол, предназначенный для формирования и направления струй воздушно-механической пены низкой кратности или низкой и средней кратности при тушении пожаров.
3.4. Ствол воздушно-пенный (СВП): ручной пожарный ствол, предназначенный для формирования и направления струй воздушно-механической пены низкой кратности.
3.5. Ствол воздушно-пенный комбинированный (СВПК): комбинированный ручной пожарный ствол, предназначенный для формирования и направления струй воздушно-механической пены как низкой, так и средней кратности.
3.6. Ствол воздушно-пенный перекрывной (СВПП): ручной пожарный ствол с перекрывным устройством.
3.7. Генератор пены средней кратности: (ГПС).
3.8. Расход раствора пенообразователя: количество раствора, проходящее через пеносмеситель за определенное время.
3.9. Рабочее давление: давление, МПа (), при котором обеспечивается работоспособность пеносмесителя.
3.10. Кратность пены: отношение объема пены к объему раствора ПО, содержащегося в пене.
3.11. Эжектирующее устройство: устройство, обеспечивающее подачу ПО, который смешивается с подаваемым потоком воды, образуя водный раствор ПО.
3.12. Демпфер: устройство или приспособление, предназначенное для поглощения энергии колебаний либо уменьшения их амплитуды.
3.13. Ширина клыка: по ГОСТ 28352.
3.14. Условный проход (DN): приближенное числовое обозначение внутреннего диаметра, общее для всех присоединяемых компонентов трубопроводных систем, не являющееся измеряемой величиной.
4. Классификация, номенклатура показателей
4.1. Пеносмесители классифицируются в зависимости от конструктивных особенностей и основных параметров и могут быть с нерегулируемым (ПС, рис. А1, Приложение А) и регулируемым (ПСД, рис. А2, Приложение А) дозированием:
пеносмесители типа ПС должны обеспечивать дозирование пенообразователя (6,0 +/- 1,2)%;
пеносмесители типа ПСД должны обеспечивать дозирование пенообразователя 2; 3; 4; 5 и 6%.
4.2. Пеносмесители в зависимости от числа воздушно-пенных стволов или генераторов пены средней кратности, подключаемых для совместной работы, могут иметь следующие типоразмеры:
0,5 - ствол СВПК-2 или один генератор ГПС-200;
1 - ствол СВП (СВПК-4) или один генератор ГПС-600;
2 - ствол СВПП-8 или два генератора ГПС-600.
4.3. Для пеносмесителей устанавливается номенклатура показателей назначения, которые следует включать в соответствующие нормативные документы и техническую документацию (далее - ТД):
диапазон рабочих давлений перед пеносмесителем, МПа ();
диапазон рабочих давлений за пеносмесителем, МПа ();
дозирование пенообразователя, %;
расход раствора пенообразователя, ;
условный проход соединительных головок, DN.
4.4. Номенклатура показателей пеносмесителей может дополнительно включать в себя показатели, установленные изготовителем, и не указанные в 4.3 настоящего стандарта.
5. Общие технические требования
5.1. Пеносмесители следует изготавливать в соответствии с требованиями настоящего стандарта.
5.2. Основные показатели и характеристики
5.2.1. Показатели назначения пеносмесителей должны иметь значения, соответствующие указанным в таблице 1.
Таблица 1
-----------------------T--------------------------------------------------¬
¦ Показатель ¦ Тип пеносмесителя ¦
¦ +--------T--------T---------T----------T-----------+
