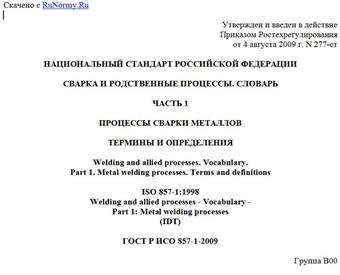

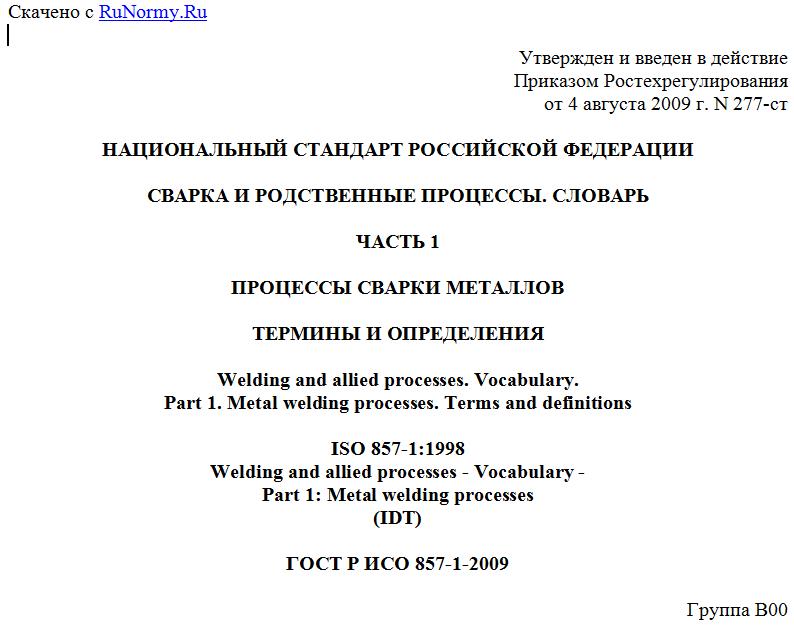

Утвержден и введен в действие
Приказом Ростехрегулирования
от 4 августа 2009 г. N 277-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАРКА И РОДСТВЕННЫЕ ПРОЦЕССЫ. СЛОВАРЬ
ЧАСТЬ 1
ПРОЦЕССЫ СВАРКИ МЕТАЛЛОВ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Welding and allied processes. Vocabulary.
Part 1. Metal welding processes. Terms and definitions
ISO 857-1:1998
Welding and allied processes - Vocabulary -
Part 1: Metal welding processes
(IDT)
ГОСТ Р ИСО 857-1-2009
Группа В00
ОКС 25.160.10
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Санкт-Петербургским государственным политехническим университетом (СПбГПУ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 августа 2009 г. N 277-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 857-1:1998 "Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов" (ISO 857-1:1998. Welding and allied processes - Vocabulary - Part 1: Metal welding processes).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов их переводы, сведения о которых приведены в дополнительном Приложении А.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 857-1:1998 разработан ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 7 "Термины и определения".
Это второе издание отменяет и заменяет первое издание (ИСО 857:1990), которое подверглось пересмотру.
Стандарты серии ИСО 857 включают в себя следующие части, объединенные под общим названием "Сварка и родственные процессы. Словарь":
- часть 1. Процессы сварки металлов;
- часть 2. Процессы пайки.
Основанием для пересмотра ИСО 857:1990 являлись следующие причины:
- ограничение данной части ИСО 857 процессами сварки;
- добавление новых процессов и терминов, относящихся к процессам/технологиям;
- более систематическое структурирование процессов сварки по сравнению с предыдущей редакцией ИСО 857 с использованием физических характеристик сварки давлением и сварки плавлением;
- введение энергоносителя как классифицирующего признака.
Примечание. Объяснение структуры раздела 4 "Процессы сварки металлов".
Раздел 4 разделен на два подраздела:
- 4.1. Сварка давлением;
- 4.2. Сварка плавлением.
В обоих подразделах третья цифра в подпункте указывает порядковый номер энергоносителя согласно 3.2, а четвертая цифра является порядковым номером процесса внутри этого подпункта.
Пример 1
4.1.6.3 холодная сварка выдавливанием
-
Цифра 6 (подчеркнутая) относится к носителю энергии "движение массы".
Пример 2
4.2.3.2 ацетиленокислородная сварка (311)
-
Цифра 3 (подчеркнутая) относится к носителю энергии "газ".
Такая структура позволит пользователю этой части ИСО 857
систематизированно просматривать процессы, относящиеся к определенному
энергоносителю.
Числа в круглых скобках, следующие за названием процесса, относятся к нумерации согласно ИСО 4063. Большинство определений сопровождаются схематическими рисунками, приведенными в качестве примеров.
В определенных случаях рисунки показывают условия до и после сварки.
На этих рисунках стрелки имеют следующее значение:
движение инструмента;
движение свариваемой детали;
направление силы.
1. Область применения
Настоящий стандарт определяет процессы сварки металлов и относящиеся к ним термины.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 4063:1998. Сварка и родственные процессы. Перечень и условные обозначения процессов
ИСО 13916:1996. Сварка. Руководство по измерению температуры предварительного подогрева, температуры между проходами и температуры подогрева при выдержке, возникающей при прерывании процесса сварки.
3. Основные термины
3.1. Сварка металлов: технологический процесс соединения металла(ов) при таком нагреве и/или давлении, в результате которого получается непрерывность структуры соединяемого(ых) металла(ов).
Примечания. 1. Может использоваться или не использоваться присадочный металл, температура плавления которого того же порядка, что и у основного металла(ов); результатом сварки является сварное соединение.
2. Это определение включает в себя также наплавку.
3.1.1. Сварка давлением: сварка, осуществляемая приложением внешней силы и сопровождаемая пластическим деформированием сопрягаемых поверхностей, обычно без присадочного металла.
Примечание. Сопрягаемые поверхности можно нагревать, чтобы облегчить получение соединения.
3.1.2. Сварка плавлением: сварка, осуществляемая оплавлением сопрягаемых поверхностей без приложения внешней силы; обычно, но необязательно, добавляется расплавленный присадочный металл.
3.1.3. Наплавка (сваркой): создание сваркой слоя металла на детали для получения желаемых свойств или размеров.
3.1.4. Соединение (сваркой): создание сваркой непрерывной связи двух или более деталей.
Примечание. Этот термин введен, чтобы отличать по цели сварку от наплавки.
3.2. Энергоноситель: физическое явление, при котором образуется необходимая для сварки энергия путем передачи или путем превращения внутри детали(ей).
Примечания. 1. В разделе 4 используют следующие энергоносители:
1 - твердое тело;
2 - жидкость;
3 - газ;
4 - электрический разряд;
5 - излучение;
6 - движение массы;
7 - электрический ток;
8 - прочие.
2. При сварке с использованием твердого тела, жидкости, газа или электрического разряда теплота, необходимая для сварки, вводится в деталь(и). При сварке лучом, движением массы или электрическим разрядом теплота (или механическая энергия при холодной сварке давлением) образуется в результате превращения энергии в самой детали.
В случае твердого тела, жидкости или газа решающим фактором является их энтальпия. При электрическом разряде и прохождении электрического тока энергия переносится движущимися заряженными частицами в зону сварки. В случае электрического разряда это происходит с помощью плазмы или искр, а в случае прохождения тока - за счет электрического нагрева, при этом ток возникает благодаря индукции или протекает за счет электропроводности.
Излучение - это распространение энергии, то есть рассеивание волн света или заряженных частиц. В случае движения массы определяющими факторами
