Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 октября 2009 г. N 455-ст

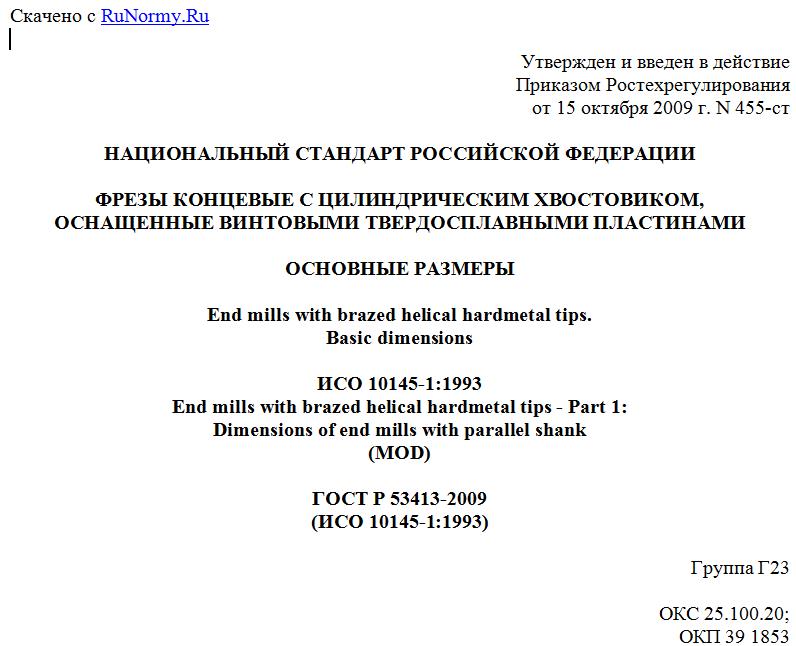

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФРЕЗЫ КОНЦЕВЫЕ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ,
ОСНАЩЕННЫЕ ВИНТОВЫМИ ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ
ОСНОВНЫЕ РАЗМЕРЫ
End mills with brazed helical hardmetal tips.
Basic dimensions
ИСО 10145-1:1993
End mills with brazed helical hardmetal tips - Part 1:
Dimensions of end mills with parallel shank
(MOD)
ГОСТ Р 53413-2009
(ИСО 10145-1:1993)
Группа Г23
ОКС 25.100.20;
ОКП 39 1853
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом (ОАО) "ВНИИИНСТРУМЕНТ".
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. N 455-ст.
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта ИСО 10145-1:1993 "Концевые фрезы с напайными винтовыми твердосплавными пластинами. Часть 1. Размеры концевых фрез с цилиндрическим хвостовиком" (ISO 10145-1:1993 "End mills with brazed helical hardmetal tips - Part 1: Dimensions of end mills with parallel shank", MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1, 2, в пунктах 3.2 - 3.8 и выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на концевые фрезы с цилиндрическим хвостовиком и цилиндрическим хвостовиком с лыской, оснащенные винтовыми твердосплавными пластинами, &предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов.&
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ Р 52965-2008. Хвостовики цилиндрические для фрез. Основные размеры (ИСО 3338-1:1996, ИСО 3338-2:2007, ИСО 3338-3:1996, MOD)
ГОСТ 14034-74. Отверстия центровые. Размеры
ГОСТ 25414-90. Пластины твердосплавные напаиваемые типа 36. Конструкция и размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Основные размеры
3.1. Фрезы следует изготовлять исполнений:
1 - с гладким цилиндрическим хвостовиком;
2 - с цилиндрическим хвостовиком с лыской.
3.2. Основные размеры концевых фрез исполнений 1 и 2 должны соответствовать указанным на рисунке 1 и в таблице 1.
Исполнение 1
Исполнение 2
Рисунок 1
Таблица 1
В миллиметрах
-----------T-----------T-------------------------T---------------¬
¦ d ¦ d ¦ l ¦ L ¦
¦ k12 ¦ 1 +------------T------------+ +2 ¦
¦ ¦ ¦ Номин. ¦ Пред. откл.¦ ¦
+----------+-----------+------------+------------+---------------+
¦ &10& ¦ &10& ¦ &14& ¦ +2 ¦ &70& ¦
+----------+-----------+------------+ +---------------+
¦ 12 ¦ 12 ¦ 20 ¦ ¦ 75 ¦
¦ ¦ ¦ 25 ¦ ¦ 80 ¦
+----------+-----------+------------+ +---------------+
¦ 16 ¦ 16 ¦ 25 ¦ ¦ 88 ¦
¦ ¦ ¦ 32 ¦ ¦ 95 ¦
+----------+-----------+------------+ +---------------+
¦ 20 ¦ 20 ¦ 32 ¦ ¦ 97 ¦
¦ ¦ ¦ 40 ¦ ¦ 105 ¦
+----------+-----------+------------+------------+---------------+
¦ 25 ¦ 25 ¦ 40 ¦ +3 ¦ 111 ¦
¦ ¦ ¦ 50 ¦ ¦ 121 ¦
+----------+-----------+------------+ +---------------+
¦ 32 ¦ 32 ¦ 40 ¦ ¦ 120 ¦
¦ ¦ ¦ 50 ¦ ¦ 130 ¦
+----------+-----------+------------+ +---------------+
¦ 40 ¦ 40 ¦ 50 ¦ ¦ 140 ¦
¦ ¦ ¦ 63 ¦ ¦ 153 ¦
L----------+-----------+------------+------------+----------------
&Пример условного обозначения концевой фрезы диаметром 16 мм, с гладким цилиндрическим хвостовиком - исполнение 1, длиной рабочей части 32 мм:
Фреза 16-1-32 ГОСТ Р 53413-2009
3.3. Фрезы следует изготовлять праворежущие, леворежущие - по заказу.
3.4. Стыки пластин на смежных зубьях должны располагаться в шахматном порядке. Допускается зазор между пластинами не более 0,5 мм.
3.5. Стружкоразделительные канавки должны располагаться в месте стыка пластин и быть выполнены с углом профиля 120°. Глубина впадины стружколома - 0,5 мм, ширина - не более 2 мм.
3.6. Размеры и предельные отклонения хвостовиков фрез - по ГОСТ Р 52965.
3.7. Центровые отверстия - по ГОСТ 14034.
3.8. Число зубьев, угол наклона стружечной канавки и пластины приведены в Приложении A.&
&Приложение A
(рекомендуемое)
ЧИСЛО ЗУБЬЕВ, УГОЛ НАКЛОНА СТРУЖЕЧНОЙ КАНАВКИ И ПЛАСТИНЫ
