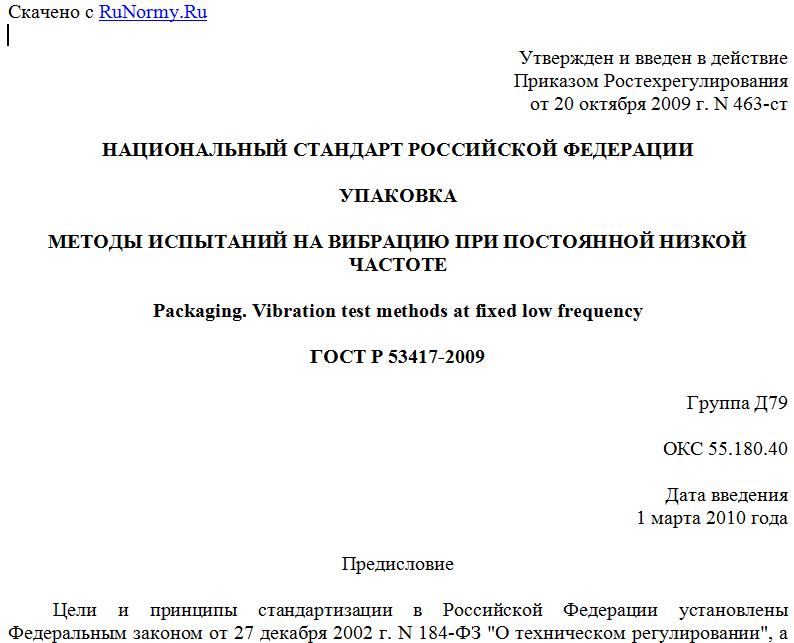

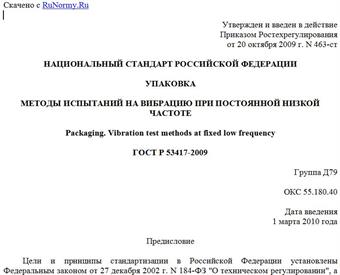

Утвержден и введен в действие
Приказом Ростехрегулирования
от 20 октября 2009 г. N 463-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УПАКОВКА
МЕТОДЫ ИСПЫТАНИЙ НА ВИБРАЦИЮ ПРИ ПОСТОЯННОЙ НИЗКОЙ ЧАСТОТЕ
Packaging. Vibration test methods at fixed low frequency
ГОСТ Р 53417-2009
Группа Д79
ОКС 55.180.40
Дата введения
1 марта 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан и внесен Техническим комитетом по стандартизации ТК 223 "Упаковка".
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2009 г. N 463-ст.
3. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 2247:2000 "Упаковка. Транспортная тара наполненная и единичные грузы. Испытания на вибрацию при постоянной низкой частоте" (ISO 2247:2000 "Packaging - Complete, filled transport packages and unit loads - Vibration tests at fixed low frequency", NEQ).
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает методы испытаний наполненной транспортной тары (упаковки) или единичных грузов на устойчивость к воздействию вибрации при постоянной низкой частоте (далее - вибрации) или защиты содержимого упаковки от вибрации.
Настоящие испытания применяют для оценки прочности упаковки или степени защиты упакованной продукции, обеспечиваемой упаковкой при воздействии вибрации при низкой частоте.
Испытания могут быть выполнены как отдельное испытание, определяющее влияние вибрации при постоянной низкой частоте, или как часть последовательных испытаний, предназначаемых для определения снижения прочности или изменения товарного вида упаковки, вызванных воздействием вибрации при постоянной низкой частоте или многократно повторяющихся толчков.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 17527-2003. Упаковка. Термины и определения
ГОСТ 18106-72. Тара транспортная наполненная. Обозначение частей для испытания
ГОСТ 21798-76. Тара транспортная наполненная. Метод кондиционирования для испытаний
ГОСТ 25014-81. Тара транспортная наполненная. Методы испытания прочности при штабелировании.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 17527, а также следующий термин с соответствующим определением:
3.1. Испытуемый образец: наполненная транспортная тара или единичный груз.
4. Сущность метода
4.1. Испытуемый образец размещают на столе вибрационного стенда и подвергают вибрации, используя синусоидальное возбуждение при постоянной низкой частоте.
Атмосферные условия, режим испытаний, продолжительность воздействия вибрации, параметры ускорения, массу груза и другие ограничения устанавливают в технической документации на упаковку для конкретных видов продукции.
4.2. Для воспроизведения условий транспортирования, имитирующих воздействие штабеля, на испытуемый образец укладывают груз.
5. Оборудование
5.1. Для проведения испытаний применяют вибростенд, обеспечивающий воспроизведение вертикальных колебаний при постоянной низкой частоте в установленных пределах, выбранных в соответствии с рисунком А.1 Приложения А.
Допускается вращательное движение стола.
5.2. Для обеспечения выполнения испытаний вибростенд должен быть достаточного размера, грузоподъемности, производительности, частотного диапазона. Его низшая звучащая частота должна быть выше самой высокой частоты испытаний.
Стол вибростенда при вибрации должен сохранять горизонтальное положение в пределах углового отклонения 0,3°.
5.3. Стол вибростенда должен быть оборудован:
- низкими ограждениями, не допускающими продольного или поперечного перемещения испытуемого образца во время испытаний;
- высокими ограждениями или другими устройствами, удерживающими груз, установленный на испытуемом образце;
- системой крепления испытуемого образца к столу или средствами, имитирующими способ крепления упаковки во время транспортирования.
5.4. Для проведения испытаний используют акселерометры, которые позволяют контролировать ускорение на поверхности испытуемого образца в установленных пределах с точностью +/- 5%, и контрольно-измерительные приборы, фиксирующие частоту колебаний и перемещение испытуемого образца.
6. Подготовка к испытаниям
6.1. Образцы заполняют продукцией, для которой предназначена упаковка.
Если для заполнения испытуемых образцов используют бутафорию, то ее размеры, масса и физические свойства должны соответствовать или быть близкими свойствам имитируемой продукции.
Образцы укупоривают таким же способом, как и предназначенную для реализации упакованную продукцию. В случае использования бутафории применяют доступный способ укупоривания.
6.2. Количество образцов для испытаний на устойчивость к воздействию вибрации отбирают в соответствии с технической документацией на упаковку для конкретных видов продукции.
Примечание. Если в технической документации на упаковку для конкретных видов продукции не указано количество образцов, то отбирают не менее 5 образцов.
6.3. Каждому образцу присваивают порядковый номер, а поверхности обозначают в соответствии с ГОСТ 18106.
6.4. Перед испытаниями образцы кондиционируют. Условия и длительность кондиционирования устанавливают в соответствии с требованиями технической документации на упаковку для конкретных видов продукции.
Примечание. Если в технической документации не оговорен режим кондиционирования, образцы кондиционируют по режиму 5 ГОСТ 21798 при температуре 20 °C и относительной влажности 65% в течение 24 ч.
7. Проведение испытаний
7.1. Образцы испытывают в тех же условиях, в которых они кондиционировались, или близких к ним.
Допускается испытывать образцы в условиях, отличающихся от тех, в которых они кондиционировались, если это предусмотрено в технической документации на упаковку для конкретных видов продукции или эти условия кондиционирования не являются критическими для материалов, из которых изготовлена упаковка.
7.2. Образец устанавливают на вибрационном столе в заданном положении, которое должно соответствовать положению упаковки при транспортировании.
Схема расположения испытуемых образцов на столе вибростенда приведена в Приложении Б.
Центр нижней поверхности испытуемого образца или проекция центра тяжести образца на поверхности стола должны находиться максимально близко к центру стола.
Если испытуемый образец не закрепляют на столе, то стол должен иметь ограждения для предотвращения перемещения образца.
7.3. Если необходимо создать дополнительную нагрузку на образец, то испытуемые образцы укладывают в штабель и устанавливают на них груз.
Груз на испытуемые образцы укладывают в соответствии с требованиями ГОСТ 25014.
Допускается испытывать один образец с уложенным на него грузом, если высота уложенных в штабель образцов превышает высоту ограждения.
Пример расчета массы дополнительного груза приведен в Приложении В.
7.4. Образцы, установленные на столе вибростенда, подвергают воздействию вибрации в соответствии с режимами и временем, заданными в технической документации на упаковку для конкретных видов продукции.
Примечание. При отсутствии указаний испытания проводят с частотой в пределах от 3 до 4,6 Гц в течение 1 ч с ускорением в пределах от 0,5 до 1,0 g.
7.5. Образцы испытывают по методу А или Б.
7.6. Метод А
Образцы, установленные на столе вибростенда, подвергают воздействию вибрации, создавая ускорение в пределах от 0,5 до 1,0 g. При этом испытуемый образец не должен отделяться от стола.
Испытания проводят на пике максимального перемещения, выбранного по рисунку А.1 Приложения А, при постоянной частоте в пределах соответствующего частотного диапазона и ускорения.
7.7. Метод Б
Образцы, установленные на столе вибростенда, подвергают вибрации с таким ускорением, при котором образец отделяется от стола (подпрыгивает на столе), испытывая постоянно повторяющиеся толчки (удары).
Требуемую амплитуду вибрации выбирают по рисунку А.1 Приложения А.
Вибрацию испытуемого образца следует начинать при частоте 2 Hz и медленно увеличивать, чтобы образец несколько раз отделился от стола.
Примечание. Если при испытаниях не используют контрольно-измерительные приборы, то отделение испытуемого образца от стола фиксируют в тот момент,
