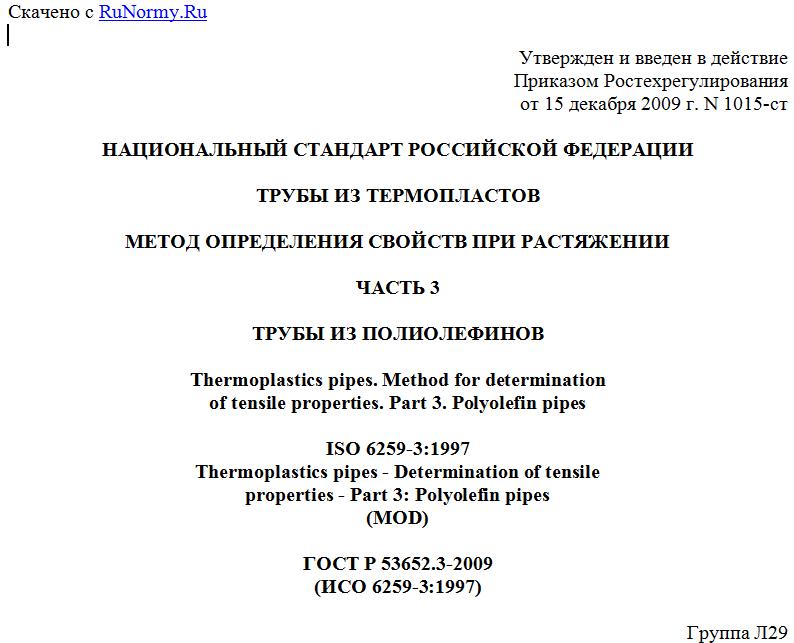

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1015-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ИЗ ТЕРМОПЛАСТОВ
МЕТОД ОПРЕДЕЛЕНИЯ СВОЙСТВ ПРИ РАСТЯЖЕНИИ
ЧАСТЬ 3
ТРУБЫ ИЗ ПОЛИОЛЕФИНОВ
Thermoplastics pipes. Method for determination
of tensile properties. Part 3. Polyolefin pipes
ISO 6259-3:1997
Thermoplastics pipes - Determination of tensile
properties - Part 3: Polyolefin pipes
(MOD)
ГОСТ Р 53652.3-2009
(ИСО 6259-3:1997)
Группа Л29
ОКС 23.040.20;
ОКСТУ 2209
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1015-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 6259-3:1997 "Трубы из термопластов. Определение свойств при растяжении. Часть 3. Трубы из полиолефинов" (ISO 6259-3:1997 "Thermoplastics pipes - Determination of tensile properties - Part 3: Polyolefin pipes") путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях этого текста (оригинальный текст этих структурных элементов примененного международного стандарта и объяснения причин внесения технических отклонений приведены в дополнительном Приложении ДА), а также путем изменения отдельных слов, фраз, ссылок, значений, которые выделены в тексте курсивом. При этом дополнительные слова, фраза, примечание, дополнительные значения выделены в тексте полужирным курсивом, а объяснения причин их включения приведены в сносках.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения свойств при растяжении труб из полиолефинов - полиэтилена (ПЭ) (PE), сшитого полиэтилена (ПЭ-Х) (PE-X), полипропилена (ПП) (PP) и полибутена (ПБ) (PB), включая следующие:
- предел текучести при растяжении;
- относительное удлинение при разрыве.
Примечания. 1. Свойства сварного шва, полученного при стыковой сварке труб, могут быть определены на образцах, изготовленных механической обработкой, типы которых приведены в настоящем стандарте.
2. Общие требования к методу испытания по определению свойств при растяжении труб из термопластов приведены в ГОСТ Р 53652.1.
Настоящий стандарт содержит рекомендуемые основные технические требования, приведенные в Приложениях А - Г.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52779-2007 (ИСО 8085-2:2001, ИСО 8085-3:2001). Детали соединительные из полиэтилена для газопроводов. Общие технические условия (ИСО 8085-2:2001, ИСО 8085-3:2001, MOD)
ГОСТ Р 53652.1-2009 (ИСО 6259-1:1997). Трубы из термопластов. Метод определения свойств при растяжении. Часть 1. Общие требования (ИСО 6259-1:1993 "Трубы из термопластов. Метод определения свойств при растяжении. Часть 1. Общий метод испытания", MOD)
ГОСТ Р 53652.2-2009 (ИСО 6259-2:1997). Трубы из термопластов. Метод определения свойств при растяжении. Часть 2. Трубы из непластифицированного поливинилхлорида, хлорированного поливинилхлорида и ударопрочного поливинилхлорида [ИСО 6259-2:1997 "Трубы из термопластов. Определение свойств при растяжении. Часть 2. Трубы из непластифицированного поливинилхлорида (PVC-U), хлорированного поливинилхлорида (PVC-C) и ударопрочного поливинилхлорида (PVC-HI)", MOD]
ГОСТ 11262-80. Пластмассы. Метод испытания на растяжение (ИСО 527-2:1993 "Пластмассы. Определение свойств при растяжении. Часть 2. Условия испытаний для литьевых и экструзионных пластмасс", NEQ).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Сущность метода
См. раздел 3 ГОСТ Р 53652.1 применительно к термопластам, указанным в настоящем стандарте.
4. Аппаратура
См. раздел 4 ГОСТ Р 53652.1.
5. Испытуемые образцы
См. раздел 5 ГОСТ Р 53652.1.
5.1. Типы испытуемых образцов
5.1.1. Общие требования
Если толщина стенки трубы 12 мм и менее, испытуемые образцы (далее - образцы) вырубают штампом-просечкой или изготовляют механической обработкой. Если толщина стенки трубы более 12 мм, образцы изготовляют только механической обработкой.
5.1.2. Размеры испытуемых образцов
Применяют образцы типа 1, форма и размеры которых приведены на рисунке 1 и в таблице 1; типа 2, форма и размеры которых приведены на рисунке 2 и в таблице 2 или типа 3, форма и размеры которых приведены на рисунке 3 и в таблице 3. Выбор типа образца зависит от толщины стенки трубы, из которой он изготовлен (5.2).
Примечания. 1. Образцы типов 1 и 2 соответствуют образцам типов 1 и 2 по ГОСТ 11262, образец типа 1 соответствует образцу типа 1 ГОСТ Р 53652.2.
2. Для того, чтобы избежать скольжения образца в зажимах, рекомендуется увеличить ширину головки пропорционально номинальной толщине стенки в соответствии с формулой
. (1)
Рисунок 1. Образец типа 1 Таблица 1 Размеры образца типа 1
Параметр Размеры, мм
Общая длина l1, не менее 115
Начальное расстояние между зажимами l2 80 +/- 5
Длина рабочей части (параллельная часть) l3 33 +/- 2
Расчетная длина l0 25 +/- 1
Ширина головки b1 25 +/- 2
Ширина рабочей части (параллельная часть) b2 6 +/- 0,4
Толщина e Соответствует толщине стенки трубы
Большой радиус закругления r1 25 +/- 2
Малый радиус закругления r2 14 +/- 1
Примечание. См. ДА.1 (Приложение ДА).
Рисунок 2. Образец типа 2 Таблица 2 Размеры образца типа 2
Параметр Размеры, мм
Общая длина l1, не менее 150
Начальное расстояние между зажимами l2 115 +/- 0,5
Длина рабочей части (параллельная часть) l3 60 +/- 0,5
Расчетная длина l0 50 +/- 0,5
Ширина головки b1 20 +/- 0,5
Ширина рабочей части (параллельная часть) b2 10 +/- 0,5
Толщина e Соответствует толщине стенки трубы
Радиус закругления r, не менее 60
Примечание. См. ДА.2 (Приложение ДА).
Рисунок 3. Образец типа 3 Таблица 3 Размеры образца типа 3
Параметр Размеры, мм
Общая длина l1, не менее 250
Начальное расстояние между центрами несущих болтов l2 165 +/- 5
Длина рабочей части (параллельная часть) l3 25 +/- 1
Расчетная длина l0 20 +/- 1
Ширина головки b1 100 +/- 3
Ширина рабочей части (параллельная часть) b2 25 +/- 1
Толщина e Соответствует толщине стенки трубы
Радиус закругления r 25 +/- 1
Диаметр отверстия d 30 +/- 5
Примечание. См. ДА.3 (Приложение ДА).
5.2. Изготовление образцов
Образцы изготовляют из центральной части полосы, вырезанной из отрезка трубы в соответствии с 5.2.1 ГОСТ Р 53652.1 и перечислением а) или б):
а) Трубы толщиной стенки 12 мм и менее
Образцы изготовляют вырубкой штампом-просечкой или механической обработкой следующих типов:
- тип 1 - для толщины стенки 5 мм и менее;
- тип 2 - для толщины стенки более 5 мм до 12 мм включительно;
б) Трубы толщиной стенки более 12 мм
Образцы изготовляют механической обработкой типа 2 или 3.
5.3. Способ вырубки штампом-просечкой (см. 5.2.2.1 ГОСТ Р 53652.1)
Для изготовления образцов применяют штамп-просечку (4.6 ГОСТ Р 53652.1) с профилем, соответствующим образцу типа 1 или 2, в зависимости от толщины стенки трубы.
Образец вырубают при температуре окружающей среды, устанавливая штамп-просечку на внутреннюю сторону полосы и прикладывая постоянное непрерывное
