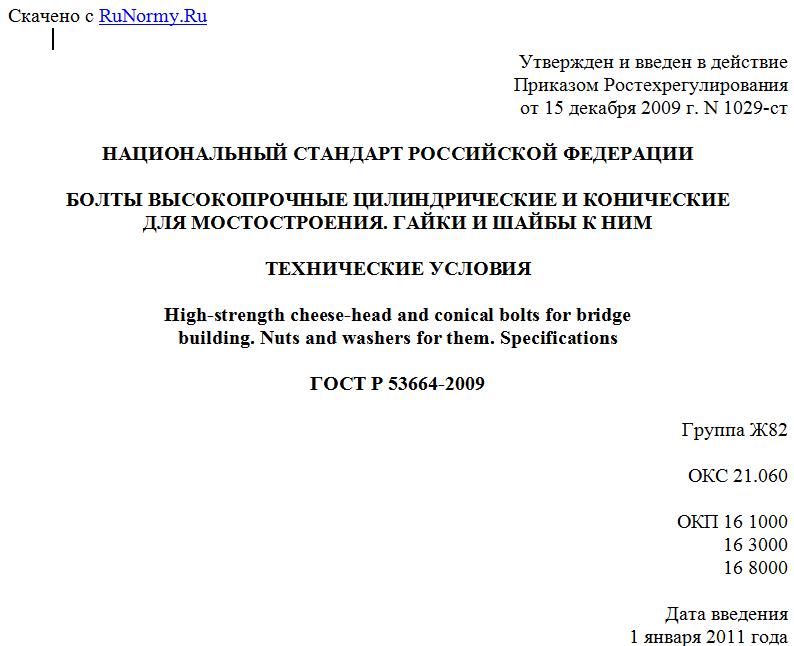

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1029-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БОЛТЫ ВЫСОКОПРОЧНЫЕ ЦИЛИНДРИЧЕСКИЕ И КОНИЧЕСКИЕ
ДЛЯ МОСТОСТРОЕНИЯ. ГАЙКИ И ШАЙБЫ К НИМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
High-strength cheese-head and conical bolts for bridge
building. Nuts and washers for them. Specifications
ГОСТ Р 53664-2009
Группа Ж82
ОКС 21.060
ОКП 16 1000
16 3000
16 8000
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт транспортного строительства" (ОАО ЦНИИС).
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1029-ст.
4. Введен впервые.
5. В настоящем стандарте использован Патент Российской Федерации N 2219391 на изобретение "Конические болты". Патентообладатели - Дербугов В.В., Кручинкин А.В., Медников Ю.П., Платонов А.С., Рянский А.С., Храмушин А.М.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на высокопрочные цилиндрические болты с шестигранной головкой и конические болты с полукруглой головкой, высокопрочные шестигранные гайки (далее - гайки) с увеличенным размером под ключ и шайбы к высокопрочным болтам (далее - шайбы), предназначенные для использования в металлических конструкциях мостов, сооружаемых и эксплуатируемых в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом с расчетной температурой до минус 40 °C и минус 60 °C соответственно категории размещения 1 по ГОСТ 15150.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 9.316-2006. Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля
ГОСТ Р ИСО 2859-1-2007. Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ Р 50779.72-99 (ИСО 2859-2-85). Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 2. Планы выборочного контроля последовательных партий на основе предельного качества LQ
ГОСТ Р 51856-2001. Совместимость технических средств электромагнитная. Средства радиосвязи малого радиуса действия, работающие на частотах от 3 кГц до 400 ГГц. Требования и методы испытаний
ГОСТ Р 52627-2006 (ИСО 898-1:1999). Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994). Гайки. Механические свойства и методы испытаний
ГОСТ Р 52643-2006. Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия
ГОСТ Р 52645-2006 (ИСО 4775:1984). Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1497-84 (ИСО 6892-84). Металлы. Методы испытания на растяжение
ГОСТ 1759.0-87. Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82. Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.2-82. Болты, винты и шпильки. Дефекты поверхности и методы контроля
ГОСТ 1759.3-83. Гайки. Дефекты поверхности и методы контроля
ГОСТ 1763-68 (ИСО 3887-77). Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 4543-71. Прокат из легированной конструкционной стали. Технические условия
ГОСТ 5639-82. Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 8233-56. Сталь. Эталоны микроструктуры
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9150-2002. Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 9378-93. Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 9454-78. Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10541-78. Масла моторные универсальные и для автомобильных карбюраторных двигателей. Технические условия
ГОСТ 11860-85. Гайки колпачковые класса точности А. Конструкция и размеры
ГОСТ 12414-94. Концы болтов, винтов и шпилек. Размеры
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83 (ИСО 3269-88). Изделия крепежные. Правила приемки
ГОСТ 18123-82. Шайбы. Общие технические условия
ГОСТ 18160-72. Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ 24705-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27148-86. Выход резьбы, сбеги, недорезы и проточки. Размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Конструкция и размеры
3.1. Конструкция и размеры цилиндрических болтов
3.1.1. Конструкция и размеры цилиндрических болтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2. Теоретическая масса болтов приведена в Приложении А.
Примечание. Предельные отклонения резьбы и подголовка с гладким стержнем - .
Рисунок 1. Конструктивное исполнение стержня
и головки цилиндрического болта
Таблица 1
Размеры цилиндрических болтов, мм
--------T------T----------T------T-------T----------T-----------T---------¬
¦Номи- ¦ Шаг ¦Диаметр ¦Размер¦Высота ¦ Высота ¦ Диаметр ¦ Радиус ¦
¦нальный¦резьбы¦стержня ¦ "под ¦головки¦подголовка¦ описанной ¦ под ¦
¦диаметр¦ ¦или под- ¦ ключ"¦ К ¦ h, не ¦окружности ¦головкой ¦
¦резьбы ¦ ¦головка d ¦ S ¦ ¦ менее ¦ d , не ¦ r ¦
¦d ¦ ¦ s¦ ¦ ¦ ¦ w ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ менее ¦ ¦
+-------+------+----------+------+-------+----------+-----------+---------+
¦ 22 ¦ 2,5 ¦ 22 ¦ 36 ¦ 15,0 ¦ 11 ¦ 39,6 ¦2,0 - 2,5¦
+-------+------+----------+------+-------+----------+-----------+---------+
¦ 24 ¦ 3,0 ¦ 24 ¦ 41 ¦ 17,0 ¦ 12 ¦ 45,2 ¦2,0 - 2,5¦
+-------+------+----------+------+-------+----------+-----------+---------+
¦ 27 ¦ 3,0 ¦ 27 ¦ 46 ¦ 19,0 ¦ 14 ¦ 50,9 ¦2,0 - 2,5¦
L-------+------+----------+------+-------+----------+-----------+----------
Таблица 2
Длина болтов и резьбы, мм
------------T-------------------------------------------------------------¬
Для просмотра документа целиком скачайте его >>>
