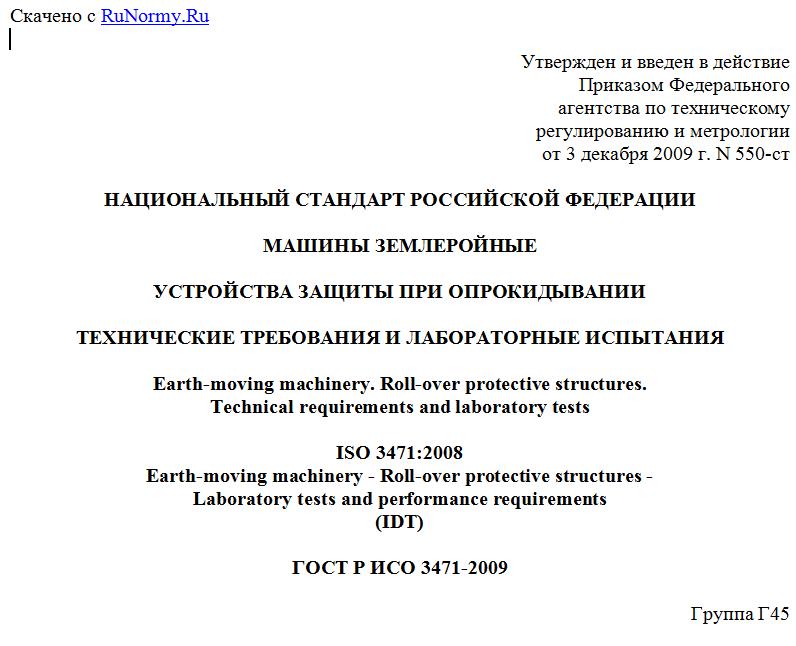

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 декабря 2009 г. N 550-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
УСТРОЙСТВА ЗАЩИТЫ ПРИ ОПРОКИДЫВАНИИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ЛАБОРАТОРНЫЕ ИСПЫТАНИЯ
Earth-moving machinery. Roll-over protective structures.
Technical requirements and laboratory tests
ISO 3471:2008
Earth-moving machinery - Roll-over protective structures -
Laboratory tests and performance requirements
(IDT)
ГОСТ Р ИСО 3471-2009
Группа Г45
ОКС 53.100
ОКП 48 1200
48 1300
48 1400
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Центральный научно-испытательный полигон строительных и дорожных машин" (ОАО "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 декабря 2009 г. N 550-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3471:2008 "Машины землеройные. Устройства защиты при опрокидывании. Технические требования и лабораторные испытания" (ISO 3471:2008 "Earth-moving machinery - Roll-over protection structure - Laboratory tests and performance requirements").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р ИСО 3471-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
При разработке настоящего стандарта первоначально был выполнен анализ требований, предъявляемых к устройствам защиты от опрокидывания (ROPS) для машин среднего класса. После того как критерии ROPS были определены, машины малого и большого классов вошли в общий типоразмерный ряд землеройно-транспортных машин.
Эти критерии носят линейный и экспоненциальный характер в зависимости от массы. Для машин малого класса экспоненциальный характер изменяется на линейный в зависимости от массы машины. Для машин большого класса экспоненциальный характер применим только к машинам очень большой массы и превращается в линейную функцию по мере уменьшения массы.
В качестве нового критерия была внесена продольная сила. Ситуация складывается таким образом, что к конструкции ROPS могут быть предъявлены требования к боковой и вертикальной нагрузкам, но должны быть определены приемлемые требования и к продольной нагрузке. В этой связи критерий продольной силы устанавливает ее значение, равное 80% боковой силы.
Подобный подход не дает полную информацию о деформации конструкции, подобную той, какая будет иметь место при реальном опрокидывании. Однако данные, получаемые при исследовании ROPS по такой методике, могут быть представлены в виде функции параметров опрокидывания, так же, как и при аналитических расчетах, в основе которых лежит вариант совместимости ROPS с рамой машины.
1. Область применения
Настоящий стандарт устанавливает точные требования к металлическим устройствам защиты от опрокидывания (ROPS), а также последовательные и воспроизводимые методики оценки соответствия этим требованиям в лабораториях, проводящих испытания с использованием статического нагружения представительного образца.
Примечание 1. Устройства могут также обладать свойствами FOPS (устройства защиты от падающих предметов).
Стандарт применим к ROPS, устанавливаемым на следующих мобильных машинах, управляемых оператором в положении сидя, как это определено в ИСО 6165, и имеющих массу 700 кг и более:
- бульдозер;
- фронтальный погрузчик;
- экскаватор-погрузчик;
- карьерный самосвал;
- трубоукладчик;
- тракторный блок (одноосный тягач) комбинированной машины (например, скрепер, землевоз с шарнирно-сочлененной рамой);
- грейдер;
- уплотнитель мусора;
- каток;
- траншейный экскаватор.
Стандарт не распространяется на сиденья тренажеров или дополнительные сиденья оператора, установленные на машине.
Примечание 2. Ожидается, что для сидящего оператора с ремнем безопасности защита от опрокидывания будет обеспечена при условии движения вперед с начальной скоростью 0 - 16 км/ч по твердой глинистой поверхности с максимальным уклоном 30° в направлении движения и при повороте на 360° относительно продольной оси машины и без потери сцепления на уклоне.
Примечание 3. Настоящий стандарт может быть использован как руководство при производстве устройств защиты от опрокидывания, если будет решено обеспечить такую защиту для тех или иных машин специального назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 148-1:2006. Материалы металлические. Испытание на удар по Шарпи на маятниковом копре. Часть 1. Метод испытания (ISO 148-1:2006 Metallic materials. Charpy pendulum impact test. Part 1. Test method)
ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки (ISO 898-1:1999 Mechanical properties of facteners made of carbon steel and alloy steel. Part 1. Bolts, screws and studs)
ИСО 898-2:1992. Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями контрольной нагрузки. Крупная резьба (ISO 898-2:1992 Mechanical properties of fasteners. Part 2. Nuts with specified proof load values. Coarse thread)
ИСО 3164:1995. Машины землеройные. Лабораторные испытания по оценке устройств защиты. Требования к пространству, ограничивающему деформацию (ISO 3164:1995 Earth-moving machinery. Laboratory evaluations of protective structures. Specifications for deflection-limiting volume)
ИСО 5353:1995. Машины землеройные, тракторы и машины для сельского и лесного хозяйства. Контрольная точка сиденья (ISO 5353:1995 Earth-moving machinery, and tractors and machinery for agriculture and forestry - Seat index point)
ИСО 6165:2006. Машины землеройные. Основные типы. Идентификация, термины и определения (ISO 6165:2006 Earth-moving machinery. Basic types. Vocabulary)
ИСО 9248:1992. Машины землеройные. Единицы измерения размеров, эксплуатационных показателей производительности и допуски на измерения (ISO 9248:1992 Earth-moving machinery; units for dimensions, performance and capacities, and their measurement accuracies).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Опорная плита (стенд) (bedplate): основной несущий элемент, на котором закрепляется рама машины с целью проведения испытаний.
3.2. Граничная плоскость (BP) (boundary plane): плоскость, определяющая вертикальную проекцию спины, бока, колен оператора на DLV.
Примечание. Граничные плоскости используются при определении точки приложения нагрузки.
3.3. Объем ограничения деформации (DLV) (deflection-limiting volume): фигура с прямоугольными очертаниями, по размерам приблизительно соответствующая антропометрическим данным оператора (мужчина высокого роста в положении сидя, в обычной одежде и защитном шлеме) и определяющая предельно допустимую деформацию.
Примечание. См. ИСО 3164.
3.4. Деформация ROPS (deflection of ROPS): перемещение ROPS, монтажной системы и секции рамы, измеренное в точке приложения нагрузки (LAP) и исключающее эффект любого перемещения средств измерения.
3.5. Устройство защиты от падающих объектов (FOPS) (falling-object protective structure): система конструктивных элементов, расположенных таким образом, чтобы обеспечить защиту оператора от падающих предметов (например, деревьев, кусков скальной породы, небольших бетонных блоков, инструмента).
3.6. Верхняя часть DLV (head portion of DLV): верхняя часть прямоугольной секции DLV, в пределах от 270 до 330 мм, размеры которой определяются в соответствии с ИСО 3164.
3.7. Боковая имитируемая наземная плоскость LSGP (lateral simulated ground plane): плоскость, повернутая на угол 15° в сторону удаления от DLV, на которую ложится бок машины.
Примечание. Образуется при повороте вертикальной плоскости, параллельной продольной осевой линии машины, относительно горизонтальной линии, проходящей через наиболее удаленную точку верхнего элемента ROPS, к которому приложена боковая нагрузка (см. рисунок 6). LSGP определяется для ненагруженного ROPS и перемещается вместе с элементом, к которому приложена нагрузка, до угла 15° относительно вертикали.
