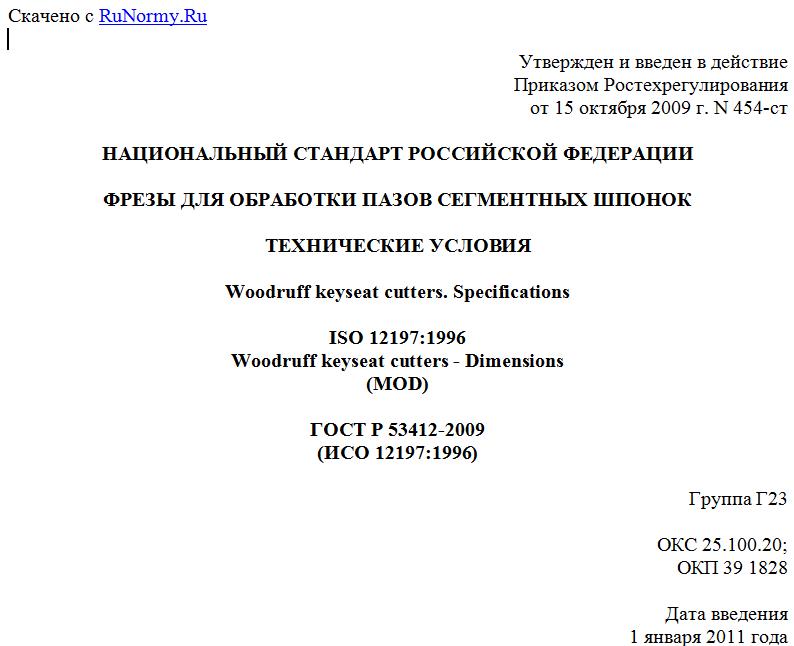

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 октября 2009 г. N 454-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ СЕГМЕНТНЫХ ШПОНОК
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Woodruff keyseat cutters. Specifications
ISO 12197:1996
Woodruff keyseat cutters - Dimensions
(MOD)
ГОСТ Р 53412-2009
(ИСО 12197:1996)
Группа Г23
ОКС 25.100.20;
ОКП 39 1828
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом (ОАО) "ВНИИИНСТРУМЕНТ".
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. N 454-ст.
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта ИСО 12197:1996 "Фрезы для обработки пазов сегментных шпонок" (ISO 12197:1996 "Woodruff keyseat cutters. Dimensions", MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1, 2, 4, 5, 6, в пункте 3.2, подпунктах 3.1.3, 3.1.5, Приложениях A и B и выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов ссылочным международным стандартам, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в Приложении B.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
&Настоящий стандарт распространяется на фрезы, предназначенные для обработки пазов под сегментные шпонки по ГОСТ 24071.&
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ Р 52965-2008. Хвостовики цилиндрические для фрез. Основные размеры
ГОСТ 8.051-81. Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 4543-71. Прокат из легированной конструкционной стали. Технические условия
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85). Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 14034-74. Отверстия центровые. Размеры
ГОСТ 18088-83. Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 19265-73. Прутки и полосы из быстрорежущей стали. Технические условия
ГОСТ 23726-79. Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 24071-97 (ИСО 3912-77). Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы
ГОСТ 25706-83. Лупы. Типы, основные параметры. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Технические требования
3.1. Типы и основные размеры
3.1.1. Фрезы следует изготовлять типов:
1 - с прямым зубом;
2 - с разнонаправленным зубом.
По форме хвостовика фрезы каждого типа изготовляют исполнений:
1 - с гладким цилиндрическим хвостовиком;
2 - с цилиндрическим хвостовиком с лыской.
3.1.2. Основные размеры фрез должны соответствовать указанным на рисунке 1 и в таблице 1.
Тип 1
Тип 2
Примечание. Фаски 0,5 x 30° и s x 45° на соседних зубьях выполняются в шахматном порядке.
Рисунок 1
Таблица 1
Размеры в миллиметрах
--------------T---------------T------T------T-----T------T-------¬
¦ Номинальный ¦ d ¦ l ¦ L ¦ d ¦ d ¦&s, не ¦
¦размер шпонки+-------T-------+ ¦ ¦ 1 ¦ 2 ¦более& ¦
¦(диаметр x ¦Номин. ¦ Пред. ¦ ¦ ¦ ¦ ¦ ¦
¦ x ширина) ¦ ¦ откл. ¦ ¦ ¦ ¦ ¦ ¦
+-------------+-------+-------+------+------+-----+------+-------+
¦ 4 x 1,0 ¦ 4 ¦ +0,5 ¦ 1,0 ¦ 50 ¦ 6 ¦ 1,8 ¦&0,12& ¦
+-------------+-------+ +0,4 +------+ ¦ +------+ ¦
¦ 7 x 1,5 ¦ 7 ¦ ¦ 1,5 ¦ ¦ ¦ 2,8 ¦ ¦
+-------------+ ¦ +------+ ¦ +------+ ¦
¦ 7 x 2,0 ¦ ¦ ¦ 2,0 ¦ ¦ ¦ 3,2 ¦ ¦
+-------------+-------+ +------+ ¦ +------+ ¦
¦ 10 x 2,0 ¦ 10 ¦ ¦ 2,0 ¦ ¦ ¦ 4,0 ¦ ¦
+-------------+ ¦ +------+ ¦ ¦ ¦ ¦
¦ 10 x 2,5 ¦ ¦ ¦ 2,5 ¦ ¦ ¦ ¦ ¦
+-------------+-------+ +------+------+-----+------+-------+
¦ 13 x 3,0 ¦ 13 ¦ ¦ 3,0 ¦ 56 ¦ 10 ¦ 4,6 ¦&0,20& ¦
+-------------+-------+ +------+ ¦ ¦ ¦ ¦
¦ 16 x 3,0 ¦ 16 ¦ ¦ 3,0 ¦ ¦ ¦ ¦ ¦
+-------------+ ¦ +------+ ¦ ¦ ¦ ¦
¦ 16 x 4,0 ¦ ¦ ¦ 4,0 ¦ ¦ ¦ ¦ ¦
+-------------+ ¦ +------+ ¦ +------+ ¦
¦ 16 x 5,0 ¦ ¦ ¦ 5,0 ¦ ¦ ¦ 5,0 ¦ ¦
+-------------+-------+-------+------+------+ +------+ ¦
¦ 19 x 4,0 ¦ 19 ¦ +0,5 ¦ 4,0 ¦ 63 ¦ ¦ 5,6 ¦ ¦
+-------------+ ¦ +0,3 +------+ ¦ +------+ ¦
¦ 19 x 5,0 ¦ ¦ ¦ 5,0 ¦ ¦ ¦ 6,0 ¦ ¦
+-------------+-------+ +------+ ¦ ¦ ¦ ¦
¦ 22 x 5,0 ¦ 22 ¦ ¦ 5,0 ¦ ¦ ¦ ¦ ¦
+-------------+ ¦ +------+ ¦ +------+ ¦
¦ 22 x 6,0 ¦ ¦ ¦ 6,0 ¦ ¦ ¦ 6,5 ¦ ¦
+-------------+-------+ +------+ ¦ +------+ ¦
