"ГОСТ 2.701-2008. Межгосударственный стандарт. Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

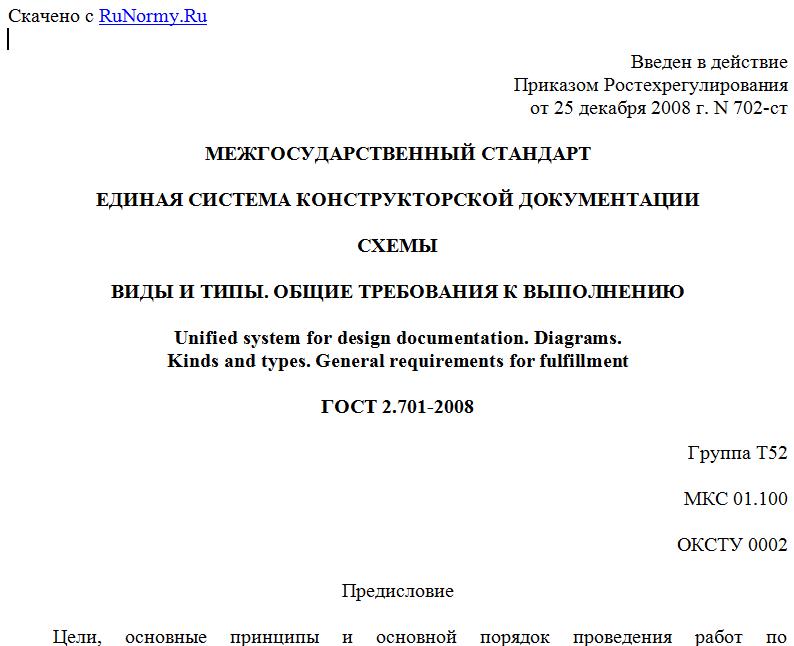

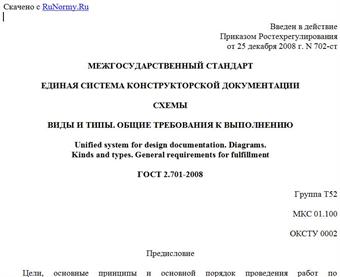

Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 702-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

СХЕМЫ

ВИДЫ И ТИПЫ. ОБЩИЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ

Unified system for design documentation. Diagrams.
Kinds and types. General requirements for fulfillment

ГОСТ 2.701-2008

Группа Т52

МКС 01.100

ОКСТУ 0002

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 34 от 7 октября 2008 г.).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Украина UA Госпотребстандарт Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 702-ст межгосударственный стандарт ГОСТ 2.701-2008 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
5. Взамен ГОСТ 2.701-84.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

1. Область применения

Настоящий стандарт распространяется на схемы, выполненные в бумажной и электронной формах, изделий всех отраслей промышленности, а также на электрические схемы энергетических сооружений (электрических станций, электрооборудования промышленных предприятий и т.п.), устанавливает виды, типы схем и общие требования к их выполнению.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие виды, типы, комплектность и требования к выполнению схем на изделия конкретных видов техники с учетом их специфики.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.004-88. Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
ГОСТ 2.053-2006. Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.201-80. Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68. Единая система конструкторской документации. Форматы.

3. Термины и определения

В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Вид схемы: классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями.
3.2. Тип схемы: классификационная группировка, выделяемая по признаку их основного назначения.
3.3. Линия взаимосвязи: отрезок линии, указывающей на наличие связи между функциональными частями изделия.
3.4. Функциональная часть: элемент, устройство, функциональная группа.
3.5. Элемент схемы: составная часть схемы, которая выполняет определенную функцию в изделии (установке) и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные обозначения*, <1>.
--------------------------------
<1> Здесь и далее знаком "*" отмечены пункты, к которым даны пояснения в Приложении А.

3.6. Устройство: совокупность элементов, представляющая единую конструкцию*.
3.7. Функциональная группа: совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию.
3.8. Функциональная цепь: совокупность элементов, функциональных групп и устройств (или совокупность функциональных частей) с линиями взаимосвязей, образующих канал или тракт определенного назначения*.
3.9. Установка: условное наименование объекта в энергетических сооружениях, на который выпускается схема.

4. Виды и типы схем

4.1. Схема - это документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.
4.2. Виды схем в зависимости от видов элементов и связей, входящих в состав изделия (установки), и их коды представлены в таблице 1.

Таблица 1

Вид схемы Определение Код вида схемы
Схема электрическая Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи Э
Схема гидравлическая Документ, содержащий в виде условных изображений или обозначений составные части изделия, использующие жидкость, и их взаимосвязи Г
Схема пневматическая Документ, содержащий в виде условных изображений или обозначений составные части изделия, использующие воздух, и их взаимосвязи П
Схема газовая (кроме пневматической схемы) Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие с использованием газа, и их взаимосвязи Х
Схема кинематическая Документ, содержащий в виде условных изображений или обозначений механические составные части и их взаимосвязи К
Схема вакуумная Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи вакуума либо создающие вакуум, и их взаимосвязи В
Схема оптическая Документ, содержащий в виде условных изображений или обозначений оптические составные части изделия по ходу светового луча Л
Схема энергетическая Документ, содержащий в виде условных изображений или обозначений составные части энергетических установок и их взаимосвязи Р
Схема деления Документ, содержащий в виде условных обозначений состав изделия, входимость составных частей, их назначение и взаимосвязи Е
Схема комбинированная Документ, содержащий элементы и взаимосвязи различных видов схем одного типа С
Примечания 1 Для изделия, в состав которого входят элементы разных видов, разрабатывают несколько схем соответствующих видов одного типа, например схема электрическая принципиальная и схема гидравлическая принципиальная, или одну комбинированную схему, содержащую элементы и связи разных видов. 2 На схеме одного вида допускается изображать элементы схем другого вида, непосредственно влияющие на работу схемы этого вида, а также элементы и устройства, не входящие в изделие (установку), на которое (которую) составляют схему, но необходимые для разъяснения принципов работы изделия (установки). Условные графические обозначения (УГО) таких элементов и устройств, а также их линий взаимосвязи выполняются на схеме штрихпунктирными линиями, равными по толщине линиям взаимосвязи (см. рисунки 1 и 2). 3 Схему деления изделия на составные части (схему деления) выпускают для определения состава изделия.

4.3. Виды схем в зависимости от основного назначения подразделяются на типы. Типы схем и их коды представлены в таблице 2*.

Таблица 2

Тип схемы Определение Код типа схемы
Схема структурная Документ, определяющий основные функциональные части изделия, их назначение и взаимосвязи 1
Схема функциональная Документ, разъясняющий процессы, протекающие в отдельных функциональных цепях изделия (установки) или изделия (установки) в целом 2
Схема принципиальная (полная) Документ, определяющий полный состав элементов и взаимосвязи между ними и, как правило, дающий полное (детальное) представление о принципах работы изделия (установки) 3
Схема соединений (монтажная) Документ, показывающий соединения составных частей изделия (установки) и определяющий провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, зажимы и т.п.) 4
Схема подключения Документ, показывающий внешние подключения изделия 5
Схема общая Документ, определяющий составные части комплекса и соединения их между собой на месте эксплуатации 6
Схема расположения Документ, определяющий относительное расположение составных частей изделия (установки), а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п. 7
Схема объединенная Документ, содержащий элементы различных типов схем одного вида 0
Примечание - Наименования типов схем, указанные в скобках, устанавливают для электрических схем энергетических сооружений.
