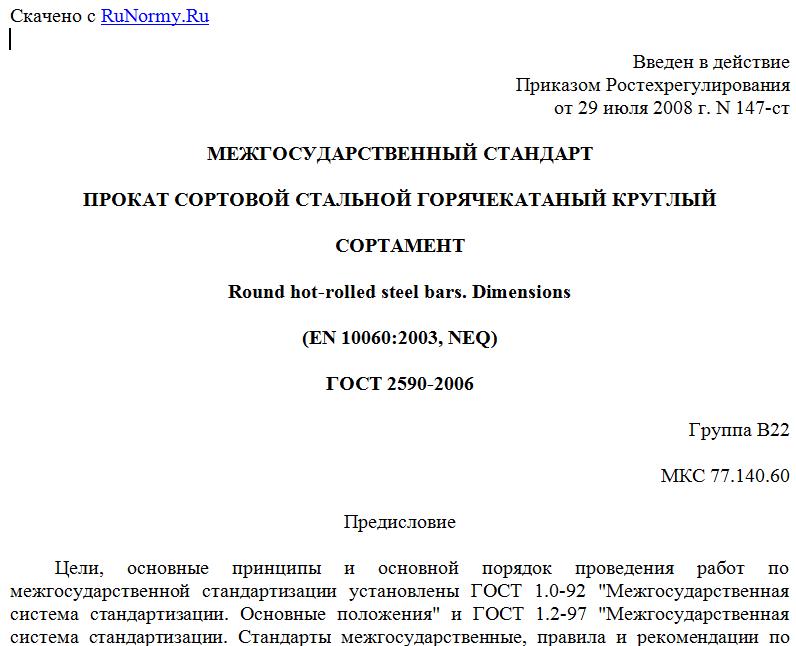

Введен в действие
Приказом Ростехрегулирования
от 29 июля 2008 г. N 147-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ КРУГЛЫЙ
СОРТАМЕНТ
Round hot-rolled steel bars. Dimensions
(EN 10060:2003, NEQ)
ГОСТ 2590-2006
Группа В22
МКС 77.140.60
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским институтом "УкрНИИМет" Украинского государственного научно-технического центра "Энергосталь", Межгосударственным техническим комитетом по стандартизации МТК 327 "Прокат сортовой, фасонный и специальные профили".
2. Внесен Государственным комитетом Украины по вопросам технического регулирования и потребительской политики.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 30 от 7 декабря 2006 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Республика Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Настоящий стандарт соответствует региональному стандарту ЕН 10060:2003 "Прокат сортовой стальной горячекатаный круглый общего назначения". Размеры и предельные отклонения по форме и размерам" (EN 10060:2003 "Hot rolled round steel bars for general purposes. Dimensions and tolerances on shape and dimensions") в части требований к сортаменту.
Степень соответствия - неэквивалентный (NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 29 июля 2008 г. N 147-ст межгосударственный стандарт ГОСТ 2590-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 2590-88.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на сортовой стальной горячекатаный прокат круглого сечения (далее - прокат) диаметром от 5 до 270 мм включительно, который применяется во всех отраслях промышленности.
Прокат диаметром свыше 270 до 330 мм включительно изготовляют по согласованию изготовителя с потребителем (по согласованной спецификации).
2. Классификация. Основные параметры и размеры
2.1. Прокат подразделяют:
- по точности прокатки:
особо высокой - АО1;
высокой - А1, А2, А3;
повышенной - Б1;
обычной - В1, В2, В3, В4, В5;
- по длине:
мерной - МД;
мерной с немерной длиной - МД1 <1>;
кратной мерной - КД;
кратной мерной с немерной длиной - КД1 <1>;
немерной - НД;
ограниченной в пределах немерной - ОД;
ограниченной с немерной длиной - ОД1 <1>;
в мотках - НМД;
- по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
- по кривизне на классы: I, II, III, IV.
--------------------------------
<1> При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5% массы партии.
2.2. Номинальный диаметр проката, предельные отклонения по нему, площадь поперечного сечения и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Номинальный диаметр d, мм Предельное отклонение, мм, при точности прокатки Площадь поперечного сечения, см2 Масса 1 м длины проката, кг
А1 Б1 В1 АО1 <1> А2 <1> В2 <1>
5,0 +0,1 -0,2 +0,1 -0,5 +0,3 -0,5 - +/- 0,15 +/- 0,4 0,196 0,154
5,5 0,238 0,187
6,0 0,283 0,222
6,3 0,312 0,245
6,5 0,332 0,261
7,0 0,385 0,302
8,0 0,503 0,395
9,0 0,636 0,499
10,0 +0,1 -0,3 0,785 0,617
11,0 +/- 0,12 0,950 0,746
12,0 1,131 0,888
13,0 +/- 0,20 1,327 1,042
14,0 1,539 1,208
15,0 1,767 1,387
16,0 +/- 0,5 2,011 1,578
17,0 2,270 1,782
18,0 +/- 0,15 2,545 1,998
19,0 2,835 2,226
20,0 +0,1 -0,4 +0,2 -0,5 +0,4 -0,5 3,142 2,466
21,0 3,464 2,719
22,0 3,801 2,984
23,0 +/- 0,25 4,155 3,262
24,0 4,524 3,551
25,0 4,909 3,853
26,0 +0,3 -0,7 +/- 0,6 5,309 4,168
27,0 5,726 4,495
28,0 6,158 4,834
29,0 6,605 5,185
30,0 7,069 5,549
31,0 +0,1 -0,5 +0,2 -0,7 +0,4 -0,7 +/- 0,30 7,548 5,925
32,0 8,043 6,313
33,0 8,553 6,714
34,0 9,079 7,127
35,0 9,621 7,553
36,0 +/- 0,8 10,179 7,990
37,0 10,752 8,440
38,0 11,341 8,903
39,0 11,946 9,378
40,0 12,566 9,865
41,0 +/- 0,40 13,203 10,364
