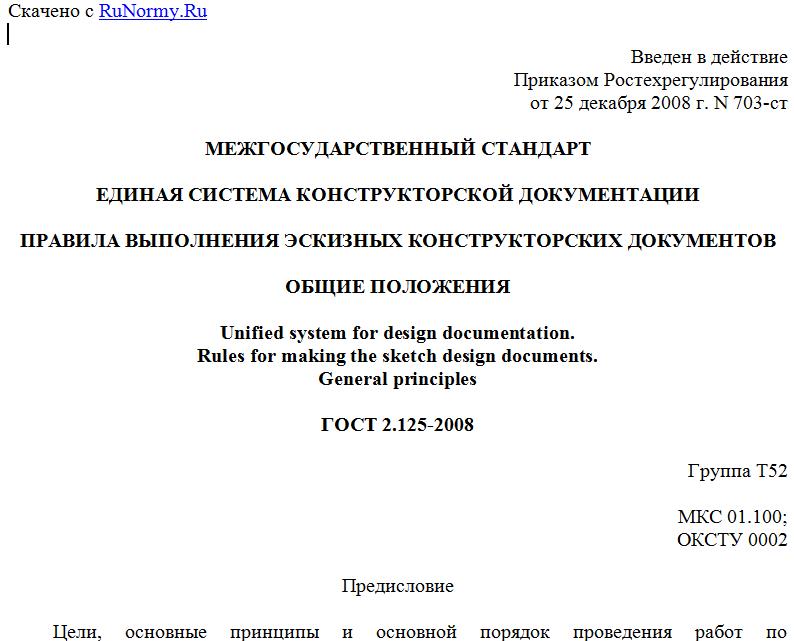

Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 703-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ ЭСКИЗНЫХ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
ОБЩИЕ ПОЛОЖЕНИЯ
Unified system for design documentation.
Rules for making the sketch design documents.
General principles
ГОСТ 2.125-2008
Группа Т52
МКС 01.100;
ОКСТУ 0002
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 33 от 28 августа 2008 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по ¦
¦ ¦ ¦техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 703-ст межгосударственный стандарт ГОСТ 2.125-2008 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
5. Взамен ГОСТ 2.125-88.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает правила выполнения, оформления и обращения эскизной конструкторской документации.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты на правила выполнения, оформления и обращения эскизной документации в зависимости от изделий конкретных видов техники с учетом их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2006. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.052-2006. Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.053-2006. Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-68. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-68. Единая система конструкторской документации. Стадии разработки
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.106-96. Единая система конструкторской документации. Текстовые документы
ГОСТ 2.201-80. Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68. Единая система конструкторской документации. Форматы
ГОСТ 2.316-2008. Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения
ГОСТ 2.503-90. Единая система конструкторской документации. Правила внесения изменений.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Основные положения
3.1. Эскизными конструкторскими документами являются документы, предназначенные для разового использования при изготовлении и испытании материальных макетов и разработке и анализе электронных макетов, а также при разработке других документов, применяемых при изготовлении разовой или единичной продукции.
3.2. Эскизные конструкторские документы (эскизные КД) выполняют на стадиях разработки документации по ГОСТ 2.103 в следующих случаях:
- на стадии технического предложения для уточнения представления о компоновочных и основных конструктивных исполнениях изделия, взаимодействии его основных составных частей и принципов работы;
- на стадии эскизного проекта для проверки принципов работы изделия или его составных частей;
- на стадии технического проекта для проверки правильности основных технических решений и работоспособности разрабатываемого изделия или его составных частей;
- на стадии серийного или массового производства при проведении работ по совершенствованию изделия для проверки отдельных составных частей изделия.
3.3. Необходимость разработки и анализа электронных макетов и/или документов для изготовления и испытания материальных макетов и, при необходимости, других документов устанавливает разработчик.
3.4. Комплектность эскизных КД устанавливает разработчик, исходя из номенклатуры документов по ГОСТ 2.102. Допускается включать в комплект эскизных конструкторских документов документы в различных формах представления (в бумажной и (или) электронной формах), при этом в электронной структуре изделия (ЭСИ) или в графе "Примечание" спецификации рекомендуется указывать форму представления документа.
3.5. Требования к разработке документов в электронной форме [далее - электронные документы (ДЭ)] - по ГОСТ 2.051.
4. Правила выполнения и обращения
4.1. Эскизные КД выполняют по правилам, установленным стандартами Единой системы конструкторской документации (ЕСКД) и настоящим стандартом, при этом рекомендуется максимально использовать упрощения, принятые в стандартах ЕСКД.
4.2. Эскизные КД при выполнении в бумажной форме должны сохранять четкость графики на все время действия и хранения и позволять снятие с них копий.
4.3. Эскизные КД допускается выполнять без точного соблюдения масштаба, если это не искажает наглядности изображения и не затрудняет их восприятия.
4.4. На электронных моделях и чертежах деталей и сборочных единиц допускается:
- не указывать массу;
- условное обозначение материала указывать упрощенно (без ссылки на стандарт, технические условия, другие НД) и т.п.
4.5. Требования к разработке электронных моделей (макетов) изделий - по ГОСТ 2.052.
4.6. Технические требования допускается помещать на любом листе чертежа или в любом месте рабочего пространства электронной модели изделия с учетом требований ГОСТ 2.316. В электронных моделях технические требования рекомендуется размещать на отдельном информационном уровне. В технических требованиях допускаются ссылки на стандарты организаций и технологические документы.
4.7. С целью сокращения сроков изготовления материальных макетов допускается технологические данные (технологические маршруты, режимы, средства технологического оснащения и др.) указывать непосредственно на электронных моделях и/или чертежах деталей и сборочных единиц и помещать их после всех технических требований.
4.8. Объем технологических требований, при необходимости, устанавливает разработчик совместно с технологическими службами.
4.9. На сборочных чертежах допускается проставлять размеры составных частей непосредственно на изображении сборочной единицы и помещать изображения отдельных деталей на свободном поле чертежа, записывая их в спецификацию как детали, на которые не выпущены чертежи ("БЧ"). Все данные для изготовления деталей, изображенных на поле сборочного чертежа, указывают в непосредственной близости от изображения этих деталей.
4.10. В электронной модели сборочной единицы допускается проставлять размеры составных частей непосредственно на изображении сборочной единицы и ее составных частей. В этом случае данные для изготовления деталей, изображенных в рабочем пространстве электронной модели, указывают в непосредственной близости от изображения этих деталей на полках линий-выносок. Если для деталей, изображенных в рабочем пространстве электронной модели, указаны все данные, достаточные для их изготовления и контроля, допускается не разрабатывать на них самостоятельные документы.
4.11. При разработке электронной модели детали или чертежа детали, изготавливаемой гибкой, допускается помещать развертку этой детали в любом месте рабочего пространства электронной модели или на поле чертежа.
