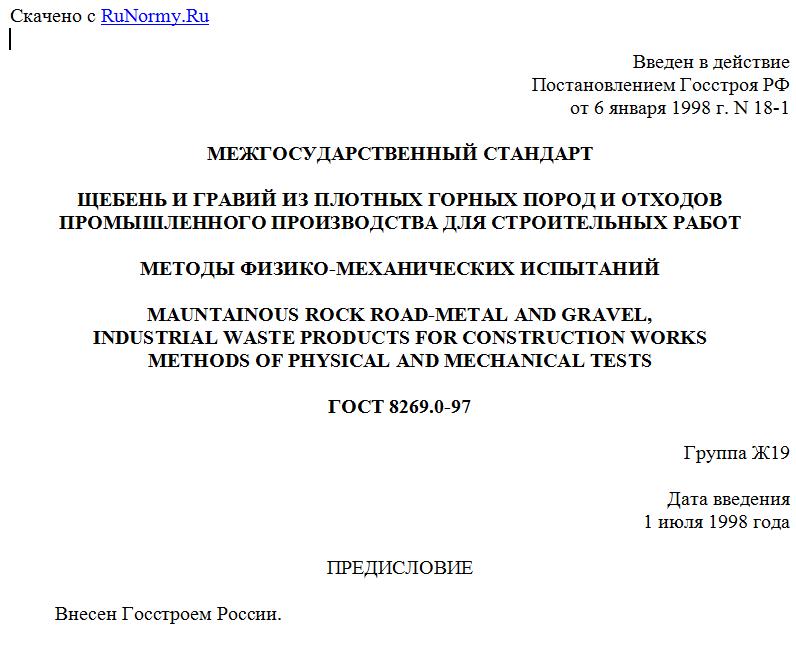

Введен в действие
Постановлением Госстроя РФ
от 6 января 1998 г. N 18-1
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЩЕБЕНЬ И ГРАВИЙ ИЗ ПЛОТНЫХ ГОРНЫХ ПОРОД И ОТХОДОВ
ПРОМЫШЛЕННОГО ПРОИЗВОДСТВА ДЛЯ СТРОИТЕЛЬНЫХ РАБОТ
МЕТОДЫ ФИЗИКО-МЕХАНИЧЕСКИХ ИСПЫТАНИЙ
MAUNTAINOUS ROCK ROAD-METAL AND GRAVEL,
INDUSTRIAL WASTE PRODUCTS FOR CONSTRUCTION WORKS
METHODS OF PHYSICAL AND MECHANICAL TESTS
ГОСТ 8269.0-97
Группа Ж19
Дата введения
1 июля 1998 года
ПРЕДИСЛОВИЕ
Внесен Госстроем России.
Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 10 декабря 1997 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование органа государственного¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства Рес- ¦
¦ ¦публики Армения ¦
¦Республика Беларусь ¦Минстройархитектуры Республики Бела- ¦
¦ ¦русь ¦
¦Республика Казахстан ¦Агентство строительства и архитек- ¦
¦ ¦турно-градостроительного контроля ¦
¦ ¦Министерства экономики и торговли ¦
¦ ¦Республики Казахстан ¦
¦Кыргызская Республика ¦Минархстрой Кыргызской Республики ¦
¦Республика Молдова ¦Министерство территориального разви- ¦
¦ ¦тия, строительства и коммунального ¦
¦ ¦хозяйства Республики Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Госстрой Республики Таджикистан ¦
¦Украина ¦Госкомградостроительства Украины ¦
L--------------------------+--------------------------------------
Взамен ГОСТ 3344-83, ГОСТ 7392-85 в части методов физико-механических испытаний, ГОСТ 8269-87.
Введен в действие с 1 июля 1998 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 6 января 1998 г. N 18-1.
ВВЕДЕНИЕ
При разработке настоящего стандарта использованы международные стандарты: ИСО 6274-82 "Бетон - Ситовой анализ заполнителей", ИСО 6782-82 "Заполнители для бетона - Определение насыпной плотности", ИСО 6783-82 "Заполнители крупнозернистые для бетона - Определение плотности частиц и поглощения воды - Метод гидростатического взвешивания".
В подразделе 4.3 использованы положения ИСО 6274-82 в части требований к набору сит и методике испытания при определении зернового состава; в подразделах 4.16, 4.18 - ИСО 6783-82 в части требований к методике испытания при определении средней плотности зерен щебня (гравия) и водопоглощения; в подразделе 4.17 - ИСО 6782-82 в части требований к методике испытания при определении насыпной плотности.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на щебень и гравий [далее - щебень (гравий)] из плотных горных пород (в том числе попутно добываемых вскрышных и вмещающих пород и некондиционных отходов горных предприятий) и отходов промышленного производства (в том числе из шлаков черной и цветной металлургии и тепловых электростанций) со средней плотностью зерен от 2,0 до 3,0 г/см3, применяемых в качестве заполнителей для тяжелого бетона, а также дорожных и других видов строительных работ, и устанавливает порядок выполнения физико-механических испытаний.
Область применения физико-механических испытаний приведена в Приложении А.
2. НОРМАТИВНЫЕ ССЫЛКИ
Используемые в настоящем стандарте ссылки на нормативные документы приведены в Приложении Б.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями.
Проба - определенное количество материала, отобранное для испытаний от партии горной породы, щебня (гравия).
Точечная проба - проба материала, взятая единовременно из установленных нормативными документами мест партии.
Объединенная проба - проба материала, состоящая из точечных проб и характеризующая партию в целом.
Лабораторная проба - проба материала, приготовленная из объединенной пробы и предназначенная для всех лабораторных испытаний, предусмотренных для данного вида горной породы, щебня (гравия).
Аналитическая проба - проба материала, приготовленная из лабораторной пробы и предназначенная для нескольких видов испытаний. Из аналитической пробы отбирают отдельные навески в соответствии с методикой испытаний. Допускается использование одной аналитической пробы для проведения нескольких видов испытаний, если в процессе предшествующих испытаний другие свойства материала не подвергаются изменению.
4. МЕТОДЫ ФИЗИКО-МЕХАНИЧЕСКИХ ИСПЫТАНИЙ
4.1. ОБЩИЕ ПОЛОЖЕНИЯ
4.1.1. Пробы взвешивают с погрешностью до 0,1% массы, если в стандарте на щебень (гравий) не даны другие указания.
4.1.2. Пробы, образцы и навески в воздушно-сухом состоянии (состоянии естественной влажности) высушивают до постоянной массы в сушильном шкафу при температуре (105 +/- 5) °С до тех пор, пока разница между результатами двух последовательных взвешиваний будет не более 0,1% массы навески. Каждое последующее взвешивание проводят после высушивания в течение не менее 1 ч и охлаждения не менее 45 мин.
4.1.3. Образцы горной породы для испытаний изготавливают цилиндрической или кубической формы. Линейные размеры образцов измеряют штангенциркулем с погрешностью до 0,1 мм.
Площадь каждого из оснований образца цилиндрической формы вычисляют по среднеарифметическому значению двух взаимно перпендикулярных диаметров.
Для определения площади нижней и верхней граней образца кубической формы определяют среднеарифметические значения длины каждой пары параллельных ребер данной грани.
Высоту образца цилиндрической формы определяют как среднеарифметическое значение результатов измерений четырех образующих цилиндра, расположенных в четвертях его окружности.
Высоту образца кубической формы определяют как среднеарифметическое значение результатов измерений четырех вертикальных ребер.
Площадь поперечного сечения образца определяют как среднеарифметическое значение площадей нижнего и верхнего оснований.
Объем образца определяют как произведение площади поперечного сечения на высоту.
Грани образцов, к которым прикладывают нагрузку пресса, обрабатывают на шлифовальном станке (круге), при этом должна быть обеспечена их параллельность. Правильность формы образцов проверяют стальным угольником, измеряя линейкой или щупом образовавшийся просвет, величина которого не должна превышать 2 мм на 100 мм грани образца.
4.1.4. Результаты испытаний рассчитывают с точностью до второго знака после запятой, если не даны другие указания относительно точности вычисления.
4.1.5. В качестве норм точности результатов испытаний используют ошибку повторяемости , характеризующую возможные расхождения между результатами испытаний одного материала одним методом в одной лаборатории.
Для вычисления ошибки повторяемости используют не менее 20 пар результатов испытаний в данной лаборатории за последнее время.
Среднеквадратическую (стандартную) ошибку повторяемости определяют по формуле
, (1)
где - средний размах по всем парам параллельных результатов испытаний.
Средний размах определяют по формуле
, (2)
где - абсолютное значение разности между результатами параллельных испытаний i-той пары (размах);
n - общее число пар результатов испытаний (n 20).
Размах определяют по формуле
, (3)
где и - соответственно первый и второй результаты испытаний в i-й паре.
Правильность определения единичных результатов испытаний оценивают по расхождению между двумя параллельными результатами испытаний при доверительной вероятности 95%, которое определяют по формуле
, (4)
Значения и для соответствующего метода испытаний зависят от конкретной величины результатов испытаний. При попадании результатов испытаний в смежные интервалы для данного метода испытаний принимают как среднеарифметическое значение величин расхождений.
4.1.6. Для определения зернового состава отдельных фракций щебня (гравия) должны применяться сита с круглыми или квадратными отверстиями на круглых или квадратных обечайках с диаметром или стороной не менее 300 мм. Стандартный набор сит для щебня (гравия) КСИ должен включать сито с квадратными отверстиями размером 1,25 мм по ГОСТ 6613 и сита с круглыми отверстиями диаметрами 2,5; 5 (3); 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 30; 40; 50; 60; 70 (80) мм.
Для определения размера зерен крупнее 70 (80) мм следует применять проволочные кольца-калибры различного диаметра в зависимости от ожидаемой
