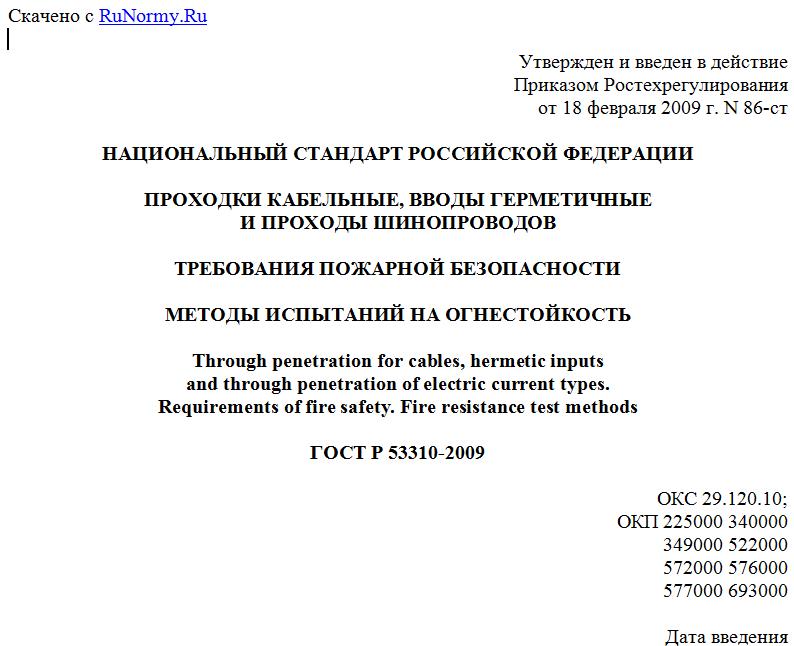

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 86-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОХОДКИ КАБЕЛЬНЫЕ, ВВОДЫ ГЕРМЕТИЧНЫЕ
И ПРОХОДЫ ШИНОПРОВОДОВ
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
МЕТОДЫ ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ
Through penetration for cables, hermetic inputs
and through penetration of electric current types.
Requirements of fire safety. Fire resistance test methods
ГОСТ Р 53310-2009
ОКС 29.120.10;
ОКП 225000 340000
349000 522000
572000 576000
577000 693000
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" (ВНИИПО) МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 86-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах.
Стандарт устанавливает требования пожарной безопасности и методы испытаний на огнестойкость.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р МЭК 60332-3-23-2005. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-23. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория B
ГОСТ 30247.0-94. Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 50571.1-93. Электроустановки зданий. Основные положения
ГОСТ 50571.2-93. Электроустановки зданий. Часть 3. Основные характеристики
ГОСТ 6616-97. Преобразователи термоэлектрические. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Проходка кабельная: конструктивный элемент, изделие или сборная конструкция, предназначенная для заделки мест прохода кабелей через ограждающие конструкции с нормируемыми пределами огнестойкости или противопожарные преграды и препятствующая распространению горения в примыкающие помещения в течение нормированного времени. Проходка кабельная включает в себя кабели, закладные детали (короба, лотки, трубы и т.п.), заделочные материалы и сборные или конструктивные элементы.
3.2. Ввод герметичный: изделие, предназначенное для обеспечения герметичного прохода электрических линий через строительные конструкции защитных оболочек атомных электрических станций (АЭС) в процессе нормальной эксплуатации, аварийных режимов работы АЭС и воздействия внешних факторов, включая сейсмические.
3.3. Проход шинопровода: конструктивный элемент, изделие или сборная конструкция, предназначенная для заделки мест прохода шинопровода через ограждающие конструкции с нормируемыми пределами огнестойкости или противопожарные преграды и препятствующая распространению горения в примыкающие помещения в течение нормируемого времени. Проход шинопровода включает в себя шинопровод, заделочный материал и сборные или конструктивные материалы.
3.4. Шинопровод: жесткий токопровод напряжением до 1 кВ, предназначенный для передачи и распределения электроэнергии, состоящий из неизолированных или изолированных проводников (шин) и относящихся к ним изоляторов, защитных оболочек, ответвительных устройств, поддерживающих и опорных конструкций.
3.5. Допустимый длительный ток для кабеля: по ГОСТ 50571.1.
3.6. Предел огнестойкости: промежуток времени от начала огневого воздействия в условиях стандартных испытаний до наступления одного из нормированных для данной конструкции предельных состояний.
3.7. Предельное состояние: состояние конструкции, при которой оно утрачивает способность сохранять одну из своих противопожарных функций.
4. Требования пожарной безопасности
4.1. Проходки кабельные, вводы герметичные и проходы шинопроводов, выполненные в ограждающих конструкциях с нормируемыми пределами огнестойкости или противопожарных преградах, должны иметь предел огнестойкости не ниже предела огнестойкости пересекаемой конструкции.
4.2. Конструкция проходок должна обеспечивать возможность замены и (или) дополнительной прокладки проводов, кабелей, возможность их технического обслуживания.
4.3. Коэффициент снижения допустимого длительного тока нагрузки силовых кабелей в составе кабельной проходки должен быть не менее 0,98.
5. Методы испытаний
5.1. Метод испытания на огнестойкость проходки кабельной
5.1.1. Стендовое оборудование - по ГОСТ 30247.0-94.
5.1.1.1. Стандартный температурный режим в испытательной камере может создаваться комбинированным нагревом: излучением от электронагревателей и тепловыделением от регулируемых газовых или жидкостных горелок. Прямое воздействие пламени горелок на испытуемый образец должно быть исключено.
5.1.1.2. При испытании кабельных проходок, у которых объем содержащихся в кабелях горючих материалов составляет более 3,5 л на один метр прокладки (ГОСТ Р МЭК 60332-3-23), увеличение температуры, фиксируемой отдельными печными термоэлектрическими преобразователями, по сравнению со стандартным температурным режимом после 10 мин испытания не должно превышать 200 °C.
5.1.2. Подготовка к испытаниям
5.1.2.1. Кабельные проходки, поставляемые заказчику в виде готовых изделий, должны сопровождаться актом приемки, техническими условиями, чертежом общего вида и спецификацией применяемых материалов.
Для сборных конструкций кабельных проходок, изготавливаемых непосредственно на объекте, на испытания поставляются материалы заделки (огнезащитные покрытия, уплотнители и т.п.), входящие в сборную конструкцию, с актами отбора образцов, техническими условиями на их применение и технологическим оборудованием для их изготовления и сборки.
5.1.2.2. Предусматриваются два вида испытаний образцов проходок:
- проектные испытания - испытания образцов, выполненных по конкретному проекту, для которых определены размеры, вид заделочного материала, марки кабелей, способы их прокладки (в трубах, на лотках, в проеме и др.);
- сравнительные испытания (сертификационные испытания) - испытания новых видов заделочных материалов в образце, основу конструкции которой составляет железобетонный блок с размерами не менее 400 x 400 мм и толщиной в соответствии с толщиной заделки испытываемого образца проходки.
5.1.2.3. В проектных образцах должны быть проложены кабели марок, предусмотренных проектной документацией.
5.1.2.4. При сравнительных испытаниях образцов с новыми видами заделочных материалов используют:
- один отрезок кабеля силового марки ААШв 3 x 120-10 (ГОСТ 18410);
- один отрезок кабеля силового марки АВВГ 4 x 10-1 (ГОСТ 16442);
- пучок из десяти кабелей контрольных марки АКВВГ 14 x 2,5 (ГОСТ 1508).
5.1.2.5. Длина выходящих из проходки кабелей с обеих сторон должна быть не менее 0,5 м.
5.1.2.6. При испытании кабельных проходок, не содержащих закладных деталей, расстояние между силовыми кабелями должно равняться не менее половины внешнего диаметра большего из них. Расстояние от силовых кабелей до контрольных должно составлять не менее 50 мм.
5.1.2.7. Изготовленные образцы проверяются посредством внешнего осмотра на отсутствие механических повреждений.
Проверенные образцы перед испытанием не менее 3 ч выдерживают при температуре (20 +/- 5) °C.
5.1.2.8. Горизонтальные или вертикальные кабельные проходки с симметричной заделкой испытываются по одному образцу. Результаты испытаний образцов при горизонтальном расположении не распространяются на результаты испытаний при вертикальном расположении и наоборот. Кабельные проходки с асимметричной заделкой <*> испытываются при обогреве с каждой стороны.
--------------------------------
<*> Проходки, у которых заделочный материал расположен с одной стороны проходки (обычно от 0,5 до 0,7 от ее толщины).
5.1.2.9. Универсальные кабельные проходки испытывают на двух образцах при горизонтальном и вертикальном расположениях.
5.1.2.10. Для проходок, выполненных в бетонных модулях с закладными металлическими трубами, коробами и лотками, термоэлектрические преобразователи устанавливают на необогреваемой поверхности заделочных материалов, а также на стенках труб, коробов и лотков в (5 +/- 1) мм от материала заделки.
5.1.2.11. На кабелях в необогреваемой зоне проходки термоэлектрические преобразователи устанавливают на оболочке кабеля (одиночного, на поверхности пучка) на расстоянии (5 +/- 1) мм от материала заделки.
