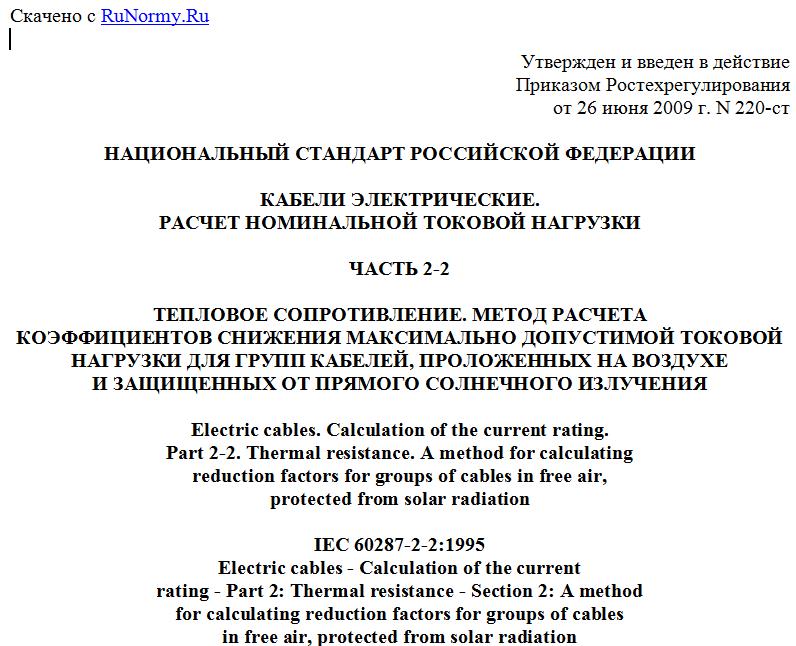

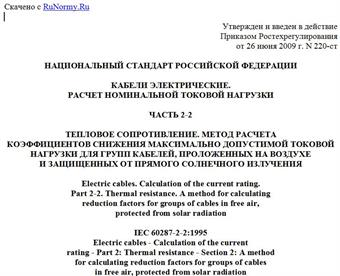

Утвержден и введен в действие
Приказом Ростехрегулирования
от 26 июня 2009 г. N 220-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ.
РАСЧЕТ НОМИНАЛЬНОЙ ТОКОВОЙ НАГРУЗКИ
ЧАСТЬ 2-2
ТЕПЛОВОЕ СОПРОТИВЛЕНИЕ. МЕТОД РАСЧЕТА
КОЭФФИЦИЕНТОВ СНИЖЕНИЯ МАКСИМАЛЬНО ДОПУСТИМОЙ ТОКОВОЙ
НАГРУЗКИ ДЛЯ ГРУПП КАБЕЛЕЙ, ПРОЛОЖЕННЫХ НА ВОЗДУХЕ
И ЗАЩИЩЕННЫХ ОТ ПРЯМОГО СОЛНЕЧНОГО ИЗЛУЧЕНИЯ
Electric cables. Calculation of the current rating.
Part 2-2. Thermal resistance. A method for calculating
reduction factors for groups of cables in free air,
protected from solar radiation
IEC 60287-2-2:1995
Electric cables - Calculation of the current
rating - Part 2: Thermal resistance - Section 2: A method
for calculating reduction factors for groups of cables
in free air, protected from solar radiation
(IDT)
ГОСТ Р МЭК 60287-2-2-2009
Группа Е49
ОКП 35 0000;
ОКС 29.060.20
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 июня 2009 г. N 220-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60287-2-2:1995 "Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2. Тепловое сопротивление. Раздел 2. Метод расчета коэффициентов снижения максимально допустимой токовой нагрузки для групп кабелей, проложенных на воздухе и защищенных от прямого солнечного излучения" (IEC 60287-2-2:1995 "Electric cables - Calculation of the current rating - Part 2: Thermal resistance - Section 2: A method for calculating reduction factors for groups of cables in free air, protected from solar radiation").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В настоящем стандарте изложен метод и приведены данные, позволяющие рассчитать коэффициенты снижения допустимой токовой нагрузки для горизонтально расположенных групп кабелей, проложенных на воздухе. Диэлектрические потери представленный метод не учитывает. Рекомендуется применять настоящий стандарт совместно с МЭК 60287-2-1:1994.
1. Область применения
Приведенный в настоящем стандарте метод применим к любым типам кабелей, расположенных группами горизонтально, при условии, что они имеют один и тот же диаметр и идентичные потери.
В настоящем стандарте приведены сведения относительно снижения максимально допустимой токовой нагрузки вследствие наличия соседних кабелей.
Рассмотрение ограничено следующими условиями:
a) не более девяти кабелей, расположенных квадратом (рисунок 1);
b) не более шести цепей, каждая из трех кабелей, расположенных треугольником; при этом не более трех цепей, расположенных горизонтально, или двух цепей, расположенных вертикально (рисунок 2).
Рисунок 1. Типовые примеры групп кабелей [e) представляет
собой группу самого большого размера, на которую
распространяются данные]
Рисунок 2. Типовые примеры групп кабелей, проложенных
треугольником [c) представляет собой группу самого большого
размера, на которую распространяются данные]
Метод следует применять с осторожностью в тех случаях, где циркуляция воздуха вокруг кабелей может быть ограничена из-за наличия прилегающих объектов.
Примечание. Для расширения и уточнения данных, а также для учета влияния диэлектрических потерь требуются дополнительные исследования.
Метод расчета применим для следующих случаев:
- если известны значения максимально допустимой токовой нагрузки для единичных кабелей или цепи, то можно определить коэффициенты снижения для групп, состоящих из кабелей того же типа (см. 4.1);
- если значения номинальной токовой нагрузки неизвестны, то можно воспользоваться данными настоящего стандарта и формулами, приведенными в МЭК 60287-1-1 и МЭК 60287-2-1, для определения максимально допустимой токовой нагрузки в группах кабелей (см. 4.2);
- если есть возможность проложить кабели на достаточном отдалении друг от друга, чтобы избежать снижения максимально допустимой токовой нагрузки (см. раздел 5).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60287-1-1:2006. Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-1. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Общие положения
МЭК 60287-2-1:1994. Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-1. Тепловое сопротивление. Расчет теплового сопротивления.
3. Обозначения
В настоящем стандарте применены следующие обозначения:
- наружный диаметр многожильного кабеля или одного одножильного кабеля в составе группы кабелей, расположенных треугольником, мм;
- коэффициент снижения максимально допустимой токовой нагрузки для кабелей, расположенных группами;
- номинальная токовая нагрузка кабеля с наиболее высокой температурой в группе, А;
- номинальная токовая нагрузка одного кабеля или цепи в предположении, что они единичны, А;
- внешнее тепловое сопротивление одного кабеля в предположении, что он единичен, используемое для расчета , К x м/Вт;
- внешнее тепловое сопротивление кабеля с наиболее высокой температурой в группе, К x м/Вт;
W - общие потери одного многожильного кабеля или одного одножильного кабеля в составе группы кабелей, расположенных треугольником, в предположении, что он единичен, имеющего токовую нагрузку , Вт/м;
- расстояние между соседними кабелями группы (следует отметить, что это расстояние, измеренное между поверхностями кабелей, а не между их осями, как принято в МЭК 60287-1-1 и МЭК 60287-2-1), мм;
- коэффициент теплового рассеяния одного многожильного кабеля или одного одножильного кабеля в составе группы кабелей, расположенных треугольником, в предположении, что он единичен и проложен на воздухе, Вт/м2 x ;
- коэффициент теплового рассеяния кабеля с наиболее высокой температурой в группе, Вт/м2 x ;
- температурный коэффициент нагрева поверхности одного многожильного кабеля или одного одножильного кабеля в составе группы кабелей, расположенных треугольником, в предположении, что он единичен и проложен на воздухе:
;
- температура окружающей среды, используемая для расчета , °C;
- температура жилы, используемая для расчета , °C.
4. Метод расчета
4.1. Коэффициенты снижения для кабелей, проложенных группами, если известна номинальная токовая нагрузка
Если известна максимально допустимая токовая нагрузка для единичных кабелей или цепи и надо рассчитать коэффициент снижения для группы кабелей, выполняют расчет для кабеля с самой высокой максимально допустимой температурой нагрева по формуле
