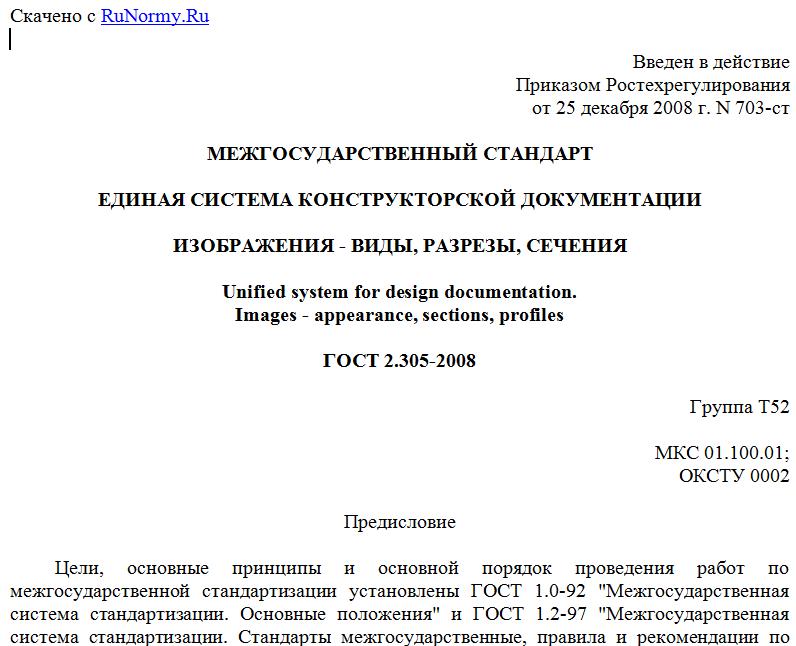

Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 703-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ИЗОБРАЖЕНИЯ - ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ
Unified system for design documentation.
Images - appearance, sections, profiles
ГОСТ 2.305-2008
Группа Т52
МКС 01.100.01;
ОКСТУ 0002
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 33 от 28 августа 2008 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Федеральное агентство по техническому регулированию и метрологии
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 703-ст межгосударственный стандарт ГОСТ 2.305-2008 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
5. Взамен ГОСТ 2.305-68.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах (электронных моделях) всех отраслей промышленности и строительства.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.052-2006. Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.102-68. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-68. Единая система конструкторской документации. Стадии разработки
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.109-73. Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 2.302-68. Единая система конструкторской документации. Масштабы
ГОСТ 2.317-69. Единая система конструкторской документации. Аксонометрические проекции.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Вертикальный разрез: разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.
3.2. Вид предмета (вид): ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования.
3.3. Вынесенное сечение: сечение, расположенное на чертеже вне контура изображения предмета или в разрыве между частями одного изображения.
3.4. Выносной элемент: дополнительное, обычно увеличенное, отдельное изображение части предмета.
3.5. Главный вид предмета (главный вид): основной вид предмета на фронтальной плоскости проекции, который дает наиболее полное представление о форме и размерах предмета, относительно которого располагают остальные основные виды.
3.6. Горизонтальный разрез: разрез, выполненный секущей плоскостью, параллельной горизонтальной плоскости проекций.
3.7. Дополнительный вид предмета (дополнительный вид): изображение предмета на плоскости, непараллельной ни одной из основных плоскостей проекций, применяемое для неискаженного изображения поверхности, если ее нельзя получить на основном виде.
3.8. Ломаный разрез: сложный разрез, выполненный пересекающимися плоскостями.
3.9. Местный вид предмета (местный вид): изображение отдельного ограниченного участка поверхности предмета.
3.10. Местный разрез: разрез, выполненный секущей плоскостью только в отдельном, ограниченном месте предмета.
3.11. Наклонный разрез: разрез, выполненный секущей плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого.
3.12. Наложенное сечение: сечение, расположенное непосредственно на изображении предмета вдоль следа секущей плоскости.
3.13. Ортогональная (прямоугольная) проекция: параллельная проекция предмета или его части на плоскость, перпендикулярную к направлению проецирующих лучей, представляющую совмещенную с чертежом одну из граней пустотелого куба, внутри которого мысленно помещен предмет [1], [2].
3.14. Основной вид предмета (основной вид): вид предмета, который получен путем совмещения предмета и его изображения на одной из граней пустотелого куба, внутри которого мысленно помещен предмет, с плоскостью чертежа.
Примечание. Основной вид предмета может относиться к предмету в целом, его разрезу или сечению.
3.15. Параллельная проекция: изображение предмета или его части, полученное проецированием их воображаемым параллельным пучком лучей на плоскость.
3.16. Поперечный разрез: разрез, выполненный секущей плоскостью, направленной перпендикулярно к длине или высоте предмета.
3.17. Продольный разрез: разрез, выполненный секущей плоскостью, направленной вдоль длины или высоты предмета.
3.18. Простой разрез: разрез, выполненный одной секущей плоскостью.
3.19. Профильный разрез: вертикальный разрез, выполненный секущей плоскостью, параллельной профильной плоскости проекций.
3.20. Разрез предмета (разрез): ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.
3.21. Сечение предмета (сечение): ортогональная проекция фигуры, получающейся в одной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета.
Примечание. При необходимости в качестве секущей допускается применять цилиндрическую поверхность, развертываемую на плоскость чертежа.
3.22. Сложный разрез: разрез, выполненный двумя и более секущими плоскостями.
3.23. Ступенчатый разрез: сложный разрез, выполненный параллельными секущими плоскостями.
3.24. Фронтальный разрез: вертикальный разрез, выполненный секущей плоскостью, параллельной фронтальной плоскости проекций.
4. Основные положения
4.1. Общие требования к содержательной части чертежа - по ГОСТ 2.109, электронной модели изделия - по ГОСТ 2.052.
4.2. Изображения предметов на чертеже следует выполнять по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (см. рисунок 1).
Рисунок 1
4.3. За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью, как показано на рисунке 2. Грань 6 допускается располагать рядом с гранью 4.
Рисунок 2
4.4. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
4.5. В зависимости от содержания изображения разделяют на виды, разрезы, сечения.
Масштаб изображений, расположенных в непосредственной проекционной связи друг с другом на основных плоскостях проекций, принимают за масштаб выполнения документа и записывают в соответствующем реквизите основной надписи (ГОСТ 2.104). Все иные изображения, выполненные на чертеже в ином масштабе, должны иметь о нем указания.
