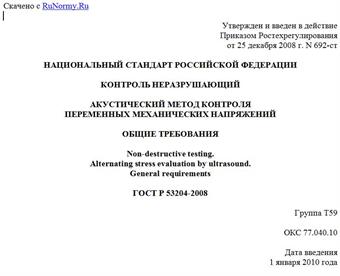

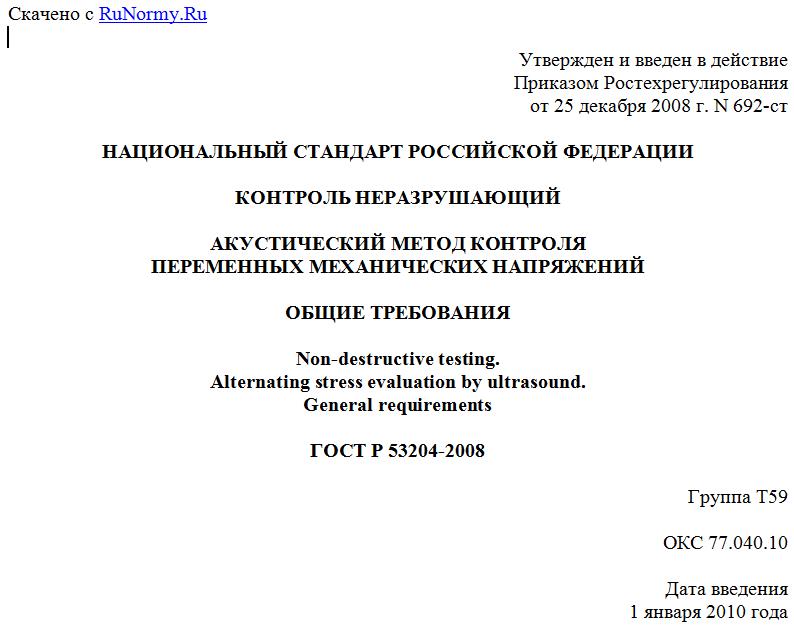

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 692-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
АКУСТИЧЕСКИЙ МЕТОД КОНТРОЛЯ
ПЕРЕМЕННЫХ МЕХАНИЧЕСКИХ НАПРЯЖЕНИЙ
ОБЩИЕ ТРЕБОВАНИЯ
Non-destructive testing.
Alternating stress evaluation by ultrasound.
General requirements
ГОСТ Р 53204-2008
Группа Т59
ОКС 77.040.10
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Нижегородским филиалом института машиноведения Академии наук Российской Федерации (Нф ИМАШ РАН) и Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД").
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 692-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
К настоящему времени методы экспериментального изучения напряженного состояния конструкционных материалов на основе явления акустоупругости практически готовы к широкому применению. Общие требования контроля механических напряжений акустическим методом регламентирует ГОСТ Р 52731.
Расширение области использования упругоакустического эффекта для контроля напряжений, возникающих в твердых телах под воздействием переменных нагрузок, представляет интерес для специалистов, занимающихся вопросами контроля механических напряжений методами акустоупругости. Если переменные нагрузки можно считать квазистатическими, то есть параметры их изменения во времени малы по сравнению с частотой волн, зондирующих материал, то явление "динамической акустоупругости" можно использовать для оценки значений переменных напряжений в материале технического объекта.
Настоящий стандарт послужит методической основой применения метода акустоупругости для оценки значений переменных напряжений, действующих внутри элементов конструкций, подвергающихся различным динамическим нагрузкам в процессе испытаний, наладки и эксплуатации.
1. Область применения
Настоящий стандарт распространяется на акустический эхо-метод определения размаха колебания напряжения, действующего в плоскости, перпендикулярной к направлению распространения волн.
Стандарт распространяется на определение механических напряжений, изменяющихся с частотой, по крайней мере на порядок меньшей основной частоты ультразвуковых эхо-импульсов.
Настоящий стандарт устанавливает основные требования к порядку определения переменных напряжений, усредненных по толщине материала и площади ультразвукового пучка, в элементах конструкций технических объектов как при их испытаниях на динамические нагрузки, так и в процессе эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52731-2007. Контроль неразрушающий. Акустический метод контроля механических напряжений. Общие требования
ГОСТ 12.1.001-89. Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Обозначения и сокращения
3.1. В настоящем стандарте применены следующие обозначения:
- постоянная составляющая напряжения, МПа;
- размах переменных напряжений, МПа;
- задержка импульса упругой сдвиговой волны с вектором поляризации, параллельным напряжению , мкс;
- уширение профиля импульса сдвиговой волны с вектором поляризации, параллельным напряжению , мкс;
- задержка импульса упругой сдвиговой волны с вектором поляризации, перпендикулярным к напряжению , мкс;
- уширение профиля импульса сдвиговой волны с вектором поляризации, перпендикулярным к напряжению , мкс;
- задержка импульса упругой продольной волны, мкс;
- уширение профиля импульса упругой продольной волны, мкс;
- коэффициенты акустоупругой связи, 1/МПа:
- относительное изменение задержки импульса сдвиговой волны, поляризованной вдоль направления действия одноосного напряжения, при его изменении на 1 МПа;
- относительное изменение задержки импульса сдвиговой волны, поляризованной поперек направления действия одноосного напряжения, при его изменении на 1 МПа;
- относительное изменение задержки импульса продольной волны при изменении напряжения на 1 МПа.
3.2. В настоящем стандарте применены следующие сокращения:
ОК - объект контроля;
ПН - напряжение, переменное во времени;
СИ - средство измерений;
ЭАП - электроакустический преобразователь.
4. Требования к безопасности работ
4.1. К выполнению измерений и обработке их результатов допускают операторов, обладающих навыками эксплуатации оборудования ультразвукового неразрушающего контроля, умеющих пользоваться общероссийскими и отраслевыми нормативными и техническими документами по акустическим методам контроля, прошедших обучение работе с применяемыми СИ и аттестованных на знание правил безопасности в соответствующей отрасли промышленности.
4.2. При проведении работ по определению переменных механических напряжений акустическим методом оператор должен руководствоваться ГОСТ 12.1.001, ГОСТ 12.2.003, ГОСТ 12.3.002 и правилами технической безопасности при эксплуатации электроустановок потребителей, утвержденными Госэнергонадзором.
4.3. Работу следует проводить в соответствии с требованиями безопасности, изложенными в инструкции по эксплуатации аппаратуры, входящей в состав используемых средств измерений.
4.4. В методике проведения акустических измерений на конкретном ОК должны быть указаны требования, соблюдение которых обязательно при работе на данном предприятии.
4.5. При организации работ по контролю должны соблюдаться требования пожарной безопасности по ГОСТ 12.1.004.
5. Требования к средствам измерений
5.1. В качестве СИ могут быть использованы установки, собранные из серийной аппаратуры, и специализированные приборы для определения размаха ПН, сертифицированные и поверяемые в установленном порядке.
5.2. СИ должны содержать комплект ЭАП, обеспечивающих излучение и прием сдвиговых и продольных упругих волн.
5.3. В комплект СИ должно входить видеоконтрольное устройство, обеспечивающее развертку информативного сигнала по крайней мере до 1 нс на деление горизонтальной шкалы.
5.4. СИ должны быть укомплектованы методикой выполнения измерений и обработки их результатов.
6. Требования к объекту контроля
6.1. ОК в зонах измерений не должен содержать несплошностей и дефектов.
6.2. Состояние поверхности в зонах измерений должно обеспечить необходимую чувствительность и стабильность наблюдения акустических импульсов.
6.3. Минимальная толщина материала в зонах измерений определяется длительностью импульсов, а максимальная - затуханием упругих волн и состоянием отражающей поверхности.
6.4. При обследовании ОК с криволинейными поверхностями более предпочтительными для измерений являются поверхности выпуклого типа.
7. Порядок подготовки к проведению контроля
7.1. Подготовка к контролю содержит следующие основные этапы:
- анализ технических документов на объект и составление карты обследования;
- подготовка зон измерений.
7.2. Порядок анализа технических документов и составление карты обследования
7.2.1. На основании изучения технических документов на объект устанавливают:
