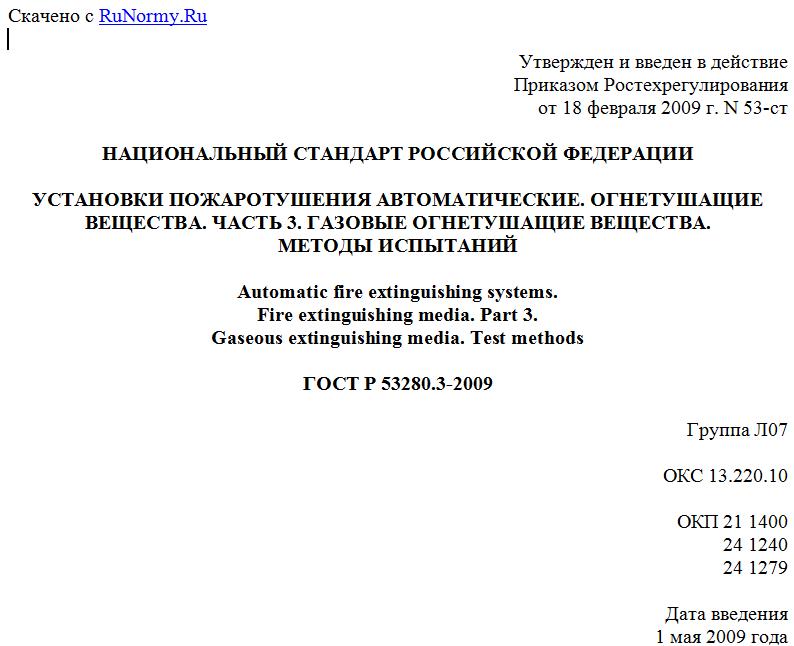

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 53-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ. ОГНЕТУШАЩИЕ
ВЕЩЕСТВА. ЧАСТЬ 3. ГАЗОВЫЕ ОГНЕТУШАЩИЕ ВЕЩЕСТВА.
МЕТОДЫ ИСПЫТАНИЙ
Automatic fire extinguishing systems.
Fire extinguishing media. Part 3.
Gaseous extinguishing media. Test methods
ГОСТ Р 53280.3-2009
Группа Л07
ОКС 13.220.10
ОКП 21 1400
24 1240
24 1279
Дата введения
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" (ВНИИПО) МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 53-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на газовые огнетушащие вещества (ГОТВ), которые предназначены для применения в автоматических установках пожаротушения для ликвидации горения и представляют собой индивидуальные химические соединения или их смеси (составы), которые при тушении пламени находятся в газообразном или парообразном состоянии.
Настоящий стандарт устанавливает методы определения минимальной огнетушащей концентрации (МОК).
Азот, аргон и диоксид углерода не подвергаются испытаниям по настоящему стандарту при условии, если технические характеристики азота соответствуют ГОСТ 9293, аргона - ГОСТ 10157, - ГОСТ 8050 для высшего и первого сорта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 25828-83. Гептан нормальный эталонный. Технические условия
ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 8050-85. Двуокись углерода газообразная и жидкая. Технические условия
ГОСТ 9293-74. Азот газообразный и жидкий. Технические условия
ГОСТ 10157-79. Аргон газообразный и жидкий. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ Р 51043-2002. Установки водяного и пенного пожаротушения автоматические. Общие технические требования. Методы испытаний
ГОСТ Р 51105-97. Топлива для двигателей внутреннего сгорания. Неэтилированный бензин. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями:
3.1. Автоматическая установка газового пожаротушения: совокупность стационарных технических средств для тушения очагов пожара за счет автоматического выпуска газового огнетушащего вещества.
3.2. Газовое огнетушащее вещество: индивидуальное химическое соединение или смесь соединений, которые при тушении пламени находятся в газообразном или парообразном состоянии и обладают физико-химическими свойствами, позволяющими создать условия для прекращения горения.
3.3. Минимальная огнетушащая концентрация: наименьшая объемная концентрация огнетушащего вещества в воздухе, которая обеспечивает тушение диффузионного пламени вещества объемным способом в условиях опыта.
4. Порядок представления ГОТВ на испытания
4.1. ГОТВ представляют на испытания с комплектом следующих документов:
техническая документация изготовителя на ГОТВ;
документ о качестве ГОТВ;
копия санитарно-эпидемиологического заключения о соответствии ГОТВ установленным правилам и нормативам.
4.2. Техническая документация изготовителя на ГОТВ должна содержать следующие данные:
а) наименование продукта, химическую формулу, а также максимальное и минимальное содержание основного (или основных) компонента (компонентов) ГОТВ, содержание остальных компонентов;
б) температуру кипения и парциальное давление паров при нормальных условиях;
в) озоноразрушающий потенциал;
г) предельно допустимую концентрацию (ПДК) компонента (компонентов) в воздухе рабочей зоны;
д) минимальную объемную огнетушащую концентрацию при тушении н-гептана;
е) срок службы в составе установки пожаротушения (срок службы ГОТВ в составе установки пожаротушения должен составлять не менее 10 лет). Проверку указанного срока службы проводят сбором и анализом статистических данных и в соответствии с [1];
ж) газ-вытеснитель (при необходимости);
з) массовую долю воды;
и) плотность жидкой и паровой (или газовой) фазы при 20 °C.
4.3. Документ о качестве (паспорт, свидетельство и т.п.) должен содержать сведения:
наименование предприятия-изготовителя или его товарный знак;
номер партии;
наименование продукта и его количество;
типовые значения показателей по 4.2 а) - ж);
типовые и фактические значения показателей по 4.2 з), и).
4.4. Транспортная тара для ГОТВ, имеющих давление насыщенных паров при 25 °C выше 101,3 кПа, кроме предусмотренных изготовителем надписей и знаков должна быть маркирована надписями, содержащими значение давления в таре и меры безопасности при транспортировке и хранении.
4.5. Для испытаний по 6.3 ГОТВ, которые при нормальных условиях находятся в жидком состоянии, изготовитель поставляет насадок, а также чертеж насадка.
5. Порядок проведения испытаний
5.1. Значение МОК определяют методом "чашечной горелки" по 6.2 при тушении н-гептана.
Результат испытаний считается удовлетворительным, если полученное в опыте среднее значение не превышает величины, заявленной изготовителем.
При получении неудовлетворительных результатов проводят проверку минимальной объемной огнетушащей концентрации в огневой камере при тушении модельных очагов объемным способом по 6.3. Результаты испытаний в камере по 6.3 распространяются на весь объем испытуемой продукции.
6. Методы испытаний
6.1. Испытания проводят при нормальных климатических условиях по ГОСТ 15150, если не оговорены особые условия.
6.2. Определение минимальной огнетушащей концентрации ГОТВ методом "чашечной горелки".
Метод предусматривает определение минимального соотношения ГОТВ, находящегося в газообразном или парообразном состоянии, и воздуха, при котором достигается тушение модельного очага, установленного в потоке смеси воздуха с ГОТВ.
6.2.1. Оборудование и средства измерений
Испытание по определению МОК методом "чашечной горелки" проводят на установке, принципиальная схема которой приведена на рисунке 1.
1 - реакционная труба; 2 - чашечная горелка;
3 - стеклянный бой; 4 - основание;
5 - расширительная емкость; 6 - подъемный столик;
7 - колпак; 8 - трехходовой вентиль;
9 - газовый расходомер; 10 - воздушный расходомер;
11 - воздуходувка
Рисунок 1. Принципиальная схема установки
для определения минимальной огнетушащей концентрации
методом "чашечной горелки"
