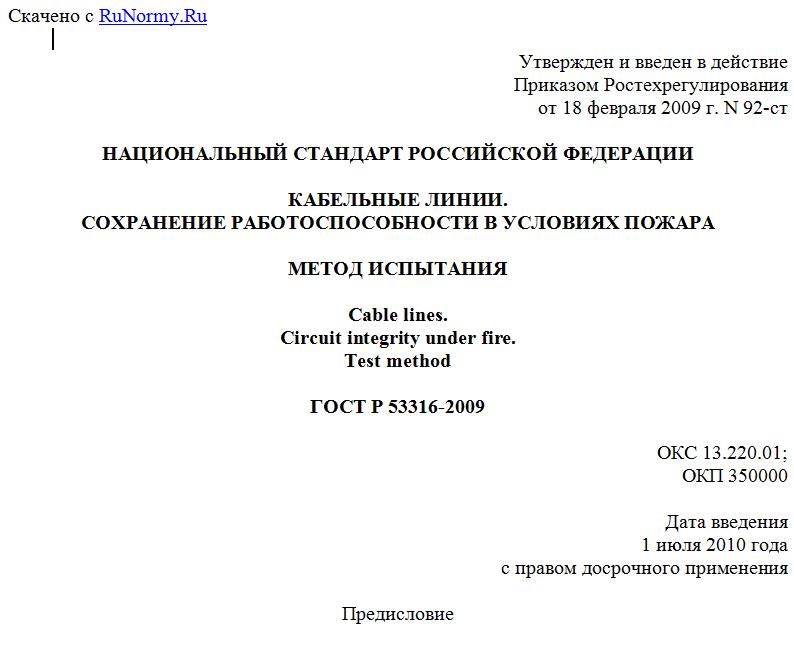

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 92-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛЬНЫЕ ЛИНИИ.
СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА
МЕТОД ИСПЫТАНИЯ
Cable lines.
Circuit integrity under fire.
Test method
ГОСТ Р 53316-2009
ОКС 13.220.01;
ОКП 350000
Дата введения
1 июля 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ "ВНИИПО" МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 92-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на кабельные линии, к которым предъявляются требования по сохранению работоспособности в условиях пожара, и устанавливает метод испытания.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53769-2010. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия
ГОСТ Р МЭК 60331-21-2003. Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно
ГОСТ Р МЭК 60331-23-2003. Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 23. Проведение испытаний и требования к ним. Кабели электрические для передачи данных
ГОСТ Р МЭК 60331-25-2003. Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 25. Проведение испытаний и требования к ним. Кабели оптические
ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Технические условия
ГОСТ 30247.0-94 (ИСО 834-75). Конструкции строительные. Методы испытаний на огнестойкость. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Кабельная линия: линия, предназначенная для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящая из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенная согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.
3.2 Работоспособность: способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени.
3.3 Стандартный температурный режим: режим изменения температуры во времени в соответствии с ГОСТ 30247.0.
4. Метод испытания
4.1. Стендовое оборудование - в соответствии с разделом 5 ГОСТ 30247.0, при этом внутренние размеры испытательной печи должны быть не менее 3000 x 3000 x 3000 мм.
4.2. Для имитации пожара в процессе испытания в испытательной печи должен быть создан стандартный температурный режим в соответствии с разделом 6 ГОСТ 30247.0.
4.3. Подготовка и проведение испытания
4.3.1. Образец представляет собой кабельную линию в проектном исполнении, которую устанавливают в испытательной печи в соответствии с технической документацией. При использовании коробов, лотков или труб образец устанавливают в испытательную печь горизонтально таким образом, чтобы в испытательной печи находилось максимальное количество стыков и элементов вентиляционных систем (при их наличии) в соответствии с технической документацией. Места прохода образца через стены печи заделывают в соответствии с технической документацией.
4.3.2. При проведении испытаний кабельных коробов, предназначенных для сохранения работоспособности кабельной линии в условиях пожара, в каждом образце прокладывают кабели согласно проектной документации. Если данная документация отсутствует, то прокладывают по одному отрезку следующих марок кабелей:
- АВВГ 2 x 2,5 - 0,66 ГОСТ Р 53769;
- АВВГ 4 x 10 - 1 ГОСТ Р 53769;
- АКВВГ 14 x 2,5 - ГОСТ 1508.
Кабели крепят металлическими скобами или другим крепежом в соответствии с технической документацией. Схема прокладки кабелей показана на рисунке А.1 (Приложение А).
4.3.3. Свободную площадь днища короба, лотка равномерно заполняют эквивалентной нагрузкой, имитирующей массу отсутствующих по сравнению с проектной документацией кабелей. Эквивалентную нагрузку прикладывают в виде металлических цепей или отрезков металлических прутков длиной не более 100 мм. Если в проектной документации отсутствуют сведения об эквивалентной нагрузке, то эквивалентную нагрузку определяют как разницу между проектной и фактической (при проведении испытаний) массами кабелей в кабельном коробе или лотке. Максимальная величина проектной нагрузки должна быть определена проектной документацией на кабельные короба и лотки. Эквивалентную нагрузку распределяют по днищу равномерно.
4.3.4. К установленным образцам кабелей подключают испытательное оборудование:
- для кабелей на номинальное напряжение до 0,6/1,0 кВ включительно - по ГОСТ Р МЭК 60331-21;
- для кабелей электрических для передачи данных - по ГОСТ Р МЭК 60331-23;
- для кабелей оптических - по ГОСТ Р МЭК 60331-25.
4.3.5. Испытание проводят в течение времени, установленного в технической документации на данный образец.
4.4. Оценка результатов испытания
Образец считают выдержавшим испытание, если:
- напряжение приложено в течение всего испытания, т.е. прерывать цепи не отключается;
- токопроводящая жила не разрушается, т.е. лампа не гаснет;
- значение приращения затухания (для кабелей оптических), полученное при измерении, не превышает максимально допустимого значения.
Приложение А
(рекомендуемое)
СХЕМА ПРОКЛАДКИ КАБЕЛЕЙ ВНУТРИ КОРОБА (ЛОТКА)
- минимальный радиус изгиба кабеля, мм, определяется
в соответствии с технической документацией на кабель
Рисунок А.1. Схема прокладки кабелей внутри короба (лотка)
