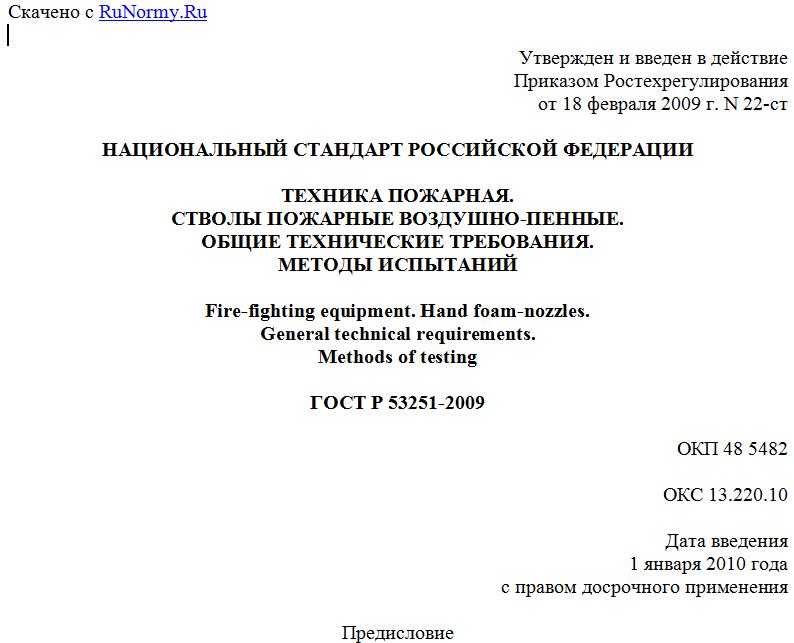

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 22-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ.
СТВОЛЫ ПОЖАРНЫЕ ВОЗДУШНО-ПЕННЫЕ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Fire-fighting equipment. Hand foam-nozzles.
General technical requirements.
Methods of testing
ГОСТ Р 53251-2009
ОКП 48 5482
ОКС 13.220.10
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 22-ст.
В настоящем стандарте учтены требования международного стандарта EN 137:2006 "Защитные дыхательные устройства. Автономный дыхательный аппарат открытого цикла со сжатым воздухом с полнолицевой лицевой частью. Требования, испытания, маркировка".
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на стволы пожарные воздушно-пенные (далее - стволы), предназначенные для формирования и направления струй воздушно-механической пены низкой кратности, а также низкой и средней кратности (комбинированные стволы) при тушении пожаров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и классификаторы:
ГОСТ Р 50588-93. Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний
ГОСТ 2.601-95. ЕСКД. Эксплуатационные документы
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 9.014-78. ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 13837-79. Динамометры общего назначения. Технические условия
ГОСТ 14192-77. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-81. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17756-72. Пробки резьбовые со вставками с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17757-72. Пробки резьбовые со вставками с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17763-72. Кольца резьбовые с полным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 17764-72. Кольца резьбовые с укороченным профилем резьбы диаметром от 1 до 100 мм. Конструкция и основные размеры
ГОСТ 18925-73. Пробки резьбовые с насадками с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18926-73. Пробки резьбовые с насадками с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18929-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18930-73. Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 28352-89. Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Государственные стандарты", который опубликован по состоянию на 1 января текущего года, и по ежегодно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями, обозначениями и сокращениями:
3.1. Ствол пожарный воздушно-пенный: ручной пожарный ствол, предназначенный для формирования и направления струй воздушно-механической пены низкой кратности или низкой и средней кратности при тушении пожаров.
3.2. Ствол воздушно-пенный (СВП): ручной пожарный ствол, предназначенный для формирования и направления струй воздушно-механической пены низкой кратности.
3.3. Ствол воздушно-пенный комбинированный (СВПК): комбинированный ручной пожарный ствол, предназначенный для формирования и направления струй воздушно-механической пены как низкой, так и средней кратности.
3.4. Ствол воздушно-пенный эжектирующий (СВПЭ): ручной пожарный ствол с эжектирующим устройством, предназначенный для формирования и направления струй воздушно-механической пены низкой кратности.
3.5. Рабочее давление: давление, МПа (), при котором обеспечивается работоспособность ствола.
3.6. Расход раствора пенообразователя (далее - ПО): количество раствора ПО, проходящее через ствол при рабочем давлении за определенное время.
3.7. Дальность струи (максимальная, по крайним каплям), м: максимальная дальность струи, определяемая как расстояние от проекции насадка ствола на испытательную площадку до места выпадения из струи крайних капель.
3.8. Кратность пены: отношение объема пены к объему раствора ПО, содержащегося в пене.
3.9. Эжектирующее устройство: устройство, обеспечивающее подачу ПО, который смешивается с подаваемым потоком воды, образуя водный раствор ПО.
3.10. Демпфер: устройство или приспособление, предназначенное для поглощения энергии колебаний либо уменьшения их амплитуды.
3.11. Ширина клыка: по ГОСТ 28352.
3.12. Условный проход (DN): приближенное числовое обозначение внутреннего диаметра, общее для всех присоединяемых компонентов трубопроводных систем, не являющееся измеряемой величиной.
4. Классификация, номенклатура показателей
4.1. Стволы классифицируются:
4.1.1. В зависимости от конструктивных особенностей и основных показателей:
СВП;
СВПК;
СВПЭ.
4.1.2. В зависимости от наличия (отсутствия) перекрывного устройства:
неперекрывные;
перекрывные (П).
4.1.3. В зависимости от условного прохода соединительной головки по типоразмерам:
с условным проходом DN 50;
с условным проходом DN 70.
4.1.4. В зависимости от функциональных возможностей:
формирующие струю воздушно-механической пены низкой кратности;
формирующие струи воздушно-механической пены низкой и средней кратности.
4.2. Для стволов устанавливается След номенклатура показателей назначения, которую следует включать в соответствующую нормативную и техническую документацию:
рабочее давление, МПа ();
расход раствора пенообразователя (ПО), ;
расход воды, (для стволов СВПЭ);
кратность пены на выходе из ствола (низкая, средняя);
дальность струи пены, м:
низкой кратности,
средней кратности (при наличии);
условный проход соединительной головки.
5. Общие технические требования
5.1. Стволы следует изготавливать в соответствии с требованиями настоящего стандарта.
5.2. Основные показатели и характеристики
