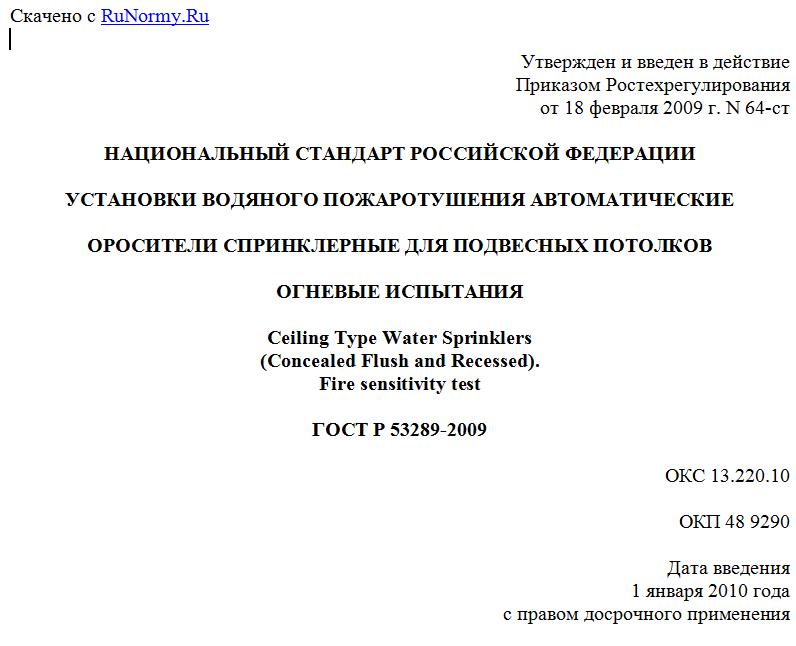

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 64-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ВОДЯНОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
ОРОСИТЕЛИ СПРИНКЛЕРНЫЕ ДЛЯ ПОДВЕСНЫХ ПОТОЛКОВ
ОГНЕВЫЕ ИСПЫТАНИЯ
Ceiling Type Water Sprinklers
(Concealed Flush and Recessed).
Fire sensitivity test
ГОСТ Р 53289-2009
ОКС 13.220.10
ОКП 48 9290
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 64-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает методы огневых испытаний водяных спринклерных оросителей для подвесных потолков (скрытых, потайных и углубленных) (далее - оросители) на воздействие тестового очага пожара в стандартном испытательном помещении, а также критерии оценки результатов испытаний с целью определения пригодности оросителей для использования в автоматических установках водяного пожаротушения.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 51043-97. Установки водяного и пенного пожаротушения автоматические. Оросители спринклерные и дренчерные. Общие технические требования. Методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Углубленный ороситель: спринклерный ороситель, у которого корпус или дужки частично находятся в углублении потолка.
3.2. Потайной ороситель: спринклерный ороситель, устанавливаемый заподлицо с подвесным потолком.
3.3. Скрытый ороситель: потайной спринклерный ороситель, скрытый декоративной крышкой.
3.4. Тестовый очаг пожара; ТОП: устройство, предназначенное для горения строго определенных материалов, обеспечивающих заданные параметры среды в стандартном испытательном помещении.
4. Общие положения
4.1. Испытаниям подвергают оросители, прошедшие предварительно испытания согласно ГОСТ Р 51043 вплоть до испытаний N 16 (взамен испытаний N 19).
4.2. На испытания представляют оросители в количестве 5 шт.
4.3. При несоответствии даже одного из оросителей хотя бы одному из требований настоящих норм следует проводить повторные испытания на удвоенном числе оросителей; результаты повторных испытаний считают окончательными.
4.4. Оросители поставляют на испытания с нормативной документацией и полным комплектом узлов, приспособлений и вспомогательного оборудования, необходимого для их монтажа и нормального функционирования.
4.5. Техническая документация на оросители должна содержать информацию о максимальном времени срабатывания в условиях ТОП, которое не должно превышать 231 с для оросителей с температурой срабатывания до 79 °C и 189 с для оросителей с температурой срабатывания от 79 °C и выше.
4.6. Результаты испытаний оформляют в виде таблицы (см. раздел 6).
5. Условия испытаний
5.1. Испытания проводят при следующих атмосферных условиях:
температура окружающего воздуха .................... от 21 °C до 28 °C;
относительная влажность ............................ от 30% до 80%;
атмосферное давление ............................... от 98 до 104 кПа.
5.2. Испытания оросителей проводят в помещении с размерами:
длина .............................................. (4,6 +/- 0,1) м;
ширина ............................................. (4,6 +/- 0,1) м;
высота ............................................. (2,4 +/- 0,1) м.
5.3. Внутри помещения стены должны быть отделаны фанерой толщиной не менее 12 мм, потолок должен быть без выступов, отделан стальным листовым прокатом толщиной не менее 1 мм. Угол комнаты, в котором установлен ТОП, должен быть защищен негорючим покрытием.
5.4. ТОП располагают на полу в одном из углов помещения. В качестве тестового очага пожара используют песчаную печь размером (300 +/- 5) x (300 +/- 5) x (300 +/- 5) мм. Расстояние от оси ТОП до стен должно быть в пределах (450 +/- 25) мм, высота от пола до верха ТОП должна составлять (560 +/- 30) мм.
5.5. Песчаная печь должна быть снабжена газовой горелкой; расход природного газа или метана 9,6 м3/ч +/- 5% и 26 м3/ч +/- 5%; теплота сгорания газа (155000 +/- 4200) кДж/м3. Теплота сгорания устанавливается по сертификату на горючий газ.
5.6. Устройство тестового очага пожара (песчаной печи с газовой горелкой) приведено на рисунке А.1 (Приложение А).
5.7. Оросители устанавливают в монтажном положении максимально углубленными в соответствии с технической документацией на них. Каждый ороситель заполняют водой с температурой (20 +/- 5) °C. Оросители должны быть сориентированы таким образом, чтобы плоскость дужек проходила через вертикальную образующую угла, в котором расположен ТОП. Если дужки отсутствуют, то ороситель ориентируют таким образом, чтобы чувствительный элемент оросителя находился в зоне наибольшего затенения относительно плоскости, проходящей через ось оросителя и через вертикальную образующую угла, в котором расположен ТОП.
Узел крепления оросителя допускается выполнять в виде съемной конструкции, утапливаемой в соответствующей нише потолка.
5.8. Термоэлектрический преобразователь (ТЭП) устанавливают в центре потолка +/- 30 мм (под центральным оросителем) на расстоянии (250 +/- 5) мм ниже потолка.
5.9. Взаимное расположение в испытательном помещении ТОП, ТЭП и испытываемых оросителей представлено на рисунке Б.1 (Приложение Б).
5.10. Перед началом испытаний в помещении должен быть произведен не менее чем 10-кратный воздухообмен.
5.11. Допустимая относительная погрешность всех измерений при испытании не должна превышать 5% (если не указана другая погрешность).
6. Проведение испытаний
6.1. Для оросителей с температурой срабатывания до 79 °C устанавливают расход природного газа или метана, составляющий 9,6 м3/ч +/- 5%, для оросителей с температурой срабатывания от 79 °C и выше - 26 м3/ч +/- 5%.
6.2. За начало отсчета времени срабатывания принимают момент достижения температуры в зоне контроля (в зоне установки оросителей):
- для оросителей с температурой срабатывания до 79 °C соответственно (31 +/- 1) °C;
- для оросителей с температурой срабатывания от 79 °C и выше - (49 +/- 2) °C.
6.3. Во время проведения испытаний контролируют следующие параметры:
- температуру в зоне установки оросителей (при поджигании ТП, начале отсчета и срабатывании оросителей);
- расход горючего газа;
- время срабатывания оросителей и декоративных крышек скрытых оросителей.
6.4. В момент срабатывания оросителя необходимо зафиксировать время срабатывания и температуру в зоне установки оросителя. За факт срабатывания принимается разрушение теплового замка, которое устанавливается визуально или с помощью специальных датчиков.
6.5. Результаты испытаний заносят в таблицу 1.
Таблица 1
Результаты испытаний
Номер оросителя Расход горючего газа, м3/ч Температура в зоне установки оросителей, °C Время сраба- тывания, с Темпера- тура сраба- тывания, °C
при поджига- нии ТОП в начале отсчета при сраба- тывании ороси- телей при сраба- тывании декоратив- ных крышек скрытых
