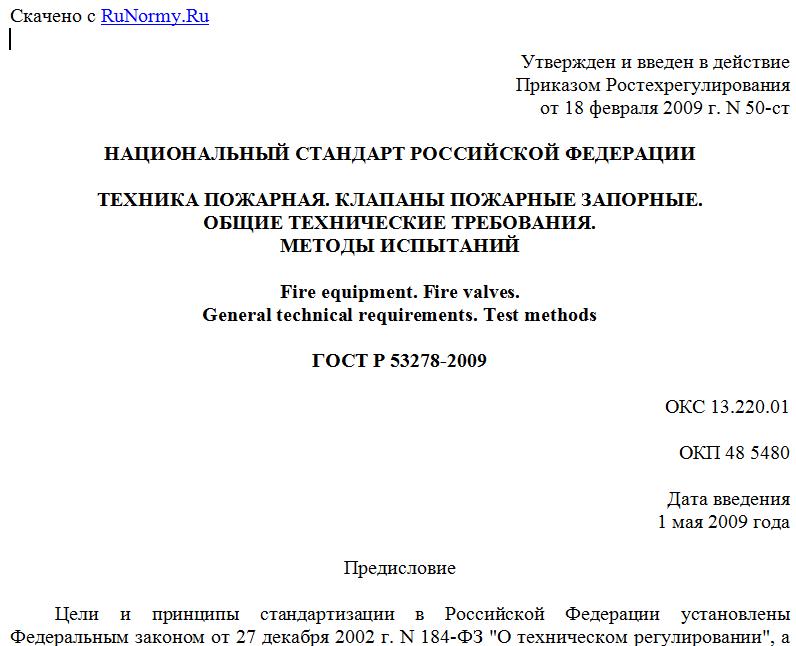

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 50-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ. КЛАПАНЫ ПОЖАРНЫЕ ЗАПОРНЫЕ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Fire equipment. Fire valves.
General technical requirements. Test methods
ГОСТ Р 53278-2009
ОКС 13.220.01
ОКП 48 5480
Дата введения
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" (ФГУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 50-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту будет публиковаться в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на клапаны пожарные запорные, которые применяются в пожарных кранах и устанавливаются в системе внутреннего противопожарного водопровода сооружений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 52720-2007. Арматура трубопроводная промышленная. Термины и определения
ГОСТ Р 52760-2007. Арматура трубопроводная. Требования к маркировке и отличительной окраске
ГОСТ 12.2.047. ССБТ. Пожарная техника. Термины и определения
ГОСТ 9.302-88. ЕСЗКС. Покрытия металлические и неметаллические, неорганические. Методы контроля
ГОСТ 9.303-84. ЕСЗКС. Покрытия металлические и неметаллические, неорганические. Общие требования к выбору
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытание и приемка выпускаемой продукции. Основные положения
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 2822-78. Концы цапковые и штуцерные судовой арматуры и соединительных частей. Основные параметры, размеры и технические требования
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 6527-68. Концы муфтовые с трубной цилиндрической резьбой. Размеры
ГОСТ 9544-2005. Арматура трубопроводная. Нормы герметичности затворов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15527-70. Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 18922-73. Пробки резьбовые со вставками с полным профилем для трубной цилиндрической резьбы диаметром до 4". Конструкция и основные размеры
ГОСТ 18929-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 21752-76. Система "человек-машина". Маховики управления и штурвалы. Общие эргономические требования
ГОСТ 25347-82. Основные нормы взаимозаменяемости. ЕСДП. Поля допусков и рекомендуемые посадки
ГОСТ 26349. Соединения трубопроводов и арматура. Давления номинальные (условные).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Пожарный кран: комплект, состоящий из клапана, установленного на пожарном трубопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным стволом.
[ГОСТ 12.2.047, пункт 48].
3.2. Клапан пожарного крана: запорный клапан, который входит в комплект пожарного крана и предназначен для открытия потока воды в пожарном кране.
3.3. Запорный клапан: Запорная арматура, конструктивно выполненная в виде клапана.
[ГОСТ Р 52720, статья 5.28].
3.4. Запорная арматура: арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью.
[ГОСТ Р 52720, статья 3.1].
3.5. Условный проход (номинальный диаметр): параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры. Условный проход (номинальный диаметр) не имеет единицы измерения и приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.
[ГОСТ 28338, пункт 1].
3.6. Номинальное давление PN: Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °C), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °C).
[ГОСТ Р 52720, статья 6.1].
3.7. Пробное давление ; : избыточное давление, при котором следует проводить гидравлическое испытание арматуры на прочность и плотность водой при температуре не менее 278 К (5 °C) и не более 343 К (70 °C), если в документации не указана другая температура.
[ГОСТ Р 52720-2007, статья 6.5].
4. Технические требования
4.1. Основные параметры и размеры клапана должны соответствовать показателям, приведенным на рисунке 1 и в таблице 1.
Примечание. Рисунок не определяет конструкцию.
Рисунок 1
Таблица 1
-----------------------------------------------T--------------------------¬
¦ Наименование параметра ¦ Значение параметра ¦
+----------------------------------------------+--------T--------T--------+
¦1. Условный проход (номинальный диаметр DN) ¦ 40 ¦ 50 ¦ 65 ¦
+----------------------------------------------+--------+--------+--------+
¦2. Рабочее давление клапана (номинальное ¦ 1,0 ¦
¦давление PN) по ГОСТ 26349, МПа, не менее ¦ ¦
+----------------------------------------------+--------T--------T--------+
¦3. Коэффициент гидравлического сопротивления ¦ 8,5 ¦ 7,5 ¦ 6,5 ¦
+----------------------------------------------+--------+--------+--------+
¦4. Угол между присоединительными патрубками ¦ От 90 до 135 включ. ¦
¦альфа, градусов ¦ ¦
+----------------------------------------------+--------T--------T--------+
¦5. Присоединительная трубная цилиндрическая ¦ 1,5 ¦ 2 ¦ 2,5 ¦
¦резьба d по ГОСТ 6357, класс B, дюймы ¦ ¦ ¦ ¦
+----------------------------------------------+--------+--------+--------+
¦6. Размеры муфтовых концов ¦ По ГОСТ 6527 ¦
+----------------------------------------------+--------------------------+
¦7. Размеры цапковых концов с трубной ¦ По ГОСТ 2822 ¦
¦цилиндрической резьбой ¦ ¦
+----------------------------------------------+--------T--------T--------+
¦8. l, мм, не менее ¦ 21 ¦ 23 ¦ 26 ¦
+----------------------------------------------+--------+--------+--------+
¦9. Высота клапана в закрытом положении h, ¦ 190 ¦
¦мм, не более ¦ ¦
+----------------------------------------------+--------------------------+
