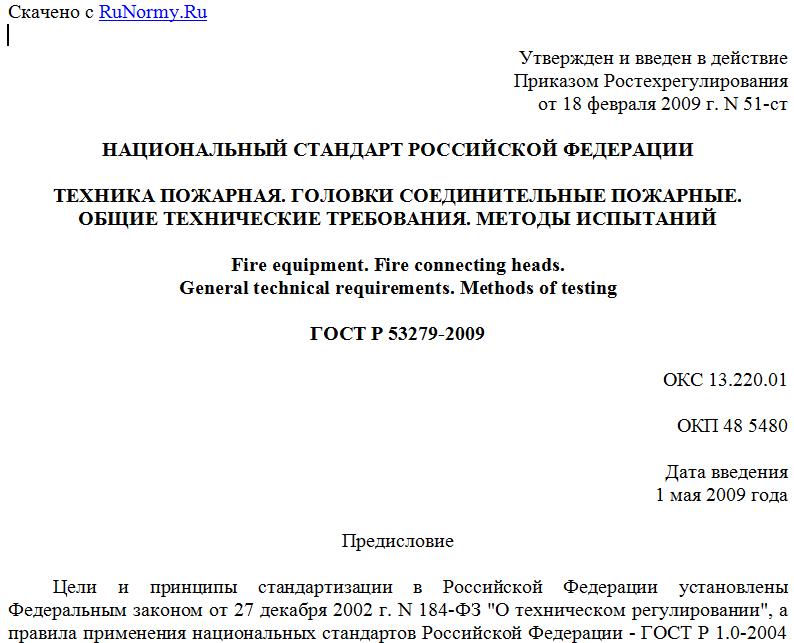

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 51-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ. ГОЛОВКИ СОЕДИНИТЕЛЬНЫЕ ПОЖАРНЫЕ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire equipment. Fire connecting heads.
General technical requirements. Methods of testing
ГОСТ Р 53279-2009
ОКС 13.220.01
ОКП 48 5480
Дата введения
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 51-ст.
4. Взамен ГОСТ 28352-89.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на пожарные соединительные головки (далее - головки), которые применяются для оборудования технических средств, предназначенных для транспортирования огнетушащих веществ по коммуникациям пожаротушения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52720-2007. Арматура трубопроводная промышленная. Термины и определения
ГОСТ 12.2.047. ССБТ. Пожарная техника. Термины и определения
ГОСТ 9.303-84. ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 6557-89. Кольца резиновые для пожарной соединительной арматуры. Технические условия
ГОСТ 14286-69. Ключи для пожарной соединительной арматуры. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17711-93. Сплавы медно-цинковые (латуни) литейные. Марки
ГОСТ 17759-72. Пробки резьбовые с полным профилем резьбы диаметром от 52 до 100 мм. Конструкция и основные размеры
ГОСТ 17760-72. Пробки резьбовые с укороченным профилем резьбы диаметром от 52 до 100 мм. Конструкция и основные размеры
ГОСТ 17761-72. Пробки резьбовые с полным профилем резьбы диаметром от 105 до 300 мм. Конструкция и основные размеры
ГОСТ 17762-72. Пробки резьбовые с укороченным профилем резьбы диаметром от 105 до 300 мм. Конструкция и основные размеры
ГОСТ 18922-73. Пробки резьбовые со вставками с полным профилем для трубной цилиндрической резьбы диаметром от до 4". Конструкция и основные размеры
ГОСТ 18923-73. Пробки резьбовые со вставками с укороченным профилем для трубной цилиндрической резьбы диаметром от до 4". Конструкция и основные размеры
ГОСТ 18927-73. Пробки резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от 4" до 6". Конструкция и основные размеры
ГОСТ 18928-73. Пробки резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от 4" до 6". Конструкция и основные размеры
ГОСТ 18929-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18930-73. Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от до . Конструкция и основные размеры
ГОСТ 18931-73. Кольца резьбовые с полным профилем для трубной цилиндрической резьбы диаметром от 4" до 6". Конструкция и основные размеры
ГОСТ 18932-73. Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от 4" до 6". Конструкция и основные размеры
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования
ГОСТ 28338-89. Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды
ГОСТ 24705-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 25346-89. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений
ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями, обозначениями и сокращениями:
3.1. Пожарная соединительная головка: быстросмыкаемая арматура в коммуникациях пожаротушения, обеспечивающая соединение пожарных рукавов и присоединение их к пожарному оборудованию и пожарным насосам.
[ГОСТ 12.2.047, пункт 48].
3.2. Рукавная пожарная соединительная головка (ГР, ГРВ): пожарная соединительная головка для крепления пожарных рукавов.
3.3. Муфтовая пожарная соединительная головка (ГМ, ГМВ): пожарная соединительная головка с внутренней присоединительной резьбой для оборудования трубопровода.
[ГОСТ 12.2.047, пункт 48].
3.4. Цапковая пожарная соединительная головка (ГЦ): пожарная соединительная головка с наружной присоединительной резьбой для оборудования трубопровода.
[ГОСТ 12.2.047, пункт 48].
3.5. Пожарная соединительная головка-заглушка (ГЗ, ГЗВ): пожарная соединительная головка для быстрого закрывания трубопровода, оборудованного муфтовой или цапковой пожарной соединительной головкой.
3.6. Переходная пожарная соединительная головка (ГП): пожарная соединительная головка для быстрого соединения в коммуникациях пожаротушения пожарного оборудования разных условных проходов.
3.7. Вспомогательная соединительная головка: соединительная головка с размерами, обеспечивающими смыкаемость с пожарными соединительными головками, предназначенная для проведения испытаний.
3.8. Контрольная соединительная головка: пожарная соединительная головка, используемая в качестве образца для проведения испытания, размеры которой соответствуют настоящему стандарту.
3.9. Условный проход (номинальный диаметр): параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры. Условный проход (номинальный диаметр) не имеет единицы измерения и приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.
[ГОСТ 28338, пункт 1].
3.10. Номинальное давление PN: наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °C), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °C).
[ГОСТ Р 52720, статья 6.1].
3.11. Работоспособное состояние: состояние объекта, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям нормативно-технической и (или) конструкторской документации.
[ГОСТ Р 27.002, статья 6.1].
3.12. Ход спиральной плоскости головки: расстояние по линии, параллельной оси спирали головки, между любой исходной средней точкой на спиральной плоскости и точкой полученной при перемещении исходной средней точки по спирали на определенный угол.
4. Классификация
4.1. Головки классифицируются:
В зависимости от назначения коммуникаций пожаротушения при транспортировании огнетушащих веществ:
- напорные;
- всасывающие.
Напорные в зависимости от области применения:
- для внутренних пожарных кранов (ВПК);
- для пожарных машин и наружных пожарных кранов (ПМ).
По типам в зависимости от конструктивного исполнения (рисунки 2 - 6):
Напорные:
ГР - головка рукавная;
ГМ - головка муфтовая;
ГЦ - головка цапковая;
ГП - головка переходная;
ГЗ - головка-заглушка.
Всасывающие (рисунки 7 - 9):
ГРВ - головка рукавная всасывающая;
