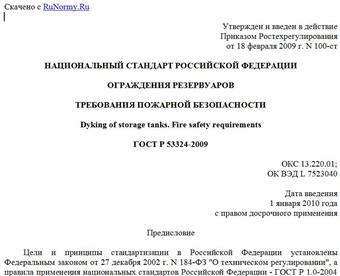

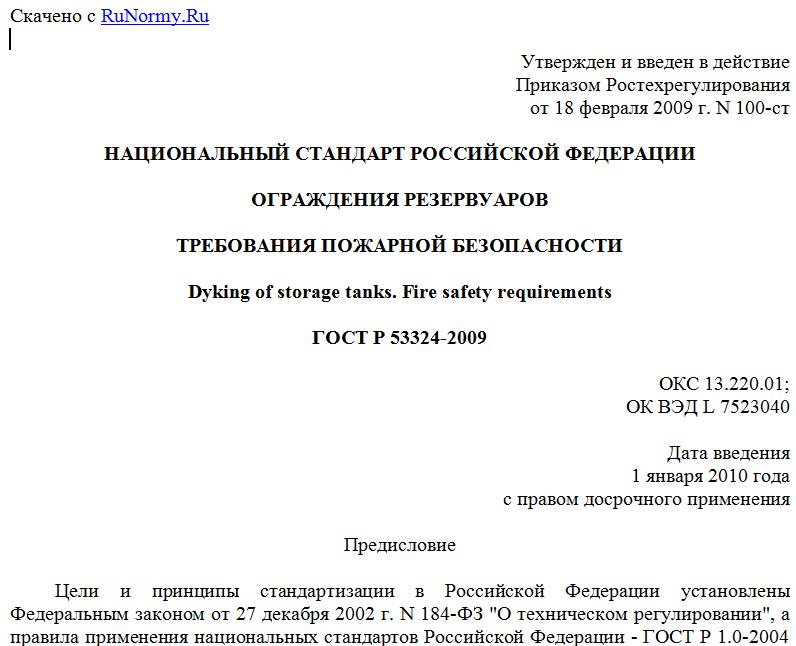

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 100-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОГРАЖДЕНИЯ РЕЗЕРВУАРОВ
ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
Dyking of storage tanks. Fire safety requirements
ГОСТ Р 53324-2009
ОКС 13.220.01;
ОК ВЭД L 7523040
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 100-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования пожарной безопасности к ограждениям резервуаров для хранения горючих и легковоспламеняющихся жидкостей, сжиженных углеводородных газов, размещаемых в резервуарных парках, на сырьевых, товарных, промежуточных и расходных складах производственных объектов.
Стандарт не распространяется на ограждения:
- резервуаров для хранения синтетических жирозаменителей, горючих и легковоспламеняющихся жидкостей, сжиженных углеводородных газов, проектируемых по специальным нормативным документам;
- подземных хранилищ, сооружаемых геотехнологическими и горными способами в непроницаемых для этих продуктов массивах горных пород и ледогрунтовых хранилищ;
- парков и хранилищ сжиженных газов, имеющих давление насыщенных паров при температуре 223,15 К (-50 °C) более 0,1013 МПа (760 мм рт. ст.);
- резервуаров и емкостей, входящих в состав технологических установок или используемых в качестве технологических аппаратов.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Группа резервуаров: два и более резервуара, предназначенные для хранения горючих, легковоспламеняющихся жидкостей, сжиженных углеводородных газов, размещенные на территории, ограниченной по периметру ограждением.
2.2. Легковоспламеняющаяся жидкость под давлением: жидкость, давление насыщенного пара которой при температуре 293,15 К (20 °C) более 0,094 МПа (700 мм рт. ст.).
2.3. Наземный резервуар: резервуар, расположенный на поверхности земли, который не удовлетворяет указанным в 2.9 условиям.
2.4. Номинальный объем резервуара: условная округленная величина объема, принятая для идентификации требований нормативных документов для различных конструкций резервуаров при расчетах номенклатуры объемов резервуаров, вместимости складов, компоновки резервуарных парков, а также для выбора установок и средств пожаротушения.
2.5. Обвалование: выполненное из грунта ограждение, предназначенное для ограничения площади разлива жидкости.
2.6. Ограждающая стена: выполненное из строительных материалов ограждение, предназначенное для ограничения площади разлива жидкости.
2.7. Ограждающая стена с волноотражающим козырьком: выполненное из строительных материалов ограждение, рассчитанное на гидродинамическое воздействие и полное удержание волны жидкости, образующейся при разрушении наземного вертикального резервуара.
2.8. Ограждение: естественный барьер, образованный рельефом местности, или искусственное сооружение, ограничивающее участок территории, в пределах которого размещается емкостное оборудование с легковоспламеняющимися и горючими жидкостями, сжиженными углеводородными газами, предназначенное для предотвращения растекания жидкости за пределы этого участка.
2.9. Подземный резервуар (заглубленный в грунт или обсыпанный грунтом резервуар): резервуар, в котором наивысший уровень жидкости ниже не менее чем на 0,2 м низшей планировочной отметки прилегающей площадки (в пределах 3 м от стенки резервуара).
2.10. Резервуар: емкость, как правило, цилиндрической или шарообразной формы, предназначенная для хранения жидкости.
3. Общие требования пожарной безопасности
к ограждениям резервуаров
3.1. По периметру отдельно стоящего резервуара или каждой группы наземных резервуаров необходимо предусматривать замкнутое ограждение.
3.2. В качестве ограждения могут использоваться обвалование, ограждающая стена или ограждающая стена с волноотражающим козырьком.
3.3. Ограждающая стена и ограждающая стена с волноотражающим козырьком должны быть сплошными по периметру, выполняться из негорючих материалов и иметь предел огнестойкости не менее Е 150.
3.4. Ширина обвалования должна быть по верху не менее 0,5 м.
3.5. Ограждение должно быть рассчитано на гидростатическое давление разлившейся при разрушении резервуара жидкости.
3.6. В обоснованных случаях для полного удержания волны разливающейся при разрушении резервуара жидкости и предотвращения ее перелива через ограждение следует устанавливать ограждающую стену с волноотражающим козырьком или дополнительную защитную стену. Конструктивное исполнение ограждающей стены с волноотражающим козырьком, а также ее расстояние от ограждения приведены в Приложении А.
Ограждающая стена с волноотражающим козырьком должна рассчитываться на максимально возможное гидродинамическое воздействие разливающейся при разрушении резервуара жидкости.
Геометрические параметры дополнительной защитной стены, а также ее расстояние от ограждения приведены в Приложении Б.
3.7. Свободный от застройки объем территории внутри ограждения следует определять по расчетному объему разлившейся жидкости.
3.8. Для перехода через ограждение следует предусматривать лестницы-переходы шириной не менее 0,7 м с перилами высотой не менее 1 м.
Количество лестниц-переходов должно быть не менее:
- четырех - для группы резервуаров;
- двух - для отдельно стоящих резервуаров.
Лестницы-переходы должны располагаться, как правило, на противоположных сторонах ограждения.
3.9. При прокладке трубопроводов сквозь ограждения в месте прохода труб должна быть обеспечена герметичность.
4. Требования к ограждениям резервуаров для хранения
горючих и легковоспламеняющихся жидкостей
4.1. За расчетный объем разлившейся жидкости следует принимать объем наибольшего резервуара в группе или отдельно стоящего резервуара.
4.2. Высота ограждения должна быть не менее чем на 0,2 м выше уровня расчетного объема разлившейся жидкости, но не менее:
- 1 м - для резервуаров номинальным объемом до 10000 м3;
- 1,5 м - для резервуаров номинальным объемом 10000 м3 и более.
4.3. Расстояние от стенок резервуаров до подошвы внутренних откосов обвалования или до ограждающих стен следует принимать не менее:
- 3 м - для резервуаров номинальным объемом до 10000 м3;
- 6 м - для резервуаров номинальным объемом 10000 м3 и более.
4.4. Группа из резервуаров объемом 400 м3 и менее общей вместимостью до 4000 м3, расположенная отдельно от общей группы резервуаров (за пределами ее внешнего обвалования), должна быть ограждена сплошным земляным валом или ограждающей стеной высотой не менее:
- 0,8 м - при вертикальных резервуарах;
- 0,5 м - при горизонтальных резервуарах.
Расстояние от стенок этих резервуаров до ограждения не нормируется.
4.5. При размещении резервуара или группы наземных резервуаров на более высоких отметках по сравнению с отметками территорий соседних населенных пунктов, организаций, железных дорог общей сети и автомобильных дорог федерального значения, у берегов рек (водоемов), расположенных на расстоянии менее 200 м, необходимо предусматривать одну из следующих дополнительных мер:
- устройство ограждения, конструктивное исполнение которого обеспечивает сдерживание образующейся при полном разрушении резервуара гидродинамической волны;
- устройство дополнительной защитной стены;
- устройство второго обвалования или ограждающей стены на расстоянии не менее 20 м от основного обвалования (ограждающей стены), рассчитанного на удержание 50% объема жидкости наибольшего резервуара. В качестве второго обвалования могут быть использованы внутризаводские автомобильные дороги, поднятые до необходимых отметок;
- устройство на расстоянии не менее 20 м от основного ограждения отводных канав (траншей) шириной по верху не менее 2 м, глубиной не менее 1 м. Отводная канава должна заканчиваться в безопасном месте;
- устройство открытых земляных амбаров, объем которых рассчитан на полный объем наибольшего из резервуаров.
4.6. Ограждение подземных резервуаров следует предусматривать только при хранении в этих резервуарах нефти и мазута. Объем пространства внутри ограждения следует определять из условия удержания разлившейся жидкости в количестве, равном 10% объема наибольшего подземного резервуара в группе.
Обвалование группы подземных резервуаров для хранения нефти и мазутов допускается не предусматривать, если объем, образуемый между откосами земляного полотна автомобильных дорог вокруг группы этих резервуаров, удовлетворяет указанному условию.
4.7. В пределах одной группы наземных резервуаров внутренними земляными валами или ограждающими стенами следует отделять:
- каждый резервуар объемом 20000 м3 и более или несколько меньших резервуаров суммарной вместимостью 20000 м3;
- резервуары с маслами и мазутами от резервуаров с другими нефтепродуктами;
- резервуары для хранения этилированных бензинов от других резервуаров группы.
Высоту внутреннего земляного вала или стены следует принимать не менее:
- 1,3 м - для резервуаров объемом 10000 м3 и более;
- 0,8 м - для остальных резервуаров.
4.8. Для каждой группы наземных вертикальных резервуаров, располагаемых в два и более ряда, следует предусматривать заезды внутрь ограждения передвижной пожарной техники, если с внутренних дорог и проездов не обеспечивается подача огнетушащих веществ в резервуары. При этом планировочная отметка проезжей части должна быть на 0,2 м выше уровня расчетного объема разлившейся жидкости.
5. Требования к ограждениям резервуаров для хранения
