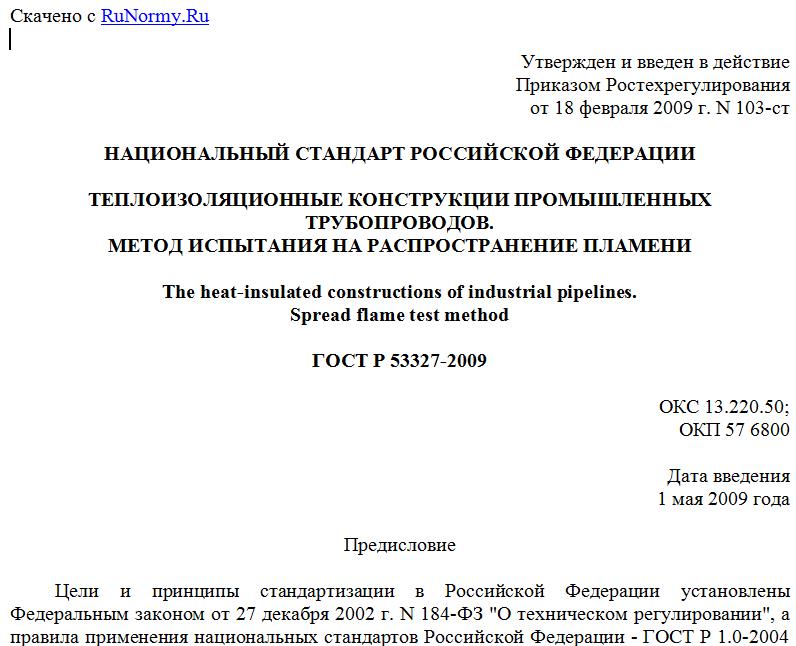

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 103-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕПЛОИЗОЛЯЦИОННЫЕ КОНСТРУКЦИИ ПРОМЫШЛЕННЫХ ТРУБОПРОВОДОВ.
МЕТОД ИСПЫТАНИЯ НА РАСПРОСТРАНЕНИЕ ПЛАМЕНИ
The heat-insulated constructions of industrial pipelines.
Spread flame test method
ГОСТ Р 53327-2009
ОКС 13.220.50;
ОКП 57 6800
Дата введения
1 мая 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак почета" научно-исследовательский институт противопожарной обороны" (ФГУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 103-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту будет публиковаться в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод испытания теплоизоляционных конструкций промышленных трубопроводов на распространение пламени, а также классификацию их по группам.
Настоящий стандарт применяется как для однослойных, так и многослойных теплоизоляционных конструкций трубопроводов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50810-95. Пожарная безопасность текстильных материалов. Ткани декоративные. Метод испытания на воспламеняемость и классификация
СТ СЭВ 383-87. Пожарная безопасность в строительстве. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году.
Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Теплоизоляционная конструкция: конструкция, состоящая из одного или нескольких слоев теплоизоляционного материала (изделия), защитно-покровного слоя и элементов крепления. В состав теплоизоляционной конструкции могут входить пароизоляционный, предохранительный и выравнивающий слои.
3.2. Многослойная теплоизоляционная конструкция: конструкция, состоящая из двух или более слоев различных теплоизоляционных материалов.
3.3. Покровный слой: элемент конструкции, устанавливаемый по наружной поверхности тепловой изоляции для защиты от механических повреждений и воздействий окружающей среды.
3.4. Распространение пламени: распространение пламенного горения по поверхности образца в результате воздействия, предусмотренного настоящим стандартом.
3.5. Длина распространения пламени: максимальная величина повреждения поверхности образца в результате распространения пламенного горения.
3.6. Экспонируемая поверхность: поверхность образца, подвергающаяся воздействию пламени от источника зажигания при испытании на распространение пламени.
3.7. Время самостоятельного горения (тления): время, в течение которого наблюдается горение (тление) испытываемого образца после прекращения действия источника зажигания.
4. Основные положения
Сущность метода состоит в определении параметров распространения пламени, величину которых устанавливают в результате воздействия теплового потока на экспонируемую поверхность теплоизоляционной конструкции трубопровода.
5. Классификация теплоизоляционных конструкций
трубопроводов по группам
Теплоизоляционные конструкции трубопроводов в зависимости от величины параметров распространения пламени подразделяют на две группы: НРП, РП, которые приведены в таблице 1.
Таблица 1
Группа конструкции Параметры распространения горения Среднее арифметическое значение по двум испытаниям Максимальное значение из двух испытаний
Группа НРП (не распростра- няющие пламя) Температура дымовых газов, °C, не более 260 280
Время самостоятельного горения, с, не более 60 70
Степень повреждения поверхности по длине, %, не более 70 80
Группа РП (распростра- няющие пламя) Температура дымовых газов, °C, более 260 280
Время самостоятельного горения, с, более 60 70
Степень повреждения поверхности по длине, %, более 70 80
6. Образцы для испытания
6.1. Образцы теплоизоляционных конструкций промышленных трубопроводов должны быть выполнены в соответствии с рабочими чертежами и техническими условиями на их изготовление.
6.2. Для каждого испытания изготавливают по два образца конструкций, смонтированных на стальных трубопроводах длиной не менее (2400 +/- 50) мм и диаметром от 57 мм до 133 мм.
6.3. Наружный диаметр теплоизоляционной конструкции должен быть в пределах от 200 мм до 320 мм.
6.4. Необходимо обеспечить герметичную заделку одного из торцов каждого образца негорючим материалом.
6.5. До испытаний образцы должны храниться при температуре (20 +/- 10) °C и относительной влажности воздуха от 40% до 80% не менее 72 часов.
7. Оборудование для испытания
7.1. Схема установки для испытаний теплоизоляционных конструкций промышленных трубопроводов на распространение пламени показана на рисунке 1.
1 (1а) - газовая горелка; 2 - испытательная камера;
3 - опора; 4 - стойка; 5 - смотровое окно;
6 - калибровочная конструкция;
7 - держатель термоэлектрического преобразователя;
8 - подвижный кронштейн; 9 - зонт;
10 - неподвижный кронштейн; 11 - рама; 12 - направляющая;
13 - подвод газа
Рисунок 1. Схема установки
Установку оборудуют приборами для измерения и регистрации температуры в испытательной камере и вытяжном зонте, газовым баллоном, ротаметром с
