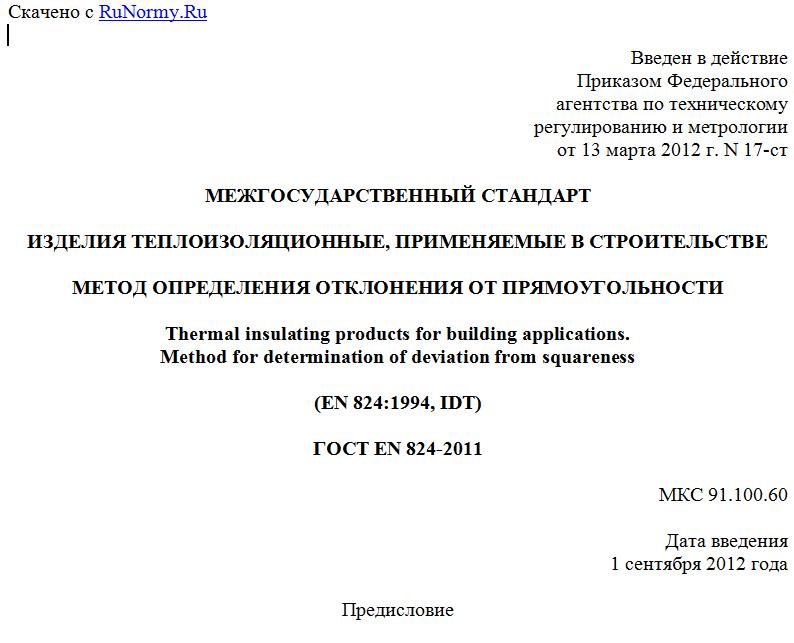

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 марта 2012 г. N 17-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
МЕТОД ОПРЕДЕЛЕНИЯ ОТКЛОНЕНИЯ ОТ ПРЯМОУГОЛЬНОСТИ
Thermal insulating products for building applications.
Method for determination of deviation from squareness
(EN 824:1994, IDT)
ГОСТ EN 824-2011
МКС 91.100.60
Дата введения
1 сентября 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д Протокола N 38 от 18 марта 2011 г.).
За принятие стандарта проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ISO 3166) 004-97¦ национального органа ¦
¦МК (ISO 3166)004-97 ¦ ¦ государственного управления ¦
¦ ¦ ¦ строительством ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Госстрой ¦
¦Армения ¦ AM ¦Министерство градостроительства¦
¦Казахстан ¦ KZ ¦Агентство по делам ¦
¦ ¦ ¦строительства и жилищно- ¦
¦ ¦ ¦коммунального хозяйства ¦
¦Киргизия ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства ¦
¦ ¦ ¦и регионального развития ¦
¦Российская Федерация¦ RU ¦Департамент регулирования ¦
¦ ¦ ¦градостроительной деятельности ¦
¦ ¦ ¦Министерства регионального ¦
¦ ¦ ¦развития ¦
¦Украина ¦ UA ¦Министерство регионального ¦
¦ ¦ ¦развития строительства и ¦
¦ ¦ ¦жилищно-коммунального хозяйства¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 824:1994 "Thermal insulating products for building applications - Determination of squareness" ("Теплоизоляционные изделия, применяемые в строительстве - Определение отклонения от прямоугольности").
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2012 г. N 17-ст межгосударственный стандарт ГОСТ EN 824-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам и методике измерений отклонения от прямоугольности по длине, ширине и/или толщине полноразмерных изделий с прямыми боковыми гранями.
Для изделий, имеющих другую форму, например, для изделий с профилированными боковыми гранями, приведенный метод измерений может применяться с учетом формы изделия.
2. Нормативные ссылки
Настоящий стандарт не содержит нормативных ссылок.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Отклонение от прямоугольности (deviation from squareness): расстояние от одной из измерительных граней поверочного угольника до боковой грани изделия, измеренное на заданном расстоянии от угла (см. рисунки 1 - 3).
Рисунок 1. Измерения отклонения от прямоугольности
по длине, ширине и толщине (см. также рисунки 2 и 3)
b - длина или ширина изделия в зависимости от угла,
по которому проводят измерение; - отклонение
от прямоугольности по длине или ширине;
c - длина внутренней измерительной грани угольника
Рисунок 2. Измерения отклонения
от прямоугольности по длине и ширине
d - толщина изделия; - отклонение
от прямоугольности по толщине
Рисунок 3. Измерение отклонения
от прямоугольности по толщине
4. Сущность метода
Прикладывают металлический поверочный угольник к боковым граням изделия и измеряют расстояние между одной из измерительных граней угольника и боковой гранью изделия (см. рисунок 1).
5. Средства измерений и вспомогательное оборудование
5.1. Плоское основание. Размеры плоского основания должны превышать размеры измеряемого образца по длине и ширине.
5.2. Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более +/- 0,5 мм.
5.3. Металлический поверочный угольник, длина внутренних измерительных граней которого не менее 500 мм, отклонение угольника от прямоугольности +/- 0,1 мм при измерении на расстоянии 500 мм от угла.
Примечание. Допускается использовать другие средства измерений, обеспечивающие получение результата с указанной погрешностью.
6. Образцы для измерений
