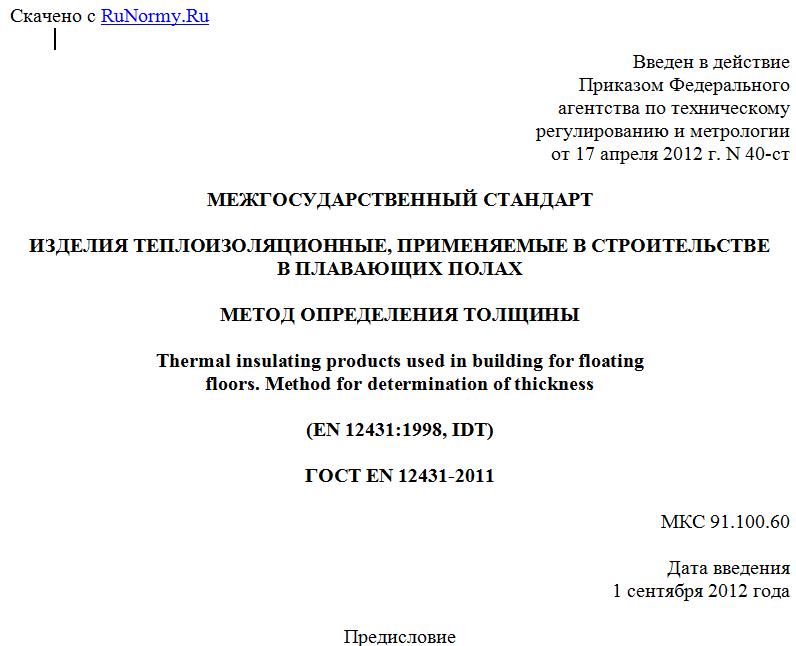

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 апреля 2012 г. N 40-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
В ПЛАВАЮЩИХ ПОЛАХ
МЕТОД ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ
Thermal insulating products used in building for floating
floors. Method for determination of thickness
(EN 12431:1998, IDT)
ГОСТ EN 12431-2011
МКС 91.100.60
Дата введения
1 сентября 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д протокола N 38 от 18 марта 2011 г.).
За принятие стандарта проголосовали:
---------------------T-----------------T----------------------------------¬
¦Краткое наименование¦Код страны по МК ¦ Сокращенное наименование ¦
¦ страны по ¦(ISO 3166) 004-97¦ национального органа ¦
¦МК (ISO 3166) 004-97¦ ¦ государственного управления ¦
¦ ¦ ¦ строительством ¦
+--------------------+-----------------+----------------------------------+
¦Азербайджан ¦ AZ ¦Госстрой ¦
¦Армения ¦ AM ¦Министерство градостроительства ¦
¦Казахстан ¦ KZ ¦Агентство по делам строительства и¦
¦ ¦ ¦жилищно-коммунального хозяйства ¦
¦Киргизия ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства и ¦
¦ ¦ ¦регионального развития ¦
¦Российская Федерация¦ RU ¦Департамент регулирования ¦
¦ ¦ ¦градостроительной деятельности ¦
¦ ¦ ¦Министерства регионального ¦
¦ ¦ ¦развития ¦
¦Украина ¦ UA ¦Министерство регионального ¦
¦ ¦ ¦развития строительства и ¦
¦ ¦ ¦жилищно-коммунального хозяйства ¦
L--------------------+-----------------+-----------------------------------
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 12431:1998 Thermal insulating products for building applications - Determination of thickness for floating floor insulating products (Теплоизоляционные изделия, применяемые в строительстве - Определение толщины изделий, применяемых в плавающих полах).
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
В настоящем стандарте учтены изменения к указанному европейскому региональному стандарту, одобренные Европейским комитетом по стандартизации 17 августа 2006 г.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном Приложении Д.А.
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 апреля 2012 г. N 40-ст межгосударственный стандарт ГОСТ EN 12431-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2012 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение теплоизоляционных материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в плавающих полах для изоляции от ударного шума, и устанавливает требования к средствам и методике измерений толщины изделий.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий европейский региональный стандарт:
EN 12085:1997 Thermal insulating products for building applications - Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Толщина : толщина изделия под распределенной нагрузкой 250 Па.
3.2. Толщина : толщина изделия под распределенной нагрузкой 2 кПа.
3.3. Толщина : толщина изделия под распределенной нагрузкой 2 кПа после приложения в течение краткого времени дополнительной нагрузки 48 кПа.
4. Сущность метода
Измеряют толщину образца, вырезанного из изделия, как расстояние между жесткой плоской опорной плитой, на которой находится образец, и жесткой плоской плитой, создающей нагрузку на верхнюю грань образца.
5. Средства измерений и вспомогательное оборудование
5.1. Прибор с круговой шкалой, установленный на жесткой раме, прикрепленной к жесткой плоской опорной плите, и обеспечивающий измерение с погрешностью не более 0,1 мм.
Прибор, обеспечивающий указанную точность измерения толщины/деформации и расположенный на верхней нагружающей плите симметрично по диагонали.
За толщину/деформацию образца принимают среднеарифметическое значение результатов двух измерений толщины/деформации.
5.2. Опорная плита и нагружающая плита размерами не менее размера образца, создающие нагрузку.
5.3. Устройство, создающее общую распределенную нагрузку на образец (250 +/- 5) Па (включая нагрузку, создаваемую прибором с круговой шкалой).
5.4. Устройство, создающее общую распределенную нагрузку на образец (2000 +/- 20) Па (включая нагрузку, создаваемую прибором с круговой шкалой).
5.5. Устройство, создающее общую распределенную нагрузку на образец (50000 +/- 500) Па.
Допускается в качестве средства измерения (как альтернатива указанным в 5.1 - 5.5) применять испытательную машину, предназначенную для испытания на сжатие и обеспечивающую рассматриваемый диапазон нагрузки и перемещения подвижной плиты. Испытательная машина должна иметь две жесткие полированные плоские квадратные плиты, длина сторон которых должна быть не менее длины стороны образца. Одна из плит испытательной машины должна быть неподвижной, вторая подвижной, предпочтительно с центрально расположенным шаровым шарниром, обеспечивающим строго осевое направление приложенной силы.
Прибор для измерения толщины/деформации образца должен крепиться к испытательной машине и обеспечивать измерение перемещения подвижной плиты с погрешностью не более +/- 0,1 мм.
К одной из плит испытательной машины прикрепляют датчик для измерения силы, приложенной к образцу. Датчик должен быть устроен так, чтобы его собственная деформация в процессе измерения была пренебрежимо мала по сравнению с измеряемой силой. В противном случае деформацию датчика следует учитывать при расчетах.
Датчик должен обеспечивать измерение силы с погрешностью не более +/- 1%.
Если датчик закреплен на подвижной плите, измерения проводят не по оси. В этом случае следует применять два датчика, расположенных симметрично относительно этой оси. По результатам двух измерений рассчитывают среднеарифметическое значение.
6. Образцы для измерений
6.1. Размеры образцов
Толщина образцов должна быть равна толщине изделия, из которого вырезаны эти образцы. Сечение образцов в плоскости "длина - ширина" должно иметь форму квадрата со стороной (200 +/- 1) мм. Длину и ширину образца измеряют с погрешностью +/- 1 мм в соответствии с EN 12085.
6.2. Число образцов
Число образцов указывают в стандарте или технических условиях на изделие конкретного вида. Если число образцов не установлено, то испытывают не менее 10 образцов.
