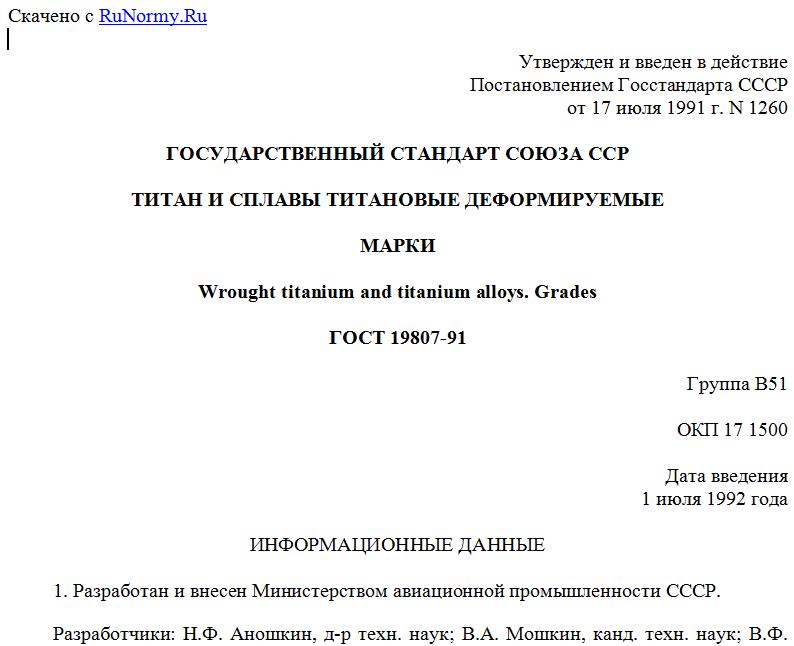

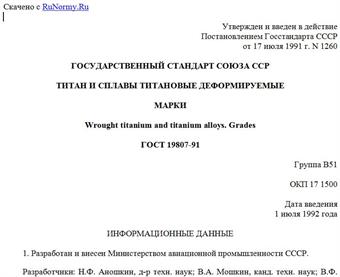

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 17 июля 1991 г. N 1260
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТИТАН И СПЛАВЫ ТИТАНОВЫЕ ДЕФОРМИРУЕМЫЕ
МАРКИ
Wrought titanium and titanium alloys. Grades
ГОСТ 19807-91
Группа В51
ОКП 17 1500
Дата введения
1 июля 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством авиационной промышленности СССР.
Разработчики: Н.Ф. Аношкин, д-р техн. наук; В.А. Мошкин, канд. техн. наук; В.Ф. Николаев; Ф.Н. Ретюнская.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 17.07.1991 N 1260.
3. Взамен ГОСТ 19807-74.
1. Настоящий стандарт устанавливает марки титана и титановых деформируемых сплавов, предназначенных для изготовления полуфабрикатов (листов, лент, фольги, полос, плит, прутков, профилей, труб, поковок и штампованных заготовок) методом деформации, а также слитков.
Требования настоящего стандарта являются обязательными.
2. Марки и химический состав титана и титановых сплавов должны соответствовать приведенным в таблице.
------T-----------------------------------------------------------------------------------------------------------------------------------------
Обоз- ¦ Массовая доля химических элементов, %
наче- +------T---------T---------T---------T---------T---------T-------T---------T---------T-----------T---------T-----T-----T-----T------T-----
ние ¦титана¦алюминия ¦ ванадия ¦молибдена¦ олова ¦циркония ¦ниобия ¦марганца ¦ хрома ¦ кремния ¦ железа ¦кис- ¦водо-¦азота¦угле- ¦сумма
марок ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лоро-¦рода ¦ ¦рода ¦про-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦да ¦ ¦ ¦ ¦чих
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦при-
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦месей
------+------+---------+---------+---------+---------+---------+-------+---------+---------+-----------+---------+-----+-----+-----+------+-----
ВТ1-00¦Основа¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦0,08 ¦0,15 ¦0,10 ¦0,008¦0,04 ¦0,05 ¦0,10
ВТ1-0 ¦То же ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦0,10 ¦0,25 ¦0,20 ¦0,010¦0,04 ¦0,07 ¦0,30
ВТ1-2 ¦" ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦- ¦0,15 ¦1,5 ¦0,30 ¦0,010¦0,15 ¦0,10 ¦0,30
ОТ4-0 ¦" ¦0,4 - 1,4¦- ¦- ¦- ¦0,30 ¦- ¦0,5 - 1,3¦- ¦0,12 ¦0,30 ¦0,15 ¦0,012¦0,05 ¦0,10 ¦0,30
ОТ4-1 ¦" ¦1,5 - 2,5¦- ¦- ¦- ¦0,30 ¦- ¦0,7 - 2,0¦- ¦0,12 ¦0,30 ¦0,15 ¦0,012¦0,05 ¦0,10 ¦0,30
ОТ4 ¦" ¦3,5 - 5,0¦- ¦- ¦- ¦0,30 ¦- ¦0,8 - 2,0¦- ¦0,12 ¦0,30 ¦0,15 ¦0,012¦0,05 ¦0,10 ¦0,30
ВТ5 ¦" ¦4,5 - 6,2¦1,2 ¦0,8 ¦- ¦0,30 ¦- ¦- ¦- ¦0,12 ¦0,30 ¦0,20 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ5-1 ¦" ¦4,3 - 6,0¦1,0 ¦- ¦2,0 - 3,0¦0,30 ¦- ¦- ¦- ¦0,12 ¦0,30 ¦0,15 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ6 ¦" ¦5,3 - 6,8¦3,5 - 5,3¦- ¦- ¦0,30 ¦- ¦- ¦- ¦0,10 ¦0,60 ¦0,20 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ6с ¦" ¦5,3 - 6,5¦3,5 - 4,5¦- ¦- ¦0,30 ¦- ¦- ¦- ¦0,15 ¦0,25 ¦0,15 ¦0,015¦0,04 ¦0,10 ¦0,30
БТ3-1 ¦" ¦5,5 - 7,0¦- ¦2,0 - 3,0¦- ¦0,50 ¦- ¦- ¦0,8 - 2,0¦0,15 - 0,40¦0,2 - 0,7¦0,15 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ8 ¦" ¦5,8 - 7,0¦- ¦2,8 - 3,8¦- ¦0,50 ¦- ¦- ¦- ¦0,20 - 0,40¦0,30 ¦0,15 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ9 ¦" ¦5,8 - 7,0¦- ¦2,8 - 3,8¦- ¦1,0 - 2,0¦- ¦- ¦- ¦0,20 - 0,35¦0,25 ¦0,15 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ14 ¦" ¦3,5 - 6,3¦0,9 - 1,9¦2,5 - 3,8¦- ¦0,30 ¦- ¦- ¦- ¦0,15 ¦0,25 ¦0,15 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ20 ¦" ¦5,5 - 7,0¦0,8 - 2,5¦0,5 - 2,0¦- ¦1,5 - 2,5¦- ¦- ¦- ¦0,15 ¦0,25 ¦0,15 ¦0,015¦0,05 ¦0,10 ¦0,30
ВТ22 ¦" ¦4,4 - 5,7¦4,0 - 5,5¦4,0 - 5,5¦- ¦0,30 ¦- ¦- ¦0,5 - 1,5¦0,15 ¦0,5 - 1,5¦0,18 ¦0,015¦0,05 ¦0,10 ¦0,30
ПТ-7М ¦" ¦1,8 - 2,5¦- ¦- ¦- ¦2,0 - 3,0¦- ¦- ¦- ¦0,12 ¦0,25 ¦0,15 ¦0,006¦0,04 ¦0,10 ¦0,30
ПТ-3В ¦" ¦3,5 - 5,0¦1,2 - 2,5¦- ¦- ¦0,30 ¦- ¦- ¦- ¦0,12 ¦0,25 ¦0,15 ¦0,006¦0,04 ¦0,10 ¦0,30
АТ3 ¦" ¦2,0 - 3,5¦- ¦- ¦- ¦- ¦- ¦- ¦0,2 - 0,5¦0,20 - 0,40¦0,2 - 0,5¦0,15 ¦0,008¦0,05 ¦0,10 ¦0,30
ПТ-1М ¦Основа¦0,2 - 0,7¦- ¦- ¦- ¦0,30 ¦- ¦- ¦- ¦0,10 ¦0,20 ¦0,12 ¦0,006¦0,04 ¦0,07 ¦0,30
М ¦То же ¦3,5 - 5,0¦- ¦- ¦- ¦0,30 ¦- ¦- ¦- ¦0,12 ¦0,25 ¦0,15 ¦0,006¦0,04 ¦0,10 ¦0,30
2В ¦" ¦1,5 - 2,5¦1,0 - 2,0¦- ¦- ¦- ¦- ¦- ¦- ¦0,10 ¦0,20 ¦0,12 ¦0,006¦0,04 ¦0,07 ¦0,30
5В ¦" ¦4,7 - 6,3¦1,0 - 1,9¦0,7 - 2,0¦- ¦0,10 ¦- ¦- ¦- ¦0,12 ¦0,25 ¦0,13 ¦0,006¦0,04 ¦0,06 -¦0,30
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 0,14 ¦
14 ¦" ¦3,5 - 5,6¦0,5 - 2,5¦1,8 - 3,5¦- ¦0,30 ¦- ¦- ¦- ¦0,12 ¦0,25 ¦0,15 ¦0,006¦0,04 ¦0,10 ¦0,30
19 ¦" ¦5,0 - 6,5¦- ¦- ¦- ¦1,0 - 2,5¦2,5 - ¦- ¦- ¦0,12 ¦0,20 ¦0,14 ¦0,006¦0,04 ¦0,08 ¦0,30
¦ ¦ ¦ ¦ ¦ ¦ ¦ 4,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
27 ¦" ¦3,0 - 4,2¦0,7 - 1,5¦- ¦- ¦2,0 - 3,0¦0,7 - ¦- ¦- ¦0,12 ¦0,25 ¦0,14 ¦0,006¦0,04 ¦0,10 ¦0,30
¦ ¦ ¦ ¦ ¦ ¦ ¦ 1,5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
37 ¦" ¦4,3 - 6,3¦- ¦1,5 - 2,5¦- ¦0,2 - 1,0¦1,0 ¦- ¦- ¦0,12 ¦0,25 ¦0,14 ¦0,006¦0,04 ¦0,05 -¦0,30
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 0,14¦
40 ¦" ¦1,5 - 3,5¦0,5 - 2,5¦- ¦- ¦0,30 ¦- ¦ - ¦- ¦0,12 ¦0,25 ¦0,14 ¦0,006¦0,04 ¦ 0,07 ¦0,30
Примечания. 1. Массовая доля элементов максимальная, если не указаны пределы.
2. Массовую долю водорода указывают в нормативной документации на конкретные виды полуфабрикатов.
Массовая доля водорода указана для слитков.
3. В титане марки ВТ1-00 допускается массовая доля алюминия не более 0,30%, в титане марки ВТ1-0 - не более 0,70%.
4. В плоском прокате из сплава марки ВТ14 толщиной до 10 мм массовая доля алюминия должна быть 3,5 - 4,5%, а в остальных видах полуфабрикатов - 4,5 - 6,3%.
5. В сплаве марки ВТ3-1, предназначенном для изготовления штамповок лопаток и лопаточной заготовки, верхний предел массовой доли алюминия должен быть не более 6,8%.
6. В сплаве марки ПТ-3В массовая доля циркония в сумме с прочими примесями не должна превышать 0,30%.
7. Во всех сплавах, содержащих в качестве легирующего элемента молибден, допускается частичная замена его вольфрамом в количестве не более 0,3%.
Суммарная массовая доля молибдена и вольфрама не должна превышать норм, предусмотренных таблицей для молибдена.
8. Во всех сплавах, не содержащих в качестве легирующих элементов хром и марганец, массовая доля последних не должна превышать 0,15% (в сумме).
9. Массовая доля меди и никеля в титане и во всех сплавах должна быть не более 0,10% (в сумме), в том числе никеля не более 0,08%.
10. В графу "Сумма прочих примесей" входят элементы, оговоренные в пп. 8 и 9, а также другие элементы, приведенные в таблице, но не регламентированные как примеси.
11. Для сплавов марок ПТ-1М, 3М, 2В, 5В, 14, 19, 27, 37, 40 допускается введение модифицирующих химических элементов до 0,003%. Сплавы, модифицированные бором, дополнительно маркируют индексом Б. Бор вводят в сплавы в соответствии с расчетным составом и фактическое содержание его не определяют.
12. В сплаве марки 5В содержание циркония в сумме с прочими примесями не должно превышать 0,3%.
13. В сплавах марок 3М и 19 содержание ванадия и олова допускается не более 0,15% (в сумме).
14. Для сплавов марок ПТ-1М, 3М, 2В, 5В, 14, 19, 27, 37, 40 допускается сужение пределов по содержанию основных легирующих элементов по нормативной документации на конкретные виды полуфабрикатов.
