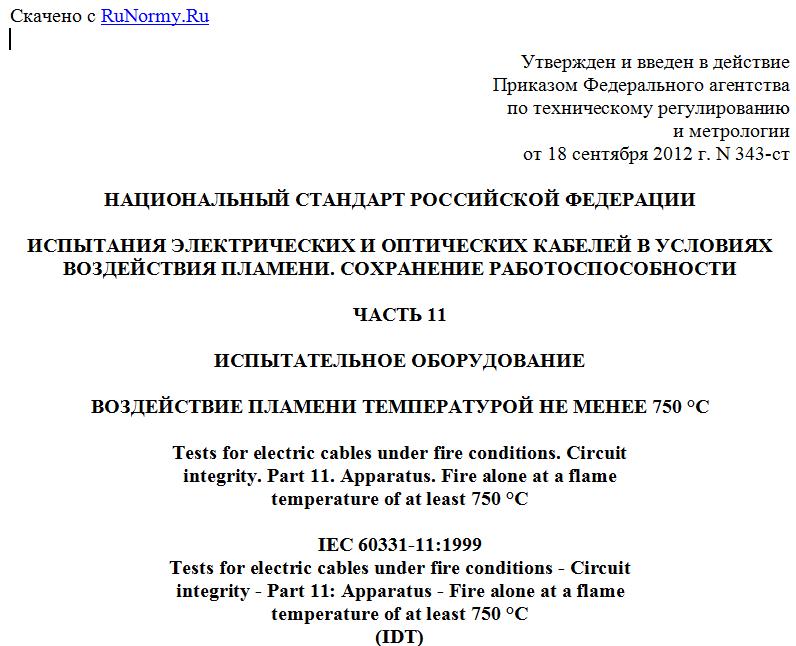

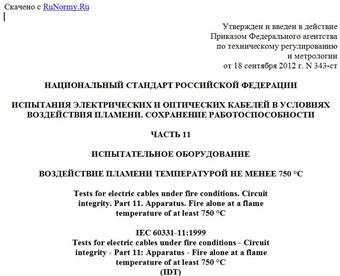

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 сентября 2012 г. N 343-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ В УСЛОВИЯХ
ВОЗДЕЙСТВИЯ ПЛАМЕНИ. СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ
ЧАСТЬ 11
ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
ВОЗДЕЙСТВИЕ ПЛАМЕНИ ТЕМПЕРАТУРОЙ НЕ МЕНЕЕ 750 °C
Tests for electric cables under fire conditions. Circuit
integrity. Part 11. Apparatus. Fire alone at a flame
temperature of at least 750 °C
IEC 60331-11:1999
Tests for electric cables under fire conditions - Circuit
integrity - Part 11: Apparatus - Fire alone at a flame
temperature of at least 750 °C
(IDT)
ГОСТ Р МЭК 60331-11-2012
Группа Е49
ОКС 13.220.40
29.020
29.060.20
ОКП 35 0000
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2012 г. N 343-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60331-11:1999 "Испытания электрических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 11. Испытательное оборудование. Воздействие пламени температурой не менее 750 °C" (IEC 60331-11:1999 "Tests for electric cables under fire conditions - Circuit integrity - Part 11: Apparatus - Fire alone at a flame temperature of at least 750 °C"), включая изменение A1:2009, которое выделено в тексте стандарта слева двойной вертикальной линией.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р МЭК 60331-11-2003.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
¦¦ Серия стандартов МЭК 60331 состоит из следующих частей под общим
¦¦наименованием "Испытания электрических и оптических кабелей в условиях
¦¦воздействия пламени. Сохранение работоспособности":
¦¦ Часть 1 "Метод испытания при воздействии пламени температурой не
¦¦менее 830 °C одновременно с механическим ударом кабелей на номинальное
¦¦напряжение до 0,6/1,0 кВ включительно и наружным диаметром более 20 мм";
¦¦ Часть 2 "Метод испытания при воздействии пламени температурой не
¦¦менее 830 °C одновременно с механическим ударом кабелей на номинальное
¦¦напряжение до 0,6/1,0 кВ включительно и наружным диаметром не более
¦¦20 мм";
¦¦ Часть 3 "Метод испытания при воздействии пламени температурой не
¦¦менее 830 °C одновременно с механическим ударом кабелей на номинальное
¦¦напряжение до 0,6/1,0 кВ включительно, испытываемых в металлическом
¦¦корпусе";
¦¦ Часть 11 "Испытательное оборудование. Воздействие пламени
¦¦температурой не менее 750 °C";
¦¦ Часть 21 "Проведение испытаний и требования к ним. Кабели на
¦¦номинальное напряжение до 0,6/1,0 кВ включительно";
¦¦ Часть 23 "Проведение испытаний и требования к ним. Кабели
¦¦электрические для передачи данных";
¦¦ Часть 25 "Проведение испытаний и требования к ним. Кабели
¦¦оптические".
¦¦ Примечание. Части 21, 23 и 25 касаются условий воздействия только
¦¦пламени температурой не менее 750 °C.
¦¦
¦¦ Со времени первого издания (1970) МЭК 60331 область его применения
¦¦расширена, что позволяет использовать испытательное оборудование при
¦¦испытании силовых кабелей больших и небольших размеров, кабелей для
¦¦передачи данных и управления и оптических кабелей.
¦¦ С момента первого опубликования в 1999 году в МЭК 60331-11 внесен ряд
¦¦изменений, касающихся:
¦¦ - конструкции горелки и ее расположения при испытании с той целью,
¦¦чтобы частицы, падающие с испытуемого образца, не влияли на пламя;
¦¦ - вида топлива, расхода и контроля его подачи;
¦¦ - контроля, измерения и проверки температуры.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования к испытательному оборудованию, используемому при испытании кабелей, сохраняющих работоспособность при воздействии пламени в заданных условиях испытания с контролируемым тепловыделением, соответствующим температуре пламени не менее 750 °C.
В Приложении A приведена методика проверки горелки и системы контроля, используемых при испытании.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
МЭК 60584-1:1995 Термопары. Часть 1. Справочные таблицы (IEC 60584-1:1995, Thermocouples - Part 1: Reference tables).
3. ОПРЕДЕЛЕНИЕ
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Работоспособность (circuit integrity): способность продолжать выполнять заданные функции при воздействии установленным источником пламени в течение установленного периода времени.
4. УСЛОВИЯ ИСПЫТАНИЯ
Испытание проводят в камере, имеющей систему для отвода газов, выделяющихся при горении. Для поддержания устойчивости пламени при испытании камера должна быть оборудована соответствующей вентиляцией.
Примечание. Пример камеры приведен в МЭК 61034-1 [1].
Температура окружающей среды снаружи камеры должна быть 5 °C - 40 °C.
При проведении проверки и испытании кабеля в камере должны поддерживаться одни и те же условия вентиляции и экранирования.
Примечания
1. Для защиты горелки от сквозняков, которые могут повлиять на форму пламени, допускается применять при соответствующем размещении экраны, приведенные в [1].
2. При испытании по настоящему стандарту могут возникать высокие напряжения и температуры. Следует принять меры, предохраняющие от поражения током, воспламенения, пожара, взрыва и токсичных газов.
5. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ
5.1. Крепление образца
¦¦ Образец кабеля, подготовленный в соответствии с частями 21, 23 или 25
¦¦МЭК 60331, закрепляют в горизонтальном положении с помощью специальных
¦¦зажимов на каждом конце неразделанной части кабеля. Для предотвращения
перемещения один конец образца прочно закрепляют, а другой - свободно
размещают на опоре, чтобы не препятствовать тепловому расширению в
продольном направлении. Образец в средней части должен поддерживаться двумя
металлическими кольцами, расположенными на расстоянии около 300 мм друг от
