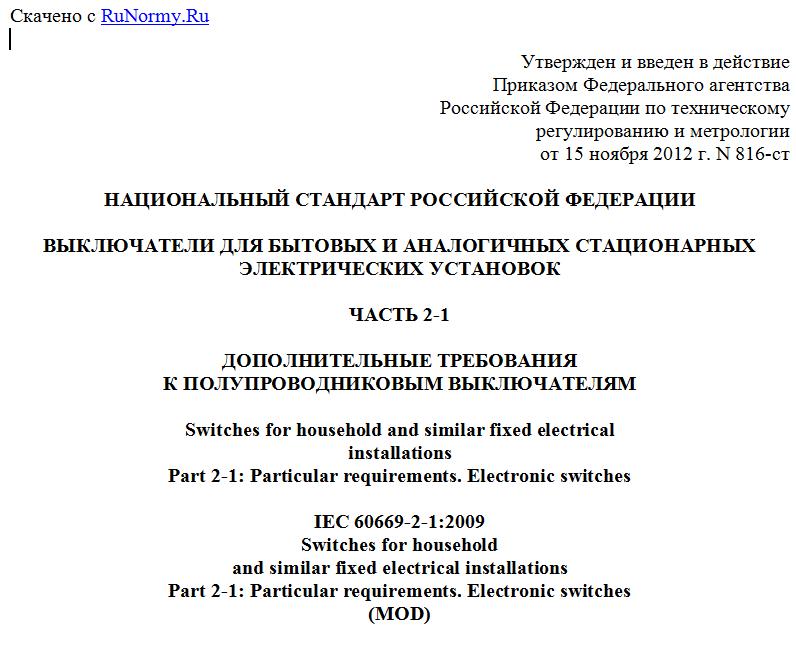

Утвержден и введен в действие
Приказом Федерального агентства
Российской Федерации по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 816-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫКЛЮЧАТЕЛИ ДЛЯ БЫТОВЫХ И АНАЛОГИЧНЫХ СТАЦИОНАРНЫХ
ЭЛЕКТРИЧЕСКИХ УСТАНОВОК
ЧАСТЬ 2-1
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К ПОЛУПРОВОДНИКОВЫМ ВЫКЛЮЧАТЕЛЯМ
Switches for household and similar fixed electrical
installations
Part 2-1: Particular requirements. Electronic switches
IEC 60669-2-1:2009
Switches for household
and similar fixed electrical installations
Part 2-1: Particular requirements. Electronic switches
(MOD)
ГОСТ Р 51324.2.1-2012
(МЭК 60669-2-1:2009)
ОКС 29.120.60;
ОКП 34 6400
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 331 "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации".
3. Утвержден и введен в действие Приказом Федерального агентства Российской Федерации по техническому регулированию и метрологии от 15 ноября 2012 г. N 816-ст.
4. Настоящий стандарт является модифицированным по отношению международному стандарту МЭК 60669-2-1:2009 "Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 2-1. Дополнительные требования к полупроводниковым выключателям" (IEC 60669-2-1:2009 "Switches for household and similar fixed electrical installations Part 2-1: Particular requirements. Electronic switches".
При этом разделы 1 - 26, 101 и 102 и Приложения A, B и AA полностью идентичны.
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, используемым в настоящем стандарте в качестве нормативных ссылок, приведены в Приложении ДА.
5. Взамен ГОСТ Р 51324.2.1-99 (МЭК 60669-2-1-96).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт следует применять совместно со стандартом ГОСТ Р 51324.1. В стандарте приведены изменения, необходимые для трансформирования ГОСТ Р 51324.1 в стандарт, определяющий требования и методы испытаний на полупроводниковые выключатели.
Нумерация пунктов, рисунков, таблиц или примечаний, дополнительных к имеющимся в ГОСТ Р 51324.1, приводится, начиная с номера 101.
Приложение AA приведено исключительно с информационной целью.
В настоящем стандарте раздел "Нормативные ссылки" изложен в соответствии с ГОСТ Р 1.5-2004 и выделен курсивом. В тексте соответствующие ссылки, а также отдельные поясняющие записи, отсутствующие в международном стандарте, выделены курсивом.
Сведения о ссылочных международных стандартах, не введенных в качестве национальных или при отсутствии соответствующих национальных стандартов, приведены в Приложении "Библиография".
Разработка настоящего стандарта вызвана изменениями, внесенными в международный стандарт МЭК 60669-2-1:2009 и его последующим переизданием.
Настоящий стандарт может быть использован при оценке соответствия переключателей требованиям технических регламентов.
1. Область применения
Раздел изложить в новой редакции:
Настоящий стандарт распространяется на полупроводниковые выключатели и полупроводниковые устройства, присоединяемые к ним для дистанционного управления, применяемые для бытовых и аналогичных стационарных электрических установок, размещаемых внутри и снаружи зданий.
Настоящий стандарт распространяется на полупроводниковые выключатели только переменного тока, предназначенные для управления цепями ламп и для регулирования яркости ламп (светорегуляторы), а также частоты вращения двигателей (например, бытовых вентиляторов) и других назначений (например, управление нагревом), на номинальное напряжение не более 250 В и номинальные токи, не превышающие 16 А.
Управление и/или регулировку, указанные выше, проводят вручную механизмом прямого действия или через чувствительную поверхность, или сенсорное устройство путем прикосновения, приближения, поворота, а также оптического, акустического, теплового или иного воздействия.
Настоящий стандарт также распространяется на полупроводниковые выключатели общего назначения с автоматической функцией, управляемой и/или регулируемой изменением физической величины, например, света, температуры, влажности, времени, скорости ветра, присутствия человека и т.д.
Настоящий стандарт также распространяется на коробки для полупроводниковых выключателей, за исключением монтажных коробок для выключателей скрытой установки.
Настоящий стандарт также распространяется на полупроводниковые выключатели с дистанционным управлением и полупроводниковые выключатели с устройством выдержки времени на номинальное напряжение не более 440 В и номинальный ток не более 25 А, применяемые для бытовых и аналогичных стационарных электрических установок, размещаемых внутри и снаружи зданий.
Примечания
1. Выключатели, содержащие только инертные компоненты, такие как резисторы, конденсаторы, катушки индуктивности, компоненты с положительным и отрицательным температурным коэффициентом расширения (ТКС), варисторы, печатные схемы и коннекторы, не относятся к полупроводниковым выключателям.
2. Полупроводниковые выключатели могут иметь цепи управления с номинальным напряжением управления переменного или постоянного тока.
Полупроводниковые выключатели, соответствующие настоящему стандарту, пригодны для использования при обычной температуре окружающей среды не выше 25 °C и иногда достигающей 35 °C.
В местах с особыми условиями, например на средствах водного и сухопутного транспорта, или во взрывоопасных местах используют выключатели специальной конструкции.
Примечание 3. Настоящий стандарт не распространяется на устройства, предназначенные для встраивания в электроприборы или поставки со специфическими электроприборами, подпадающими под действие ГОСТ Р МЭК 730, ГОСТ Р МЭК 60730 или ГОСТ Р МЭК 61058.1.
Примеры конструкций полупроводниковых выключателей и их функций приведены в Приложении АА.
Примечание 4. Полупроводниковые выключатели без механического ключа в главной цепи не обеспечивают "полное выключение". Следовательно, цепь на стороне нагрузки должна рассматриваться как токоведущая.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на стандарты по ГОСТ Р 51324.1 (раздел 2), а также ссылки на следующие стандарты:
ГОСТ Р 50043.2-92 (МЭК 60998-2-1:90) Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами
ГОСТ Р 50571.3-94 (МЭК 364-4-41-92) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током
ГОСТ Р 50648-94 (МЭК 61000-4-8:1993) Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний
ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2000) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.3-2008 (МЭК 61000-3-3:2005) Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2:1995) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2002) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5:1995) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6:1996) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51318.14.1-2006 (СИСПР 14-1:2005) Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51318.14.2-2006 (СИСПР 14-2:2001) Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Устойчивость к электромагнитным помехам. Требования и методы испытаний
ГОСТ Р 51318.15-99 (СИСПР 15:1996) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от электрического светового и аналогичного оборудования. Нормы и методы испытаний
ГОСТ 51324.1-2005 (МЭК 60699-1:2000) Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51324.2.3-99 (МЭК 60669-2-3:97) Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 2-3. Дополнительные требования к выключателям с выдержкой времени (таймеры) и методы испытаний
