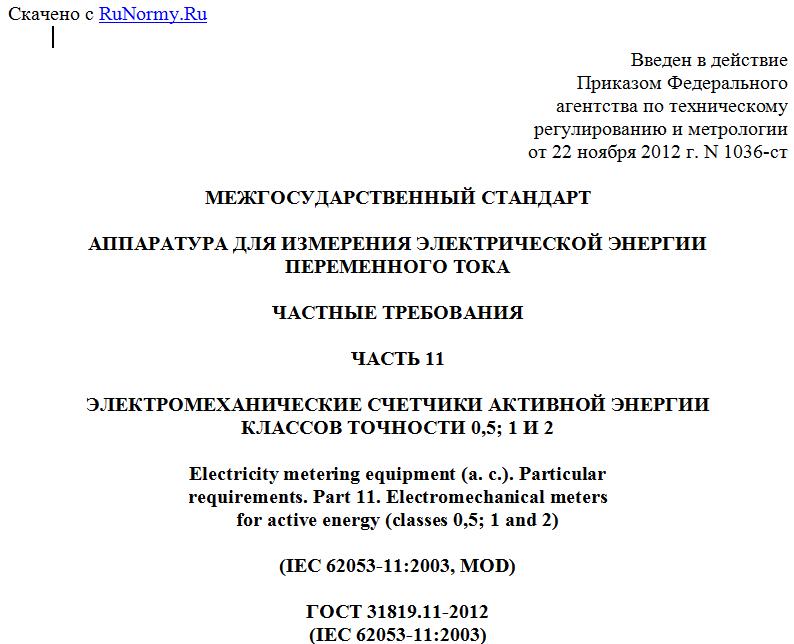

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1036-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТУРА ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
ПЕРЕМЕННОГО ТОКА
ЧАСТНЫЕ ТРЕБОВАНИЯ
ЧАСТЬ 11
ЭЛЕКТРОМЕХАНИЧЕСКИЕ СЧЕТЧИКИ АКТИВНОЙ ЭНЕРГИИ
КЛАССОВ ТОЧНОСТИ 0,5; 1 И 2
Electricity metering equipment (a. c.). Particular
requirements. Part 11. Electromechanical meters
for active energy (classes 0,5; 1 and 2)
(IEC 62053-11:2003, MOD)
ГОСТ 31819.11-2012
(IEC 62053-11:2003)
МКС 17.220
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 15 ноября 2012 г. N 42).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1036-ст межгосударственный стандарт ГОСТ 31819.11-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 62053-11:2003 Electricity metering equipment (a. c.) - Particular requirements - Part 11: Electromechanical meters for active energy (classes 0,5; 1 and 2) [Аппаратура для измерения электрической энергии (переменный ток). Частные требования. Часть 11. Электромеханические счетчики активной энергии (классы точности 0,5, 1 и 2)]. При этом дополнительные и измененные положения, учитывающие потребности национальной экономики указанных выше государств, выделены в тексте курсивом.
Международный стандарт разработан Международной электротехнической комиссией (IEC).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (пункт 3.6).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 52321-2005.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на электромеханические (индукционные) счетчики ватт-часов (далее - счетчики) классов точности 0,5; 1 и 2 для измерения электрической активной энергии в сетях переменного тока частотой 50 или 60 Гц и устанавливает требования к изготовлению и испытаниям счетчиков.
Стандарт распространяется на счетчики, применяемые внутри помещения, и счетчики для наружной установки, содержащие измерительный элемент и счетный(е) механизм(ы), заключенные вместе в корпус счетчика. Он также распространяется на индикатор(ы) функционирования и испытательный(е) выход(ы). Если счетчик имеет измерительный элемент для энергии более чем одного вида (счетчики на энергию разных видов) либо если в корпус счетчика заключены другие функциональные элементы, такие как показатели максимума, электронные регистраторы тарифов, переключатели по времени, приемники дистанционного управления, интерфейсы передачи данных и т.п., то тогда применяют соответствующие стандарты или нормативные документы государств, упомянутых в предисловии как проголосовавшие за принятие настоящего стандарта, на эти элементы.
Стандарт не распространяется на:
а) счетчики ватт-часов напряжением свыше 600 В (линейное напряжение для многофазных счетчиков);
б) переносные счетчики;
в) интерфейсы к счетному механизму счетчика;
г) эталонные счетчики;
д) счетчики с предварительной оплатой;
е) счетчики с датчиком импульсов.
Приемочные испытания проводят по ГОСТ 25990.
Требования к надежности установлены в [1] и [2].
Требования к надежности и методика испытаний счетчиков на надежность должны быть установлены в нормативных документах на счетчики конкретного типа государств, упомянутых в предисловии как проголосовавшие за принятие настоящего стандарта. Средняя наработка до отказа должна быть не менее межповерочного интервала.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия
ГОСТ 25990-83 Счетчики электрические активной энергии класса точности 2,0. Приемочный контроль
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ 31818.11.
4. Стандартные значения электрических величин
По ГОСТ 31818.11.
5. Механические требования
Дополнительно к механическим требованиям по ГОСТ 31818.11 счетчики должны удовлетворять следующим требованиям.
5.1. Общие требования
Корпус счетчика должен изготавливаться таким образом, чтобы при его установке, согласно инструкциям изготовителя, обеспечивалось отклонение его от вертикального положения не более чем на 0,5° по всем направлениям (см. таблицу 11, сноска 2).
5.2. Счетный механизм
Счетный механизм может быть барабанного или стрелочного типа.
В счетных механизмах барабанного типа в непосредственной близости от блока барабанов должна быть нанесена размерность единицы измерения, в которой учитывают энергию. В счетных механизмах этого типа только последний барабан, т.е. расположенный с правого края, может вращаться непрерывно.
Изменение показаний счетного механизма на одну цифру последнего барабана (указателя) должно продолжаться не более 15 мин при максимальном токе, номинальном напряжении и коэффициенте мощности, равном 1.
В счетных механизмах стрелочного типа единица измерения, в которой счетный механизм регистрирует показания, должна быть нанесена вблизи циферблата в виде: 1 кВт·ч/дел. либо 1 МВт·ч/дел., а десятичные множители должны быть нанесены вблизи других циферблатов. Например, в счетчике, регистрирующем показания в виде киловатт-часов, циферблат должен маркироваться так: 1 кВт·ч/дел., а вблизи других циферблатов слева от циферблата с единицами измерений должно быть нанесено: 10 - 100 - 1000 и т.д.
5.3. Направление вращения и маркировка ротора
Диск ротора, если смотреть с лицевой стороны счетчика, должен вращаться слева направо, при этом регистрируемая энергия должна возрастать. Направление
