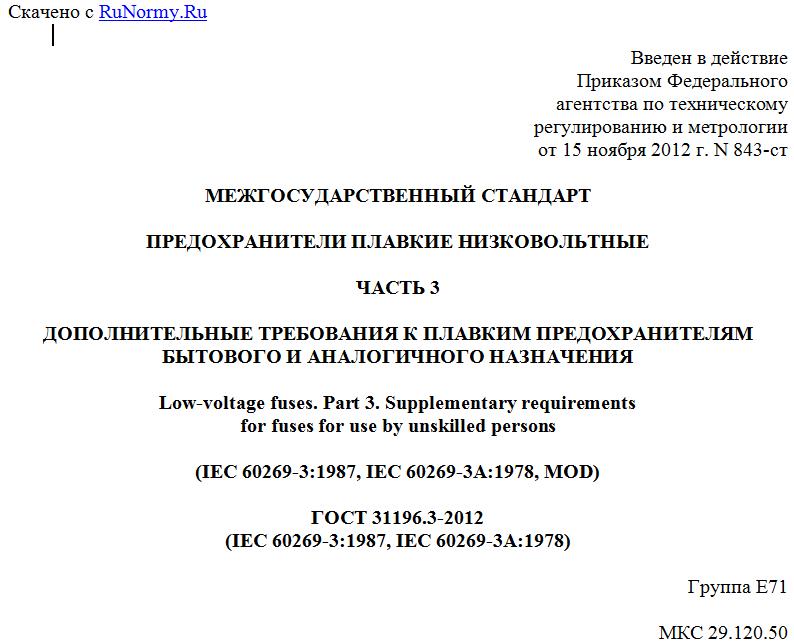

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 843-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 3
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ
БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
Low-voltage fuses. Part 3. Supplementary requirements
for fuses for use by unskilled persons
(IEC 60269-3:1987, IEC 60269-3А:1978, MOD)
ГОСТ 31196.3-2012
(IEC 60269-3:1987, IEC 60269-3A:1978)
Группа Е71
МКС 29.120.50
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры (ООО "ВНИИэлектроаппарат").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41).
За принятие стандарта проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа по ¦
¦МК (ИСО 3166) 004-97¦ ¦ стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Росстандарт ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 843-ст межгосударственный стандарт ГОСТ 31196.3-2012 (IEC 60269-3:1987, IEC 60269-3А:1978) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
Настоящий стандарт является модифицированным по отношению к международным стандартам IEC 60269-3:1987 и IEC 60269-3A:1978 "Low-voltage fuses. Part 3. Supplementary requirements for fuses for use by unskilled persons (Fuses mainly for household and similar applications)" (МЭК 60269-3:1987, МЭК 60269-3А:1978 "Предохранители плавкие низковольтные. Часть 3. Дополнительные требования к плавким предохранителям бытового и аналогичного назначения").
Стандарт подготовлен на основе применения ГОСТ Р 50339.3-92 (МЭК 269-3-87, МЭК 269-3А-78).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт применяется совместно с ГОСТ 31196.0-2012 "Предохранители плавкие низковольтные. Часть 1. Общие требования (МЭК 60269-1:1998 "Low-voltage fuses. Part 1. General requirements")" и дополняет или исключает соответствующие разделы и/или пункты ГОСТ 31196.0.
Настоящий стандарт распространяется на плавкие предохранители бытового и аналогичного назначения, предназначенные для эксплуатации неквалифицированным персоналом (далее - плавкие предохранители), и устанавливает нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие разделы и (или) пункты ГОСТ 31196.0.
Нумерация пунктов и таблиц настоящего стандарта идентична соответствующим пунктам и таблицам ГОСТ 31196.0.
Новые таблицы обозначены прописными латинскими буквами.
Новые Приложения обозначены прописными буквами А, ДА.
1. Общие положения
Плавкие предохранители должны соответствовать требованиям настоящего стандарта и требованиям ГОСТ 31196.0.
Плавкие предохранители, которые предполагается использовать в установках, где, как правило, устанавливаются плавкие предохранители промышленного применения, они должны удовлетворять требованиям ГОСТ 31196.0.
1.1. Область распространения
Требования настоящего стандарта относятся к плавким предохранителям с плавкими вставками gG, с номинальным током не выше 100 А и номинальным переменным напряжением не выше 500 В.
1.2. Цель
В дополнение к ГОСТ 31196.0 устанавливают следующие характеристики плавких предохранителей:
- номинальное напряжение;
- номинальные потери мощности плавкой вставки и номинальную мощность, рассеиваемую держателями;
- времятоковые характеристики;
- граничные значения, характеристики , условные токи и времена;
- номинальную отключающую способность;
- маркировку плавкого предохранителя;
- требования к конструкции;
- испытания.
4. Классификация
Плавкие предохранители классифицируют по системе плавких предохранителей, к которой они принадлежат.
5. Характеристики плавких предохранителей
5.2. Номинальное напряжение
Значения номинальных напряжений должны соответствовать номинальным напряжениям по таблице 1 ГОСТ 31196.0 до 500 В включ.
5.3. Номинальный ток
5.3.2. Номинальный ток держателя
Номинальный ток держателя равен наибольшему номинальному току плавкой вставки, для которой он предназначен.
5.3.3. Номинальный ток калибровочной втулки
Номинальный ток калибровочной втулки (при ее наличии) равен наибольшему току плавкой вставки, которую можно установить в предохранитель с данной калибровочной втулкой.
5.5. Номинальные потери мощности плавкой вставки и номинальная мощность, рассеиваемая держателем
Номинальные потери мощности и номинальная мощность, рассеиваемая держателем, зависят от системы плавких предохранителей и приведена в ГОСТ 31196.0.
5.6. Пределы времятоковых характеристик
Стандартные пределы времятоковых характеристик, отнесенные к температуре окружающего воздуха 20 °C, указаны в таблицах 2 и 3 ГОСТ 31196.0.
5.7. Диапазон отключения и отключающая способность
5.7.2. Номинальная отключающая способность
Наименьшая допустимая номинальная отключающая способность приведена в таблице А.
Таблица A
Наименьшая допустимая номинальная отключающая способность
----------------------------------------T---------------------------------¬
¦ Номинальное напряжение, В ¦ Отключающая способность, кА ¦
+---------------------------------------+---------------------------------+
¦До 240 и включ. ¦ 6 <*> ¦
¦Св. 240 В до 500 В включ. ¦ 20 ¦
+---------------------------------------+---------------------------------+
¦ <*> Действительно также для плавких вставок, предназначенных для¦
¦использования в штепсельных соединениях с напряжением до 240 В включ. ¦
L--------------------------------------------------------------------------
6. Маркировка
