"ГОСТ Р 54392-2011. Национальный стандарт Российской Федерации. Электроустановки для животноводческих помещений. Способы выравнивания потенциалов"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

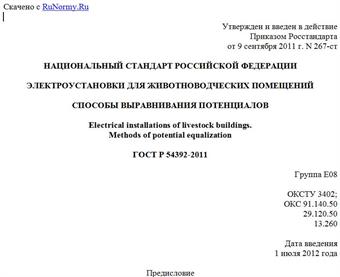

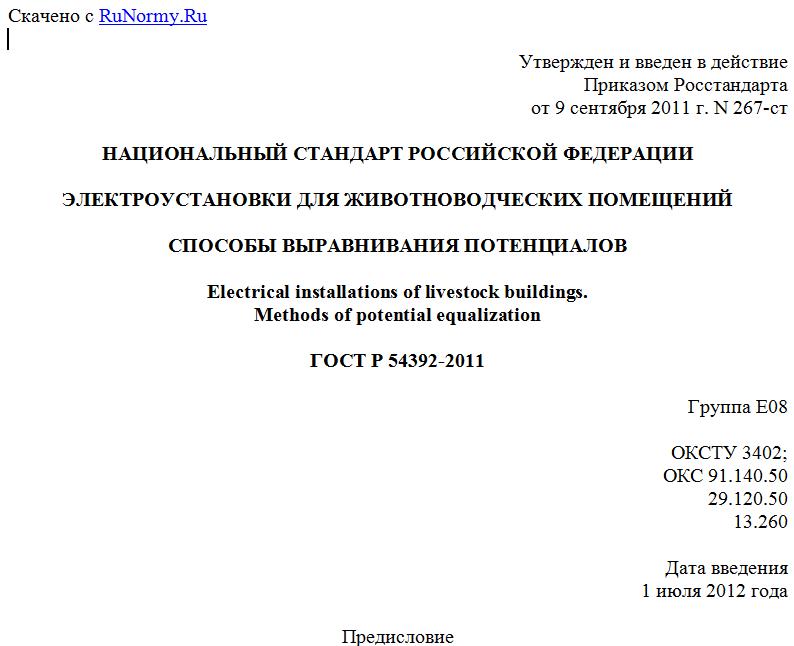

Утвержден и введен в действие
Приказом Росстандарта
от 9 сентября 2011 г. N 267-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЭЛЕКТРОУСТАНОВКИ ДЛЯ ЖИВОТНОВОДЧЕСКИХ ПОМЕЩЕНИЙ

СПОСОБЫ ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ

Electrical installations of livestock buildings.
Methods of potential equalization

ГОСТ Р 54392-2011

Группа Е08

ОКСТУ 3402;
ОКС 91.140.50
29.120.50
13.260

Дата введения
1 июля 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Государственным научным учреждением "Всероссийский научно-исследовательский институт электрификации сельского хозяйства".
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электроустановки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2011 г. N 267-ст.
4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Настоящий стандарт разработан в соответствии с Федеральным законом "О техническом регулировании" в целях:
- защиты жизни и здоровья сельскохозяйственных животных в помещениях для содержания скота без электрообогреваемых полов и поверхностей и при их наличии, на пастбищах и выгульных площадках при выгульном содержании скота;
- защиты продуктивного скота от электропатологии.
Защиту людей от поражения электрическим током обеспечивают в соответствии с требованиями действующих правил и технических регламентов.
В основу настоящего стандарта положен текст ранее разработанного в ВИЭСХ отраслевого стандарта ОСТ 46180-85 "Защита сельскохозяйственных животных от поражения электрическим током. Выравнивание электрических потенциалов. Общие технические требования". Применение ОСТ 46180-85 в период его действия (1986 - 1996 гг.) подтвердило высокую эффективность заложенных в него технических решений по защите животных от электропоражений. За указанный период не зарегистрировано ни одного случая электропоражения животного ни в одном животноводческом помещении, где строго соблюдались требования указанного стандарта.
Технические требования вышеуказанного отраслевого стандарта дополнены требованиями и положениями ГОСТ Р 50571.25-2001 "Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Электроустановки зданий и сооружений с электрообогреваемыми полами и поверхностями".
Идентификация объекта стандартизации для целей применения настоящего стандарта осуществляется путем сравнения характеристик технологического процесса и существенных признаков объекта стандартизации.
Технологический процесс следует идентифицировать в качестве объекта стандартизации, если его характеристики соответствуют всем следующим существенным признакам:
наличие сельскохозяйственных животных - крупного рогатого скота, лошадей, овец и свиней или их молодняка;
наличие животноводческого помещения;
наличие выгульной площадки;
наличие стадии жизненного цикла животного, связанного с доением, кормлением, поением, уборкой отходов, созданием микроклимата, включая вентиляцию и обогрев мест содержания животных.

1. Область применения

Настоящий стандарт распространяется на электроустановки животноводческих помещений и устанавливает требования электробезопасности для обеспечения защиты жизни и здоровья сельскохозяйственных животных в помещениях для содержания скота без электрообогреваемых полов и поверхностей и при их наличии, на пастбищах и площадках при выгульном содержании скота, а также продуктивного скота от электропатологии.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50571.3-2009 (МЭК 364-4-41:2005). Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током
ГОСТ Р 50571.25-2001. Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Электроустановки зданий и сооружений с электрообогреваемыми полами и поверхностями
ГОСТ Р 51326.1-99 (МЭК 61008-1-96). Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51327.1-2010 (МЭК 61009-1:2006). Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 23118-99. Конструкции стальные строительные. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Автоматическое отключение питания: отключение одного линейного проводника или более в результате автоматического срабатывания устройства защиты при наличии неисправности.
Примечание. Это необязательно означает отключение всех проводников системы питания.

3.2. Выравнивание электрических потенциалов: обеспечение электрической связи между открытой проводящей частью, к которой может прикасаться животное, и поверхностью земли или проводящего пола.
3.3. Двойная изоляция: изоляция, состоящая из основной и дополнительной изоляций.
3.4. Дополнительная изоляция: независимая изоляция, используемая дополнительно к основной с целью защиты при наличии неисправности.
3.5. Защита при наличии неисправности: защита от поражения электрическим током при наличии повреждения (например, при повреждении основной изоляции).
3.6. Защитный проводник (PE-проводник): проводник, предназначенный для обеспечения электробезопасности (защиты от поражения электрическим током).
3.7. Зона досягаемости: зона, заключенная между любой точкой поверхности, на которой могут находиться животные, и токоведущей частью, до которой может дотянуться животное, встав на задние конечности.
3.8. Зона нулевого потенциала: зона земли, расположенная в направлении, перпендикулярном к линии размещения животных при их привязном содержании, и характеризующаяся тем, что при стекании тока с искусственного или естественного устройства выравнивания электрических потенциалов (УВЭП) градиент потенциала падает в сторону этой зоны быстрее, чем в противоположную.
3.9. Локальная земля: часть земли, находящейся в зоне влияния какого-либо заземлителя, электрический потенциал которой под влиянием стекающего с заземлителя тока может быть отличным от нуля.
3.10. Напряжение прикосновения: напряжение (эффективное) между открытыми проводящими частями при одновременном прикосновении к ним животного, а также открытой проводящей частью, к которой прикасается животное, и землей или проводящим полом в месте, где находятся ноги животного.
Примечание. На значение напряжения прикосновения может влиять полное сопротивление тела животного, а также сопротивление растеканию тока с ног животного в землю (в электропроводящий пол).

3.11. Непроводящая среда: среда, благодаря которой животное, касающееся открытой проводящей части, ставшей опасной, защищено за счет высокого полного сопротивления окружающей его среды (например, изолирующие полы и стены) и отсутствия заземленных проводящих частей.
3.12. Оболочка, обеспечивающая защиту от поражения электрическим током: оболочка, исключающая прямой контакт животного с токоведущей частью.
3.13. Ограждение, обеспечивающее защиту от поражения электрическим током: ограждение, исключающее прямой контакт животного с токоведущей частью.
3.14. Опасная токоведущая часть: часть электроустановки, которая при определенных условиях может вызвать поражение животного электрическим током.
3.15. Основная защита: защита от поражения электрическим током в условиях отсутствия повреждения.
3.16. Основная электрическая изоляция: изоляция опасных токоведущих частей, обеспечивающая основную защиту, в том числе от прямого прикосновения.
3.17. Открытая проводящая часть: часть электрооборудования, доступная прикосновению животного, не находящаяся под напряжением, которая при повреждении основной изоляции может оказаться под напряжением.
Примечание. Проводящая часть электрооборудования, которая может оказаться под напряжением только в результате контакта с открытой проводящей частью, не является открытой проводящей частью.

3.18. Поражение животного электрическим током: физиологический эффект в результате прохождения электрического тока через тело животного.
3.19. Проводящая часть: часть электроустановки, которая может проводить электрический ток.
3.20. Совмещенный нулевой рабочий и защитный проводник (PEN-проводник): проводник, совмещающий в себе функции защитного и рабочего проводников.
3.21. Совмещенный нулевой рабочий и средний проводник (PEM-проводник): проводник, совмещающий функции защитного заземляющего проводника и среднего проводника.
3.22. Совмещенный нулевой рабочий и линейный проводник (PEL-проводник): проводник, совмещающий функции защитного заземляющего проводника и линейного проводника.
3.23. Сторонняя проводящая часть: проводящая часть, которая не является частью электрической установки, но на которой может присутствовать электрический потенциал, как правило, потенциал локальной земли.
