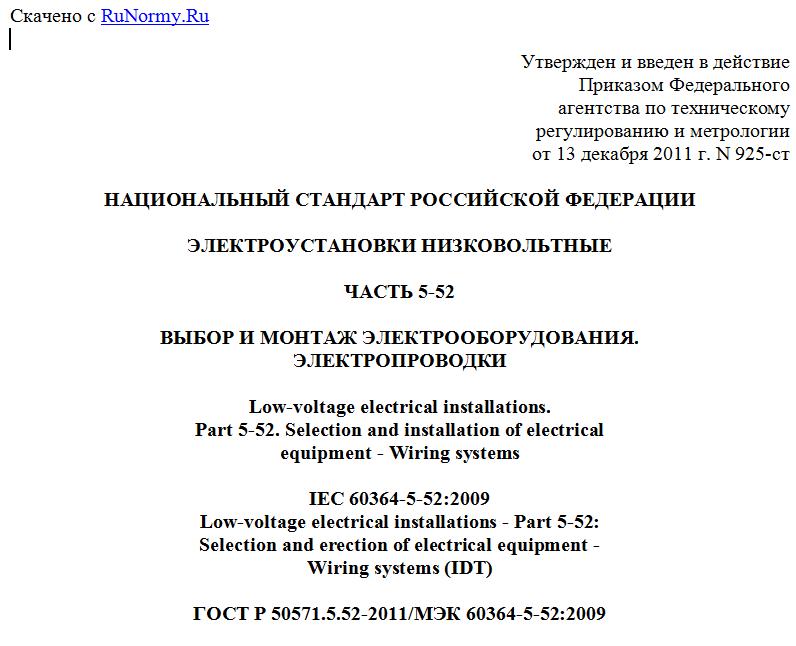

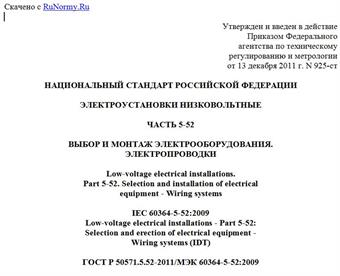

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 925-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 5-52
ВЫБОР И МОНТАЖ ЭЛЕКТРООБОРУДОВАНИЯ.
ЭЛЕКТРОПРОВОДКИ
Low-voltage electrical installations.
Part 5-52. Selection and installation of electrical
equipment - Wiring systems
IEC 60364-5-52:2009
Low-voltage electrical installations - Part 5-52:
Selection and erection of electrical equipment -
Wiring systems (IDT)
ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009
Группа Е71
ОКС 13.260
91.140.50;
ОКП 34 6400
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Московским институтом энергобезопасности и энергосбережения (МИЭЭ) на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 925-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-5-52:2009 "Низковольтные электрические установки. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки" (IEC 60364-5-52:2009, Low-voltage electrical installations - Part 5-52: Selection and erection of electrical equipment - Wiring systems).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации (и действующие в этом качестве межгосударственные стандарты), сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50571.15-97 (МЭК 6064-5-52-93).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
520. Общие положения
520.1. Область применения
Настоящий стандарт устанавливает требования по выбору и монтажу электропроводок.
Примечание. Положения настоящего стандарта применимы к защитным проводникам.
520.2. Нормативные ссылки
Перечисленные ниже ссылочные документы являются обязательными при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа. Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60228. Проводники изолированных кабелей (IEC 60228, Conductors of insulated cables)
МЭК 60287 (все части). Кабели электрические. Вычисление номинального тока (IEC 60287 (all parts), Electric cables - Calculation of the current rating)
МЭК 60287-2-1. Кабели электрические. Вычисление номинального тока. Часть 2-1. Тепловое сопротивление. Вычисление теплового сопротивления (IEC 60287-2-1, Electric cables - Calculation of the current rating - Part 2: Thermal resistance; section 1: Calculation of thermal resistance)
МЭК 60287-3-1. Кабели электрические. Вычисление номинального тока. Часть 3: Разделы, касающиеся условий эксплуатации. Раздел 1: Нормированные условия эксплуатации и выбор типа кабеля (IEC 60287-3-1, Electric cables - Calculation of the current rating - Part 3: Sections on operating conditions - Section 1: Reference operating conditions and selection of cable type)
МЭК 60332-1-1. Кабели электрические и волоконно-оптические. Испытания в условиях пожара. Часть 1-1. Вертикальное распространение пламени для одного изолированного провода или кабеля. Аппаратура (IEC 60332-1-1, Tests on electric and optical fibre cables under fire conditions - Part 1-1: Test for vertical flame propagation for a single insulated wire or cable - Apparatus)
МЭК 60332-1-2. Кабели электрические и волоконно-оптические. Испытания в условиях пожара. Часть 1-2. Вертикальное распространение пламени для одного изолированного провода или кабеля. Процедура для пламени 1 кВт с предварительно перемешанной смесью (IEC 60332-1-2, Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame)
МЭК 60364-1:2005. Электрические низковольтные установки зданий. Часть 1. Основные принципы, оценка общих характеристик, определения (IEC 60364-1:2005, Low-voltage electrical installations - Part 1: Fundamental principles, assessment of general characteristics, definitions)
МЭК 60364-4-41:2005. Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара (IEC 60364-4-41:2005, Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock)
МЭК 60364-4-42. Электрические установки зданий. Часть 4-42. Защита для обеспечения безопасности. Защита от тепловых воздействий (IEC 60364-4-42, Low-voltage electrical installations - Part 4-42: Protection for safety - Protection against thermal effects)
МЭК 60364-5-54. Электрические установки зданий. Часть 5. Выбор и установка электрооборудования. Заземляющие устройства, защитные перемычки и защитные эквипотенциальные перемычки (IEC 60364-5-54, Low-voltage electrical installations - Part 5-54: Selection and erection of electrical equipment - Earthing arrangements and protective conductors)
МЭК 60439-2. Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 2. Частные требования к системам сборных шин (шинопроводам) (IEC 60439-2, Low-voltage switchgear and controlgear assemblies - Part 2: Particular requirements for busbar trunking systems (busways))
МЭК 60449. Установки электрические зданий. Диапазоны напряжений (IEC 60449, Voltage bands for electrical installations of buildings)
МЭК 60502 (все части). Кабели силовые с экструдированной изоляцией и кабельная арматура на номинальное напряжение от 1 кВ до 30 кВ (IEC 60502 (all parts), Power cables with extruded insulation and their accessories for rated voltages from 1 kV up to 30 kV )
МЭК 60529. Степени защиты, обеспечиваемые оболочками (Код IP) (IEC 60529, Degrees of protection provided by enclosures (IP code))
МЭК 60570. Шинопроводы электрические для светильников (IEC 60570, Electrical supply track systems for luminaires)
МЭК 60702 (все части). Кабели с минеральной изоляцией и их концевые заделки на номинальное напряжение не более 750 В (IEC 60702 (all parts), Mineral insulated cables and their terminations with a rated voltage not exceeding 750 V)
МЭК 60947-7 (все части 7). Аппаратура коммутационная и механизмы управления низковольтные. Часть 7: Вспомогательная аппаратура (IEC 60947-7 (all parts 7), Low-voltage switchgear and controlgear; part 7: ancillary equipment)
МЭК 60998 (все части). Устройства соединительные для низковольтных цепей бытового и аналогичного назначения (IEC 60998 (all parts), Connecting devices for low-voltage circuits for household and similar purposes)
МЭК 61084 (все части). Системы коробов и каналов для прокладки кабелей для электрических установок (IEC 61084 (all parts), Cable trunking and ducting systems for electrical installations)
МЭК 61386 (все части). Системы кабелепроводов для электрических установок (IEC 61386 (all parts), Conduit systems for cable management)
МЭК 61534 (все части). Системы шинопроводов (IEC 61534 (all parts), Powertrack systems)
МЭК 61537. Организация кабельной проводки. Системы кабельных лестниц и системы кабельных лотков (IEC 61537, Cable management - Cable tray systems and cable ladder systems)
ИСО 834 (все части). Испытания на огнестойкость. Элементы строительных конструкций (ISO 834 (all parts), Fire-resistance tests; Elements of building construction).
520.3. Термины и определения
520.3.1. Электропроводка: совокупность из голых или изолированных проводников или кабелей или шин и частей, которые их защищают и в случае необходимости заключают в себе кабели или шины.
520.3.2.
Шина: проводник с низким сопротивлением, к которому могут быть отдельно присоединены несколько электрических цепей.
[МЭК 60050-605-02-01]
520.4. Общие положения
Настоящий стандарт устанавливает общие принципы устройства электропроводок, состоящих из кабелей и проводов и устройств для их оконцевания и/или соединения, а также условия совместной прокладки кабелей и проводов и методы защиты электропроводок от внешних воздействий.
521. Виды электропроводок
521.1. Способы монтажа электропроводки в зависимости от типа используемого провода или кабеля (исключая системы, указанные в 521.4) выбирают в соответствии с таблицей A.52.1, условия внешних воздействующих факторов принимают в соответствии с разделом 522.
521.2. Способы монтажа электропроводки в зависимости от условий прокладки (исключая системы, указанные в 521.4) выбирают в соответствии с таблицей A.52.2. Другие способы монтажа кабелей, проводников и шин, не включенные в таблицу A.52.2, допускаются при условии выполнения требований настоящего стандарта.
521.3. Примеры выполнения электропроводок (исключая системы, указанные в 521.4) с учетом расчетного метода определения допустимых токовых нагрузок приведены в таблице A.52.3.
521.4. Шинопроводы и токопроводы
Шинопроводы должны соответствовать требованиям МЭК 60439-2, а токопроводы - требованиям МЭК 61534. Шинопроводы и токопроводы должны быть выбраны и установлены в соответствии с инструкциями производителей с учетом внешних воздействующих факторов.
521.5. Цепи переменного тока. Электромагнитные эффекты (предотвращение вихревых токов)
521.5.1. Проводники, заключенные в ферромагнитные оболочки, должны прокладываться таким образом, чтобы все проводники каждой цепи, включая защитный проводник каждой цепи, находились в одной оболочке. В местах, где электропроводки проходят через ферромагнитный контур, они должны быть расположены так, чтобы все проводники были окружены ферромагнитным материалом.
521.5.2. Одножильные кабели, бронируемые стальной проволокой или стальной лентой, не должны использоваться для цепей переменного тока.
